延長使用壽命的PCB模板保養技巧
- 2025-07-15 14:57:00
- 瀏覽量：55
如果您正在尋找延長 PCB 模板使用壽命并確保印刷電路板組件性能一致的方法，那么您來對地方了。適當?shù)匿摼W(wǎng)保養可以節省您的時間、降低成本并提高 PCB 生產的質量。在這份綜合指南中，我們將分享實用的鋼網保養技巧、PCB 壽命技巧和 PCB 鋼網延長技巧，以幫助您延長鋼網壽命并延長鋼網 PCB 的使用壽命。讓我們深入了解維護模板以獲得長期成功的細節。

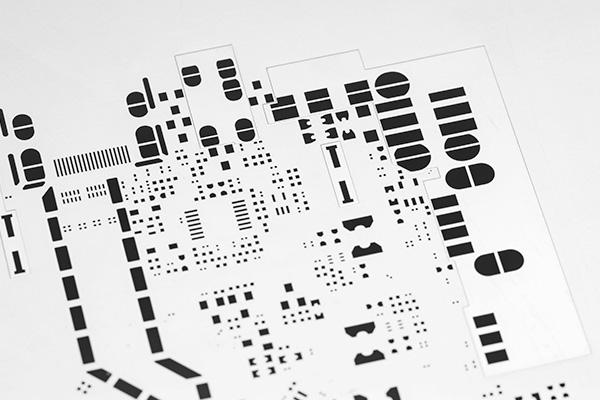

PCB 模板是表面貼裝技術 （SMT） 工藝中的關鍵工具，可確保在印刷電路板上精確涂抹焊膏。這些薄片通常由不銹鋼制成，具有與 PCB 焊盤對齊的激光切割開口。然而，如果沒有適當?shù)谋ｐB(yǎng)，模板會很快磨損，導致漿料應用不一致、缺陷和昂貴的更換成本。通過遵循有效的模板保養技巧，您可以延長模板的使用壽命，減少材料浪費，并保持高質量的 PCB 組裝。
了解 PCB 模板的基礎知識
在深入研究保養技巧之前，讓我們簡要介紹一下什么是 PCB 模板以及為什么它如此重要。模板是一種精密工具，用于在組裝過程中將焊膏沉積到 PCB 的特定區域。模板中的開口對應于將放置元件的焊盤。模板通常由不銹鋼等耐用材料制成，可承受重復使用，如果維護得當，通常會處理數千張印刷品。然而，保養不當會導致孔洞堵塞、漿料沉積不均勻或物理損壞等問題，所有這些都會降低模板的有效性。
延長使用壽命的頂級 PCB 模板保養技巧
現在，讓我們探索可作的 PCB 模板延長技巧和 PCB 壽命技巧，以幫助您延長模板壽命。這些策略專為希望在保持高生產標準的同時最大化其工具價值的工程師和技術人員而設計。
1. 定期正確清潔您的模板
最關鍵的鋼網保養技巧之一是定期清潔。每次使用后，焊膏殘留物會積聚在模板的孔中，導致堵塞，從而導致焊膏應用不均勻。隨著時間的推移，干燥的漿料會變硬，使其難以去除，并可能在清潔過程中損壞鋼網。
使用正確的清潔方法：使用帶有合適溶劑（如異丙醇）的自動鋼網清潔機或?qū)ｉT的鋼網清潔劑。使用無絨濕巾進行手動清潔可用于較小的作，但需要格外小心，以免劃傷模板。
每次使用后清潔：理想情況下，每 5-10 次印刷后或在生產運行結束時清潔鋼網，以防止?jié){料在孔中干燥。
徹底干燥：清洗后，確保鋼網完全干燥，以免生銹或腐蝕，尤其是不銹鋼鋼網。
定期清潔可以防止殘留物堆積造成的長期損壞，從而顯著延長模板 PCB 的使用壽命。
2. 小心處理模板，以免造成物理損壞
物理損壞是鋼網磨損的常見原因。彎曲、劃傷或凹陷模板會使孔變形，導致焊膏沉積不準確。請遵循以下 PCB 壽命提示來正確處理您的模板：
使用防護手套：處理模板時，請始終戴上干凈、不起毛的手套，以免將油或污垢從手上轉移到表面。
避免跌落或彎曲：輕拿輕放模板，避免在其上放置重物。即使是輕微的彎曲也會使孔徑錯位。
使用適當?shù)墓ぞ撸簩R或安裝模板時，請使用專為 SMT 工藝設計的工具，以防止意外損壞。
通過小心處理您的模板，您可以延長模板的使用壽命，并避免因可預防的損壞而進行昂貴的更換。

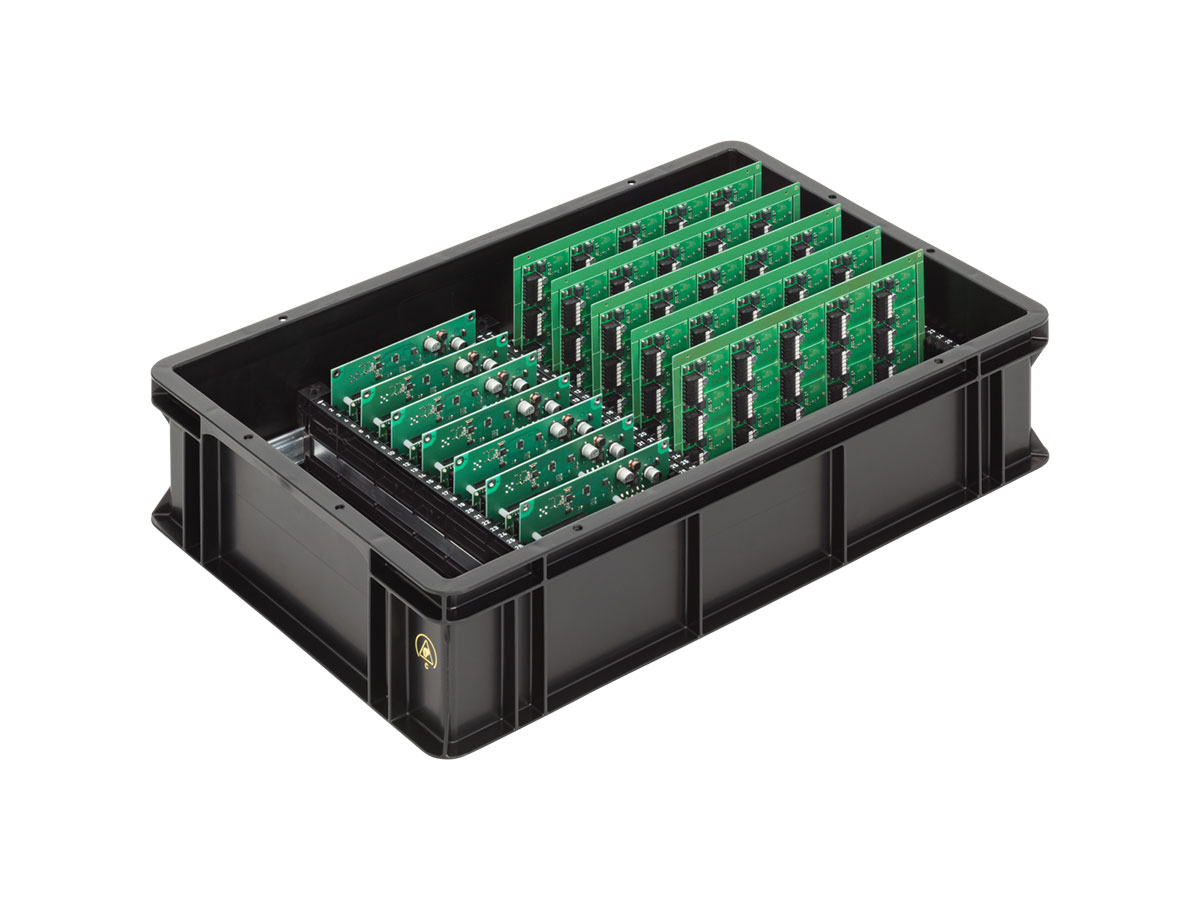

3. 正確存放鋼網以防止磨損
存放不當會導致劃痕、生銹或變形，從而縮短模板的使用壽命。將這些 PCB 模板延長提示納入您的存儲程序中：
平放或垂直存放：將模板平放在保護盒中，或?qū)⑺鼈兇怪睊煸趯Ｓ眉茏由?，以避免彎曲?/span>
使用保護罩：在模板上放置保護膜或蓋子，以保護其免受灰塵和意外劃傷。
控制環境：將模板存放在清潔、干燥和溫度受控的區域，以防止生銹或腐蝕。將濕度水平保持在 50% 以下，以盡量減少潮濕暴露。
適當?shù)膬Υ媸茄娱L模板 PCB 使用壽命并隨著時間的推移保持其精度的一種簡單而有效的方法。
4. 定期檢查鋼網是否有磨損
例行檢查對于及早發現問題至關重要。損壞或磨損的孔會導致焊膏轉移不良，從而導致焊料不足或橋接等缺陷。使用這些鋼網保養技巧進行有效檢查：
目視檢查：每使用幾次后，使用放大鏡或顯微鏡檢查孔是否有堵塞、劃痕或變形。
測量孔徑大?。弘S著時間的推移，孔徑會因磨損而擴大，從而影響焊膏體積。使用精密工具測量孔徑尺寸并將其與原始規格進行比較（例如，0402 組件的典型孔徑尺寸可能為 0.2 mm x 0.25 mm）。
必要時更換：如果您發現影響性能的嚴重磨損或損壞，請考慮更換模板以避免影響 PCB 質量。
定期檢查有助于在小問題變成大問題之前解決小問題，從而幫助您延長鋼網的使用壽命。
5. 使用正確的焊膏和印刷參數
您使用的焊膏類型和印刷設置會影響模板的使用壽命。不正確的參數會導致過度磨損或殘留物堆積。請牢記這些 PCB 壽命提示：
選擇 Compatible Solder Paste（兼容的焊膏）：使用粘度和粒徑適合模板孔徑尺寸的漿料。對于細間距組件，通常建議使用 4 型或 5 型漿料（粒徑 15-25 μm 或 10-18 μm），以便通過小開口更好地脫模。
優化打印壓力：刮刀壓力過大會磨損鋼網或損壞孔。將壓力調整到適中水平（例如，標準鋼網為 3-5 kg），以確保漿料轉移干凈而無壓力。
控制打印速度：較慢的印刷速度（例如 20-50 mm/s）可以減少對模板的磨損，同時確保色漿均勻分布。
使用正確的材料和設置是延長模板 PCB 使用壽命和保持一致結果的關鍵方法。
PCB 鋼網保養中要避免的常見錯誤
即使有最好的意圖，某些錯誤也會縮短模板的使用壽命。以下是在延長模板壽命時需要避免的一些陷阱：
使用刺激性清潔化學品：腐蝕性溶劑會腐蝕或削弱模板材料。堅持使用推薦的清潔劑。
忽視清潔計劃：跳過清潔過程會使糊狀物變硬，使其更難去除并增加損壞的風險。
對齊不當：印刷過程中模板未對齊會導致特定區域磨損不均勻或受到物理壓力。
通過避免這些錯誤，您可以遵循有效的 PCB 模板延長提示并保持您的模板處于最佳狀態。
延長 PCB 模板壽命的好處
花時間在模板護理技巧上為您的 PCB 組裝過程提供了幾個優勢：
節省成本：維護良好的模板可以持續數萬次打印，從而減少了頻繁更換的需要。例如，更換模板的費用從 100 美元到 500 美元不等，具體取決于大小和復雜性。
改進的質量：一致的鋼網性能可確保準確的焊膏應用，減少焊橋或焊膏不足等缺陷。
減少停機時間：適當?shù)谋ｐB(yǎng)可以最大限度地減少緊急更換或維修的需要，從而保持生產線平穩運行。
這些好處凸顯了為什么值得通過勤奮的維護來延長模板 PCB 的使用壽命。
采取措施延長鋼網壽命
保養您的 PCB 模板是改進組裝工藝和節省成本的一種簡單但有效的方法。通過遵循本指南中概述的 PCB 模板延長提示和模板保養提示（例如定期清潔、小心處理、正確存放、日常檢查和優化印刷參數），您可以顯著延長模板的使用壽命。這些 PCB 壽命提示可確保您的模板仍然是無數次生產運行的可靠工具。
