帶框與無框模板:SMT組裝的優缺點
SMT 組裝方面,選擇合適的模板類型對于獲得高質量結果至關重要。那么,帶框模板和無框模板有什么區別呢?框架鋼網安裝在剛性框架上以確保穩定性,使其成為大批量生產的理想選擇。另一方面,無框模板是獨立的板材,具有靈活性和成本節約,通常適用于小批量或原型制作。兩者都有其優點和缺點,了解這些可以幫助您為表面貼裝技術 (SMT) 項目做出最佳選擇。
模板在 SMT 組裝中起著至關重要的作用,SMT 組裝是一種用于將電子元件放置在印刷電路板 (PCB) 上的工藝。這些薄片通常由不銹鋼制成,具有與 PCB 布局相匹配的精確切口。在組裝過程中,焊膏通過這些開口涂覆,為元件創建連接點。
焊膏應用的準確性直接影響最終產品的質量。焊膏過多或過少都會導致橋接或焊點不足等缺陷。這就是為什么選擇正確的模板類型(無論是有框還是無框)如此重要的原因。讓我們分解 SMT 組裝中使用的兩種主要模板類型,看看它們?nèi)绾伪容^。

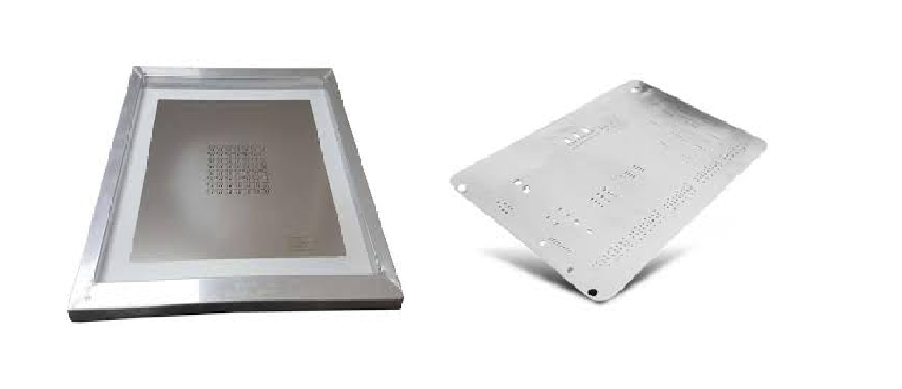

帶框模板是永久連接到剛性鋁或鋼框架上的不銹鋼板??蚣茉阱a膏印刷過程中保持模板的繃緊和穩定。這些模板通常用于精度和可重復性至關重要的自動化 SMT 裝配線。
帶框模板旨在適合特定的模板打印機,確保與 PCB 保持一致對齊。它們是大批量生產的熱門選擇,因?yàn)樗鼈兛梢猿惺苤貜?fù)使用而不會翹曲或失去精度。
耐久性:剛性框架可防止模板彎曲或翹曲,即使在數千次打印后也是如此。這使得帶框模板非常適合在大批量 SMT 組裝中長期使用。
精度:繃緊的表面確保焊膏均勻沉積,降低缺陷風險。對 SMT 工藝的研究表明,在大規模生產中,一致的漿料量可以將良率提高多達 15%。
易用性:裝裱鋼網易于在自動打印機中處理和對齊,從而節省設置時間并減少作員錯誤。
兼容性:它們旨在與大多數標準模板印刷機無縫協作,使其成為專業設置的可靠選擇。
更高的成本:由于框架增加了材料和制造工藝,帶框的模板更昂貴。它們的成本可能比無框架選項高 20-30%,具體取決于尺寸和規格。
存儲空間:笨重的框架需要更多的存儲空間,這對于空間有限的設施來說可能是一個問題。
靈活性較低:制作帶框的模板后,它會固定到框架上。如果需要更改設計,您可能需要一個新的模板,這會增加成本。
無框模板,也稱為無框或鋁箔模板,是沒有永久框架的獨立不銹鋼板。在打印過程中,它們通常與可重復使用的框架或張緊系統一起使用。這些模板在原型設計、小批量生產或靈活性比大批量輸出更重要的環境中很常見。
無框鋼網重量輕,易于存放,使其成為小型作或在短時間內需要多種設計的實用選擇。
成本效益:如果沒有永久框架,無框架模板的生產和購買通常更便宜。與帶框選項相比,它們可以節省高達 30% 的成本,使其成為 SMT 組裝中最具成本效益的模板之一。
緊湊的存儲:由于它們沒有笨重的框架,因此無框模板占用的空間更少。您可以在一個小區域內堆疊多個箔片,這非常適合存儲空間有限的車間。
靈活性:它們可以與不同的張緊系統或可重復使用的框架一起使用,允許在設計之間快速切換,而無需全新的模板。
原型設計的理想選擇:對于小批量或測試新的 PCB 設計,無框模板提供了一種經濟實惠的入門方式,無需使用帶框設置。
耐用性較差:如果沒有固定框架,無框鋼網在處理過程中更容易彎曲或損壞,尤其是在重復使用后。
Lower Precision(較低精度):如果在框架系統中沒有正確張緊,模板可能會下垂或錯位,從而導致焊膏應用不均勻。在某些情況下,這會使缺陷率增加多達 10%。
設置時間:將無框鋼網安裝到張緊系統中可能比使用預框架選項花費更長的時間,從而減慢了高速環境中的流程。
現在我們已經介紹了這兩種模板類型的基礎知識,讓我們根據 SMT 組裝中最重要的關鍵因素并排比較它們:成本、耐用性、精度和對不同生產規模的適用性。
耐用性是帶框模板的亮點。其剛性結構可以處理數以萬計的打印件而不會產生明顯磨損,在連續生產環境中通??沙掷m(xù) 12-18 個月。無框模板雖然仍然堅固,但更容易受到物理損壞,如果不小心處理,可能需要在 5,000-10,000 次打印后更換。對于優先考慮使用壽命的作,帶框模板是更好的投資。
在 SMT 組裝中,精度是沒有商量余地的??蚣茕摼W(wǎng)提供一致的張力,確保均勻的錫膏沉積,公差低至 ±0.001 英寸。無框鋼網可以達到類似的精度,但前提是必須正確安裝在高質量的張緊系統中。如果沒有正確的設置,它們可能會錯位或張力不均勻,這可能導致漿料體積整體變化高達 5-10%。
生產規模通常決定了最佳的鋼網類型。對于大批量 SMT 組裝(每次運行 10,000+ 塊板),框架模板是理想的選擇,因?yàn)樗鼈兙哂心陀眯院驮谧詣?dòng)化系統中的易用性。對于小批量或原型制作(少于 1,000 塊電路板),無框模板提供了一種經濟實惠的替代方案,但仍能提供可接受的結果。如果您的作涉及頻繁的設計更改,無框鋼網可提供靈活性,而不會破壞成本。
在以下幾種情況下,帶框的模板是首選選項:
大批量生產:如果您的 SMT 裝配線每天生產數千塊電路板,那么裝框模板的耐用性和精度可確保長期一致的質量。
自動化裝配線:大多數自動鋼網打印機都設計為與帶框鋼網配合使用,使其與大規模作無縫匹配。
復雜設計:對于具有細間距元件(例如,0.4mm 間距或更小)的 PCB,框架模板可提供精確焊膏應用所需的穩定性。
無框模板更適合以下條件:
原型制作或小批量:如果您正在測試新設計或生產少于 1,000 塊電路板,無框鋼網提供了一種經濟高效的解決方案,而不會犧牲太多質量。
預算有限:對于初創公司或小型作坊來說,無框模板的低成本使其成為資金緊張時有吸引力的選擇。
頻繁的設計更改:如果您的項目經常需要在不同的 PCB 布局之間切換,那么無框模板與可重復使用的框架系統搭配使用可提供您所需的靈活性。
無論您選擇有框還是無框模板,適當?shù)奶幚砗途S護都可以延長其使用壽命并改善結果。以下是一些實用提示:

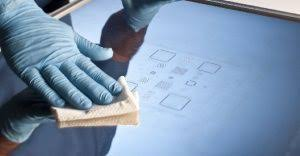

定期清潔:每 5-10 次打印后清潔模板,以防止焊膏堆積。使用專用的模板清潔劑或異丙醇和無絨布以避免污染。
適當儲存:垂直存放帶框的模板以避免框架翹曲,并將無框模板平放在保護套中以防止彎曲。
檢查張力(適用于無框):如果使用無框模板,請確保張緊系統在箔片上施加均勻的壓力。張力不均勻會導致印刷缺陷。
檢查磨損情況:定期檢查兩種類型的模板是否有劃痕、凹痕或磨損的孔。即使是很小的損壞也會對焊膏轉移效率產生高達 8% 的影響。
在 SMT 組裝的有框和無框模板之間進行選擇取決于您的具體需求、預算和生產規模。帶框模板具有無與倫比的耐用性和精度,使其成為大批量自動化生產環境的理想選擇。無框模板作為經濟高效的替代方案,非常適合原型制作、小批量或頻繁更改設計的作。
通過權衡每種模板類型的優缺點,您可以選擇最符合您目標的選項。無論您是優先考慮長期可靠性還是前期節省,了解這些差異都可以確保在 SMT 組裝過程中取得更好的結果。使用正確的模板,您將實現一致的焊膏應用、更少的缺陷,并最終獲得更高質量的 PCB。
