了解模板印刷：SMT 組裝綜合指南
- 2025-07-15 11:41:00
- 瀏覽量：35
模板印刷是 SMT（表面貼裝技術）組裝的關鍵步驟，在確保 PCB（印刷電路板）組裝的質量和可靠性方面發揮著關鍵作用。如果您想了解模板印刷的工作原理以及它在制造過程中的重要性，那么您來對地方了。本指南深入探討了鋼網印刷的基本要素、它在 SMT 組裝中的重要性以及實現精確焊膏應用的最佳實踐。無論您是工程師、制造商，還是只是對 PCB 組裝感到好奇，本博客都將為您提供可作的見解和詳細信息。
什么是 SMT 組裝中的模板印刷？
模板印刷是使用專門設計的模板將焊膏涂在 PCB 上的過程。此步驟是 SMT 組裝的基礎，其中電子元件被安裝到電路板上。模板通常由不銹鋼制成，具有與 PCB 上的焊盤對齊的精確開口。焊膏是微小焊料顆粒和助焊劑的混合物，使用刮刀涂抹在模板上，僅將焊膏沉積在元件連接所需的位置。
這個過程至關重要，因?yàn)樗苯佑绊懞更c(diǎn)的質量。不良的模板印刷會導致焊料不足、橋接或錯位等問題，從而導致最終產品出現故障。通過掌握模板印刷，制造商可以確保一致和可靠的 PCB 組裝，從而減少缺陷并提高效率。
為什么模板印刷在 PCB 組裝中很重要？
在 SMT 組裝中，精度就是一切。如果作不當，模板印刷會造成很大一部分潛在缺陷。研究表明，高達 60% 的 SMT 組裝故障可以追溯到焊膏應用過程中的問題。該工藝可確保將適量的焊膏沉積在放置元件的確切位置。這種精度對于在回流焊階段創建牢固、可靠的連接至關重要。
如果沒有正確的模板打印，您可能會遇到以下問題：
焊料不足：漿料過少會導致接頭脆弱，導致組件在應力下失效。
Excess Solder：過多的漿料會在焊盤之間形成橋梁，從而導致短路。
失調：不正確的焊膏放置會導致元件無法正確粘附。
通過關注模板打印質量，制造商可以最大限度地減少返工、降低成本并交付高性能電子產品。
模板印刷過程：一步一步
了解模板印刷工藝是優化 SMT 組裝的關鍵。以下是其工作原理的詳細分類：
1. 模板設計和制造
該過程從根據 PCB 布局設計模板開始。模板的開口必須與電路板上焊盤的大小和位置相匹配?，F(xiàn)代模板通常使用激光切割或化學蝕刻技術制成，以實現高精度。模板的厚度通常在 0.1 毫米到 0.15 毫米之間，根據元件類型和焊膏要求進行選擇。
2. 焊膏選擇
焊膏是該工藝中的關鍵材料。它由懸浮在助焊劑介質中的焊料合金顆粒（通常是錫、銀和銅的混合物）組成。顆粒大小，稱為“類型”（例如，3 型或 4 型），會影響色漿流過模板開口的程度。對于細間距組件，首選較小的粒徑，如 4 型或 5 型，以獲得更高的精度。
3. 模板對齊
在現代設備中使用基準標記或自動視覺系統，將模板與 PCB 仔細對齊。完美對齊可確保焊膏準確沉積在需要的位置。即使是 0.05 毫米的錯位也會導致缺陷，尤其是對于公差嚴格的小元件。

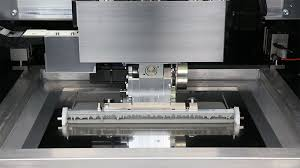

4. 焊膏應用
刮刀以特定角度（通常為 45 至 60 度）和壓力在模板上移動，將焊膏通過開口推到 PCB 上。調整刮刀速度（通常為 20-70 mm/s）和壓力（約 0.3-0.5 kg/cm）等關鍵參數以實現均勻沉積。
5. 鋼網清洗
印刷后，必須清潔模板以去除殘留的焊膏。此步驟可防止污染并確保下一個 PCB 的結果一致。自動鋼網印刷機通常包括使用溶劑浸泡濕巾或干洗方法的鋼網底部擦拭系統。
SMT 組裝中使用的模板類型
并非所有模板都是相同的。根據應用和制造需求，PCB 組裝中使用不同類型的模板。以下是最常見類型的概述：
激光切割鋼網：這些是應用最廣泛的，因?yàn)樗鼈兙哂芯群凸饣目讖奖?，可以更好地釋放焊膏。它們非常適合焊盤尺寸小至 0.4mm 的細間距元件。
化學蝕刻模板：這些更便宜，但邊緣更粗糙，這可能會影響糊狀物的釋放。它們適用于較大的組件和不太復雜的設計。
電鑄鋼網：這些器件通過電鍍工藝制成，具有卓越的精度，可用于超細間距應用，例如間距為 0.3mm 或更小的元件。
階梯型鋼網：這些組件在不同區域具有不同的厚度，以適應具有不同焊膏體積需求的元件，從而優化混合組件的沉積。
選擇正確的模板類型取決于您的 PCB 設計、組件尺寸和生產量。對于大批量制造，投資于高質量的激光切割或電鑄模板通常會在一致性和減少缺陷方面獲得回報。
影響鋼網印刷質量的關鍵因素
要在模板印刷中實現一致的結果，需要仔細控制幾個變量。以下是需要考慮的主要因素：
1. 模板厚度和孔徑設計
模板的厚度及其孔徑的大小直接影響沉積的焊膏量。常見的準則是將縱橫比（孔徑寬度與模板厚度）保持至少 1.5，以確保正確的色漿釋放。例如，對于 0.15 毫米厚的模板，孔徑寬度應至少為 0.225 毫米。
2. 刮刀參數
刮刀的角度、壓力和速度會影響焊膏的涂抹均勻程度。較陡的角度（接近 60 度）更適合較厚的模板，而較淺的角度（約 45 度）適用于較薄的模板。將速度調整在 20-50 mm/s 之間有助于平衡吞吐量和精度。
3. 焊膏特性
焊膏的粘度和粒徑必須與模板設計和組件要求相匹配。例如，粘度為 800-1000 kcps（千厘泊）的漿料通常是大多數 SMT 應用的理想選擇，可確保其流動良好而不會堵塞孔。
4. 環境條件
制造區域的溫度和濕度會影響焊膏的行為。理想情況下，印刷環境應保持在 22-25°C 和 40-60% 的相對濕度，以防止?jié){料變干或變得過于流動。
鋼網印刷的常見挑戰以及如何克服這些挑戰
即使使用最好的設備和材料，模板印刷也會帶來挑戰。以下是一些常見問題和解決方案：
漿料沉積不足：這可能是由于孔堵塞或刮刀壓力低造成的。定期清潔鋼網和調整壓力（例如，增加到 0.4 kg/cm）會有所幫助。
Solder Bridging（焊料橋接）：過多的焊膏會導致焊盤之間產生橋接。減少模板厚度或調整孔徑大小可以最大限度地降低這種風險。
粘貼涂抹：當模板未正確清潔或 PCB 未對齊時，就會發生這種情況。實施自動鋼網底部擦拭和使用視覺對齊系統可以解決這個問題。
焊膏量不一致：刮刀壓力不均勻或刀片磨損可能導致漿料體積的變化。定期檢查和更換刮刀，并密切監控壓力設置。
在 SMT 組裝中優化模板印刷的最佳實踐
要在模板印刷中獲得最佳效果，請遵循以下經過驗證的做法：
定期維護：根據生產量，每 5-10 次打印后清潔模板，以防止糊狀物堆積。使用適當?shù)那鍧嵢軇┮员苊鈸p壞模板。
打印后檢查：使用自動光學檢測 （AOI） 系統檢查焊膏沉積的體積、對準和缺陷。及早發現問題可以防止以后代價高昂的返工。
控制糊狀存儲：將焊膏儲存在 2-10°C 以保持其性能，并在使用前使其達到室溫（約 1-2 小時），以避免冷凝問題。
校準設備：定期校準鋼網打印機，以確保刮刀壓力、速度和對齊一致。即使是 0.1 毫米的偏差也會影響結果。
列車運營商：確保員工接受過處理焊膏、作設備和解決常見問題的培訓。熟練的作員可以顯著提高過程可靠性。
模板印刷在現代制造業中的作用
隨著電子產品尺寸的不斷縮小，對 SMT 組裝精度的要求也越來越高。鋼網印刷技術已經發展到滿足這些需求，例如用于更好色漿脫模的納米涂層鋼網和具有實時監控功能的自動化打印機。這些創新可幫助制造商處理小至 01005 （0.4mm x 0.2mm） 元件的復雜設計，即使在高密度 PCB 組裝中也能確保高良率。
此外，模板印刷通過實現快速、可重復的焊膏應用來支持大批量生產。對于汽車、航空航天和消費電子等可靠性不容商榷的行業，掌握這一流程對于交付無缺陷產品至關重要。
掌握模板印刷以實現更好的 SMT 組裝
模板印刷是 SMT 組裝成功的支柱，直接影響焊點的質量和 PCB 的整體性能。通過了解流程、選擇正確的材料并遵循最佳實踐，制造商可以在 PCB 組裝中獲得一致、高質量的結果。從選擇合適的鋼網類型到控制環境條件，在制造過程的這一關鍵步驟中，每一個細節都很重要。
