模板印刷是 PCB 組裝中的關鍵步驟，尤其是在使用四方扁平無引線 （QFN） 封裝等底部端接元件 （BTC） 時。然而，由于焊料橋接、焊膏沉積不足和空洞等問題，實現一致的結果可能具有挑戰性。在本綜合指南中，我們將探討 BTC 的常見模板印刷挑戰，為 SMT 組裝提供可行的解決方案，并幫助您優化流程以獲得更好的 PCB 生產結果。

無論您是處理 QFN 模板印刷還是其他 BTC 組件，了解這些障礙以及如何克服它們是確保高質量組件的關鍵。讓我們深入了解 SMT 組裝中鋼網印刷的細節，并發現應對這些挑戰的實用技巧。

什么是底部端接組件 （BTC），為什么它們具有挑戰性？

底部端接元件 （BTC） 是一類表面貼裝器件，其中電氣連接（端子）位于元件的底部表面。常見示例包括 QFN 封裝、基板柵格陣列 （LGA） 和其他無鉛組件。這些部件因其緊湊的尺寸、出色的熱性能以及支持高密度 PCB 設計的能力而廣泛用于現代電子產品。

然而，BTC 在 SMT 組裝中的模板印刷過程中帶來了獨特的挑戰。與具有可見引線的傳統元件不同，BTC 具有隱藏的端子，因此在回流焊后難以檢查焊點。此外，它們的設計通常包括大型接地層或?qū)釅|，這需要精確的焊膏應用，以避免空洞或橋接等缺陷。不良的模板印刷會導致連接不可靠、熱性能降低，甚至完全裝配失敗。

BTC 組件的模板印刷主要挑戰

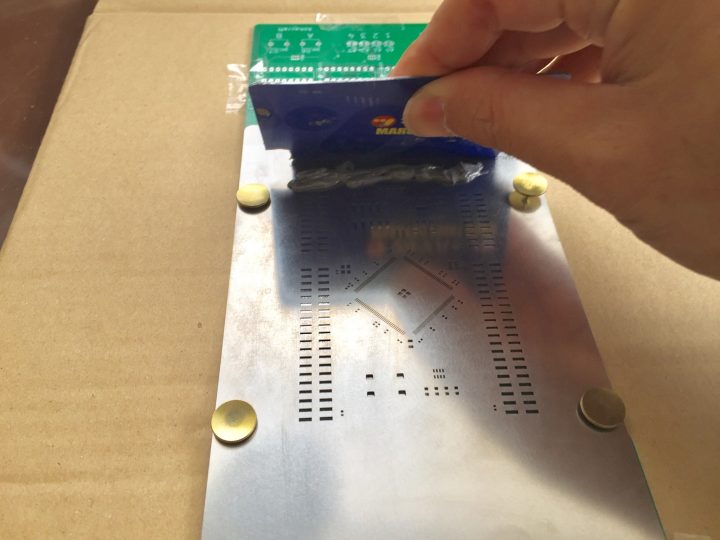

模板印刷是使用具有精確切割孔徑的金屬模板將焊膏沉積到 PCB 上的過程。雖然這一步對所有 SMT 組件都至關重要，但 BTC 組件會帶來特定的困難。下面，我們分解了 BTC 模板印刷過程中面臨的最常見挑戰。

1. 焊膏橋接

BTC，尤其是 QFN 封裝，最常見的問題之一是焊膏橋接。當過多的焊膏連接相鄰的焊盤或端子時，就會發生這種情況，從而在回流后產生不必要的電氣短路。橋接通常是由于鋼網孔徑過大或鋼網厚度沉積的漿料過多而引起的。對于間距為 0.4mm 或更小的細間距 QFN 元件，即使是輕微的過度沉積也會導致此缺陷。

沖擊：橋接會導致短路，從而導致組裝的 PCB 出現功能故障。檢測這些問題可能很困難，因?yàn)?BTC 終端隱藏在組件主體下。

2. 錫膏沉積不足

另一方面，焊膏不足會導致連接開路或焊點薄弱。當鋼網孔徑太小或鋼網厚度不足以滿足組件的要求時，通常會發生這種情況。對于具有較大導熱墊的 BTC，導熱膏不足也會阻礙散熱，從而影響組件的性能和使用壽命。

沖擊：接頭薄弱或開放會導致電氣故障和可靠性降低，尤其是在高應力應用中。

3. 大接地平面中的空洞

許多 BTC，尤其是 QFN，具有大型中心接地層或?qū)釅|，需要大量的焊膏。在回流過程中，滯留的空氣或助焊劑揮發物會在焊點內產生空隙，即空隙。空洞是一個主要問題，因?yàn)樗鼤?huì)降低接頭的導熱性和導電性，從而導致過熱或信號完整性問題。

沖擊：高空洞率（根據 IPC-7093 等行業標準，超過接縫面積的 25%）會影響組件的性能，尤其是在功率密集型應用中。

4. 模板設計和對齊問題

模板的設計和對齊對于準確的焊膏沉積至關重要。未對準的模板或設計不佳的孔徑會導致漿料應用不均勻，從而加劇橋接或漿料不足等問題。對于精度至關重要的 BTC 來說，即使是很小的錯位也會導致重大缺陷。

沖擊：錯位會導致焊點不一致，導致返工或報廢，從而增加生產成本。

導致鋼網印刷挑戰的因素

有幾個因素會影響 BTC 組件的模板印刷的成功。了解這些要素可以幫助您確定 SMT 裝配過程中問題的根本原因。

模板厚度和孔徑設計

模板厚度直接影響沉積的焊膏量。對于細間距 QFN 元件（間距低于 0.4mm），通常建議使用更薄的模板（0.12mm 至 0.13mm）以防止過度沉積。對于較大間距的組件（0.4mm 以上），可能需要較厚的模板（0.15mm 至 0.2mm）以確保足夠的漿料體積。孔徑設計也起著一定的作用——過大或過小的開口會分別導致橋接或漿料不足。

焊膏屬性

所用焊膏的類型，包括其粒度和粘度，都會影響印刷適性。對于 BTC，更細的粒徑（4 型或 5 型）通常是細間距應用的首選，以確保通過小孔徑干凈沉積。此外，焊膏的助焊劑化學成分會影響回流焊過程中的空洞。

打印參數

刮刀壓力、速度和分離速度等打印機設置會影響焊膏轉移效率。不正確的設置可能會導致糊狀物涂抹或無法從模板中正確釋放，從而導致 BTC 焊盤上的沉積不一致。

PCB 和組件設計

PCB 布局和 BTC 設計也帶來了打印挑戰。例如，元件之間間距最小的密集封裝電路板會使模板設計更加復雜。此外，帶有大型導熱墊的 BTC 需要特定的模板圖案（如窗玻璃設計）來管理漿料體積并減少空洞。

使用 BTC 克服模板印刷挑戰的解決方案

雖然 BTC 組件的模板打印可能很棘手，但有幾種策略可以幫助您在 PCB 組裝中獲得一致、高質量的結果。以下是為應對前面討論的挑戰而量身定制的實用解決方案。

1. 優化模板設計

與您的模板制造商合作，根據您設計中的特定 BTC 組件自定義孔徑形狀和大小。對于 QFN 模板印刷，請考慮將孔徑尺寸比焊盤尺寸減小 10-20%，以防止過度沉積。對于大型導熱墊，使用分段或窗玻璃圖案來控制焊膏體積并最大限度地減少空洞。定期檢查模板是否磨損或損壞，以確保性能一致。

2. 選擇合適的模板厚度

選擇與您的 BTC 的間距和要求相匹配的模板厚度。作為一般準則，對于細間距元件，請使用 0.12mm 至 0.13mm，對于較大間距元件，請使用 0.15mm 至 0.2mm。在工藝開發過程中測試不同的厚度有助于確定組件的最佳配置。

3. 微調打印參數

調整鋼網打印機設置以實現均勻的漿料沉積。嘗試刮刀壓力（大多數設置通常為 8-12 kg）和速度 （20-40 mm/s），以找到適合您設置的最佳組合。確保每 5-10 次打印后正確清潔鋼網，以防止糊狀物堆積，這可能會導致缺陷。

4. 使用高質量的焊膏

為 BTC 應用選擇具有適當粒徑和助焊劑化學成分的焊膏。對于細間距 QFN，請選擇 4 型或 5 型漿料，以確保通過小孔徑進行干凈打印。此外，選擇旨在最大限度地減少空洞的漿料配方，特別是對于具有大型導熱墊的組件。

5. 實施過程監控和檢查

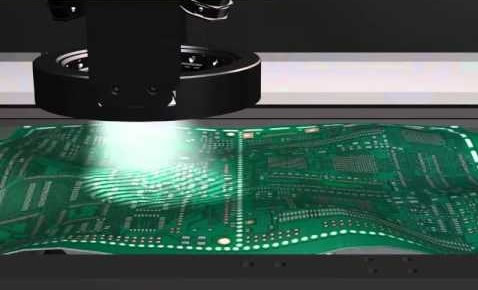

使用自動焊膏檢測 （SPI） 系統在回流焊前檢測橋接或焊膏不足等問題。SPI 可以測量漿料體積和對齊方式，幫助您及早發現缺陷?；亓骱负?，X 射線檢測對于 BTC 至關重要，因?yàn)槟恳暀z查無法進入隱藏的終端。X 射線可以識別空隙和橋接，從而允許調整過程。

SMT 裝配中 QFN 模板印刷的最佳實踐

QFN 組件是最常見的 BTC 之一，其模板印刷過程需要特別注意。以下是確保成功的一些最佳實踐：

• 墊設計：請遵循制造商對焊盤尺寸和導熱焊盤模式的建議。避免使用尺寸過大的焊盤，因?yàn)檫@會導致過多的焊膏和橋接。

• 導熱墊模板：對大型導熱墊使用窗玻璃或交叉影線圖案，以減少 50-70% 的漿料體積，最大限度地減少空洞，同時確保足夠的覆蓋率。

• 回流焊曲線：優化回流曲線，允許助焊劑揮發物適當脫氣，從而減少空隙形成。較長的浸泡區（在 150-180°C 下約 60-90 秒）會有所幫助。

• 鋼網清潔：使用自動鋼網底部擦拭系統定期使用適當?shù)娜軇┣鍧嶄摼W(wǎng)，以防止?jié){料殘留影響印刷質量。

如何最大限度地減少 BTC 焊點中的空洞

由于 BTC 的導熱墊很大，因此排空是 BTC 的一個持續問題。雖然一些空洞是不可避免的，但將其保持在 25% 以下（根據行業標準）對于可靠的性能至關重要。以下是減少排尿的針對性策略：

• 模板圖案：對導熱墊使用分段孔徑來控制色漿量并促進均勻分布。

• 焊膏選擇：為 BTC 應用選擇具有優化助焊劑化學成分的低空洞焊膏配方。

• 回流焊優化：調整回流曲線，包括逐漸上升和延長浸泡時間，讓氣體在焊料凝固之前逸出。

• PCB 設計：在導熱墊中加入通孔以促進脫氣，但要確保它們被覆蓋或填充以防止?jié){料泄漏。

掌握 BTC 組件的模板印刷

QFN 等底部端接元件的模板印刷挑戰會顯著影響 PCB 組裝的質量和可靠性。焊料橋接、焊膏不足和空洞等問題很常見，但可以通過正確的策略進行管理。通過優化模板設計、選擇合適的材料、微調印刷參數和實施強大的檢測流程，您可以克服這些障礙并在 SMT 組裝中獲得一致的結果。
