適合電子初學者的簡單PCB設計軟件
- 2025-07-14 11:21:00
- 瀏覽量：84
如果您剛剛開始從事電子產品，并正在尋找簡單的 PCB 設計軟件或免費的 PCB 軟件來創建您的第一個電路板，那么您來對地方了。對于初學者來說，最好的選擇是用戶友好的工具，這些工具可以簡化設計過程，而不會讓您被復雜的功能所淹沒。一些不錯的選擇包括 KiCad 等開源平臺、基于 Web 的設計工具以及為初學者電子設計量身定制的輕量級軟件。
為什么 PCB 設計軟件對初學者很重要
設計印刷電路板 （PCB） 是將電子創意變?yōu)楝F(xiàn)實的關鍵步驟。無論您是在構建小型設備還是作為業余愛好者嘗試電路，PCB 設計軟件都可以幫助您創建準確的原理圖和布局。對于初學者來說，挑戰在于找到直觀且不需要陡峭學習曲線的工具。使用正確的簡單 PCB 設計軟件可以節省您的時間，減少錯誤，并使過程變得愉快。
在適合初學者的 PCB 軟件中尋找什么
在我們探索特定工具之前，讓我們先分解一下使 PCB 設計軟件適合電子設計初學者的關鍵功能。在選擇最適合您需求的工具時，請記住以下因素：
易用性：尋找具有干凈、直觀界面的軟件，不會一次有太多選項讓您不知所措。
成本：作為初學者，免費的 PCB 軟件或低成本選項是避免學習時預付費用的理想選擇。
社區支持：具有活動論壇或教程的工具可以幫助您解決問題并更快地學習。
基本功能：確保軟件支持原理圖捕獲、PCB 布局以及導出文件以進行制造的能力。
兼容性：檢查該軟件是否在您的作系統（Windows、macOS 或 Linux）上運行，或者它是否基于 Web。
適合初學者的頂級免費和簡單的 PCB 設計軟件
現在，讓我們探索一些最容易訪問的簡單電路板設計工具。這些選項因其用戶友好的特性和強大的功能而被業余愛好者和初學者廣泛使用。

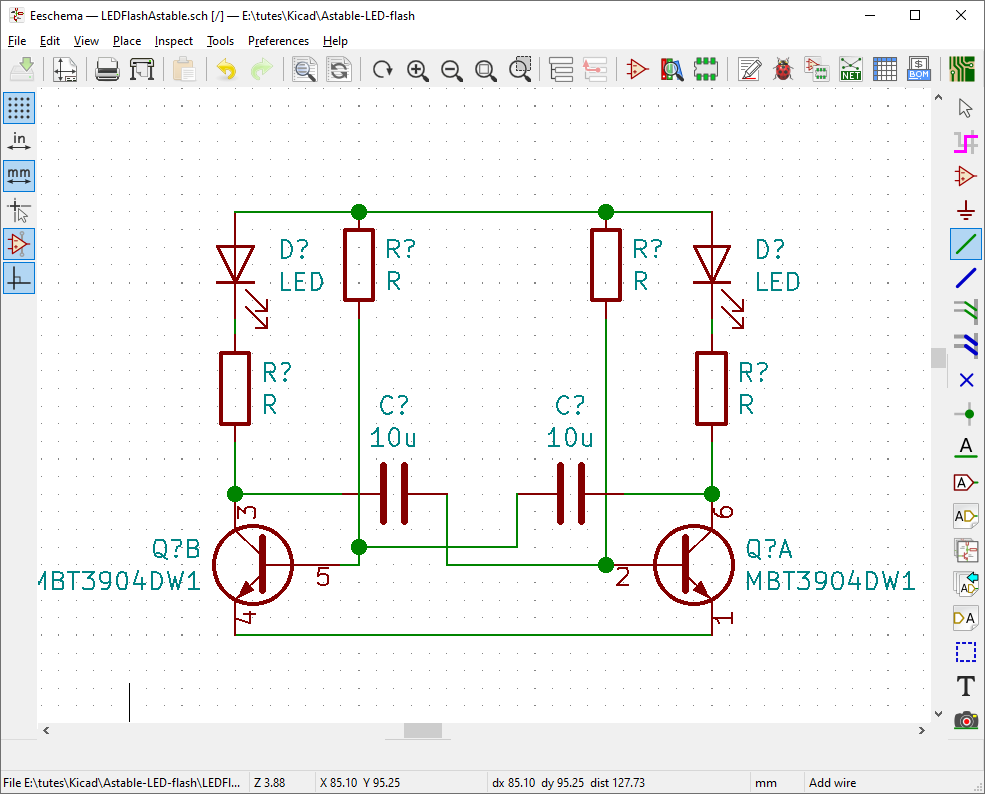

1. KiCad - 一個強大的開源選項
KiCad 是初學者和專業人士最受歡迎的免費 PCB 軟件選擇之一。這個開源工具提供了 DIY PCB 布局所需的一切，從原理圖捕獲到電路板的 3D 可視化。
主要特點：原理圖編輯器、PCB 布局編輯器、3D 查看器和龐大的元器件庫。
為什么它非常適合初學者：雖然它有一個輕微的學習曲線，但一旦你掌握了它的竅門，KiCad 的界面就很簡單了。此外，還有無數的在線教程和支持社區。
平臺：適用于 Windows、macOS 和 Linux。
成本：完全免費。
2. LibrePCB - 為新手簡化設計
LibrePCB 是另一款出色的免費 PCB 軟件，其設計考慮了簡單性。它非常適合那些剛開始初級電子設計的人，因?yàn)樗鼈?cè)重于可用性而不是復雜的功能。
主要特點：集成庫管理、原理圖和電路板編輯器以及多平臺支持。
為什么它非常適合初學者：其干凈的界面和循序漸進的工作流程使其比其他工具不那么令人生畏。
平臺：適用于 Windows、macOS 和 Linux。
成本：免費和開源。
想象一下，使用工作頻率為 16 MHz 的微控制器創建一個基本的傳感器電路。LibrePCB 允許您放置元件和布線走線，而不會被高級設置所困擾，使其成為簡單電路板設計的理想選擇。
3. DesignSpark PCB - 用戶友好且免費
DesignSpark PCB 是一款免費的 PCB 軟件，可在簡單性和功能性之間取得平衡。它是為想要在不花錢的情況下創建具有專業外觀的設計的業余愛好者和初學者量身定制的。
主要特點：無限的原理圖、與元件庫的集成以及用于制造的導出選項。
為什么它非常適合初學者：該軟件通過有用的提示和易于導航的界面指導您完成設計過程。
平臺：窗戶。
成本：注冊后免費。
例如，如果您正在從事具有 12V 繼電器電路的項目，DesignSpark PCB 有助于確保適當?shù)拈g距和走線寬度（例如，對于低電流信號，為 0.3 mm），以避免設計錯誤。
4. CircuitMaker - 社區驅動的設計工具
CircuitMaker 是一款免費工具，面向想要簡單 PCB 設計軟件的業余愛好者和創客。它在構建時充分考慮了協作，允許您共享項目并與他人學習。
主要特點：原理圖捕獲、PCB 布局和基于云的項目共享。
為什么它非常適合初學者：其現代化的界面和社區資源使那些剛接觸 DIY PCB 布局的人易于使用。
平臺：窗戶。
成本：免費，但對高級功能有一些限制。
如果您正在設計一個信號范圍為 1 kHz 的小型音頻放大器電路，CircuitMaker 的拖放功能可以簡化元件的布局和布線。
設計您的第一個 PCB 的分步指南
現在您已經了解了一些簡單電路板設計的最佳工具，讓我們來了解一下使用簡單的 PCB 設計軟件創建 PCB 的基本步驟。此過程適用于上述大多數工具。
第 1 步：創建原理圖
首先繪制電路的原理圖。這就像一個藍圖，顯示組件 （電阻器、電容器、IC） 如何連接。例如，如果您正在構建一個 9V 電池供電的 LED 電路，請將電池、一個 330 歐姆電阻器和一個 LED 放入原理圖編輯器中。
第 2 步：分配封裝
每個元件都需要一個用于 PCB 布局的物理封裝。大多數軟件都有內置庫，您可以在其中選擇正確的封裝（例如，標準電阻器的通孔）。

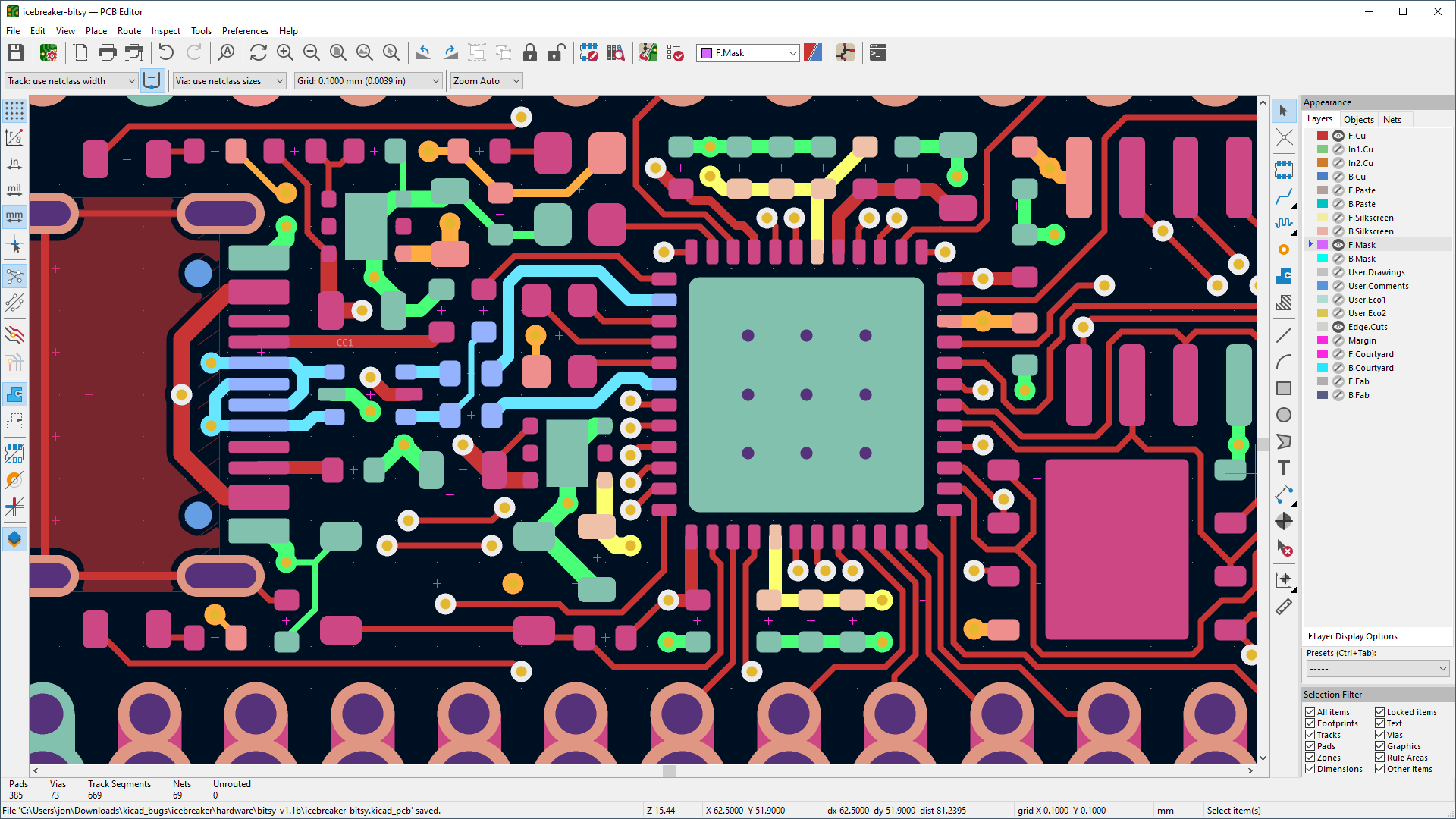

第 3 步：設計 PCB 布局
移動到布局編輯器以在板上排列元件。將大電流走線（例如，1A 的 1 mm 寬）與低電流信號分開，以避免干擾。按邏輯放置元件以最小化跟蹤長度。
第 4 步：路由跟蹤
通過繪制軌跡連接組件。對于初學者項目，對于 500 mA 以下的信號，目標走線寬度至少為 0.25 mm，以確?？煽啃浴?/span>

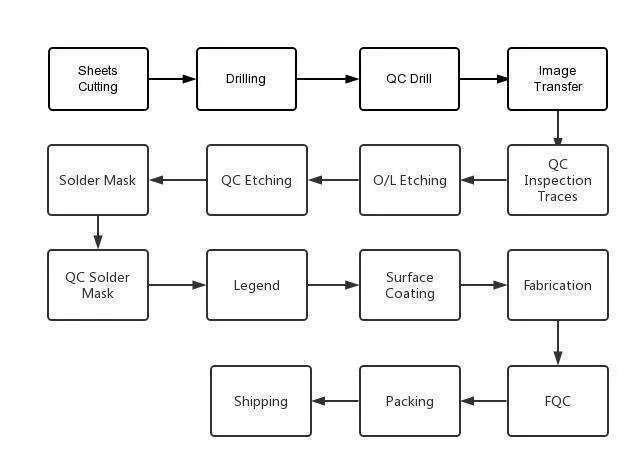

第 5 步：導出制造
設計完成后，導出文件（通常為 Gerber 格式）進行制造。在最終確定之前，請仔細檢查是否存在 pins 未連接或走線重疊等錯誤。
電子設計初學者的成功技巧
當您深入研究初級電子設計時，請牢記這些實用技巧，以提高您的技能并避免常見陷阱：
從小處著手：在處理復雜的設計之前，先從單 LED 閃爍電路等簡單項目開始。
學習基本規則：了解走線間距等設計規則（例如，5V 電路的最小 0.2 mm）以防止短路。
使用教程：觀看視頻指南或閱讀所選軟件的文檔以掌握其功能。
虛擬測試：許多工具會模擬電路，以便在構建物理板之前檢查錯誤。
迭代：您的第一個設計可能并不完美。從錯誤中學習并改進您的 DIY PCB 布局。
常見挑戰以及如何克服這些挑戰
作為初學者設計 PCB 可能會遇到障礙。以下是您可能面臨的一些挑戰以及如何使用簡單的 PCB 設計軟件來應對這些挑戰。
挑戰 1：過度擁擠的布局
如果組件太近，可能會導致信號干擾或制造問題。解決方案：使用軟件的設計規則檢查器 （DRC） 確保適當?shù)拈g距（例如，低壓設計的間隙為 0.15 mm）。
挑戰 2：元器件庫中缺少元器件
有時，特定零件不在軟件庫中。解決方案：在線搜索用戶創建的庫或使用數據表尺寸手動創建封裝。
挑戰 3：路由錯誤
布線不正確的走線會導致電路故障。解決方案：根據原理圖仔細檢查連接，并使用自動布線功能（如果可用）。
為什么初學者選擇免費的 PCB 軟件？
選擇免費的 PCB 軟件為電子新手提供了幾個優勢。首先，它消除了財務障礙，讓您無需投資昂貴的工具即可進行試驗。其次，許多免費工具是開源的，這意味著它們會由用戶社區不斷更新。最后，這些工具通常迎合業余愛好者，因此他們優先考慮簡單性而不是初學者尚不需要的高級功能。
就開始使用軟件進行設計
PCB 設計入門不一定令人生畏。使用正確的簡單 PCB 設計軟件，如 KiCad、LibrePCB、DesignSpark PCB 或 CircuitMaker，您可以創建專業的 DIY PCB 布局，而無需花很多錢。這些免費的 PCB 軟件選項提供了簡單電路板設計所需的工具和資源，非常適合初學者電子設計。選擇一個適合您需求的產品，按照本指南中概述的步驟進行作，然后開始將您的電子產品創意變?yōu)楝F(xiàn)實。
