用于優化焊膏沉積的高級模板孔徑設計
- 2025-07-14 11:02:00
- 瀏覽量：48
在 PCB 組裝和 SMT 組裝領域，實現精確的焊膏沉積對于獲得高質量結果至關重要。先進的鋼網孔徑設計在優化這一工藝方面發揮著關鍵作用，確保一致的焊膏應用并最大限度地減少缺陷。如果您希望改善模板印刷效果，了解孔徑設計如何影響焊膏轉移可以發揮重要作用。
在這份綜合指南中，我們將深入探討模板孔徑設計的重要性，探索各種優化技術，并為參與 PCB 組裝的工程師和制造商提供可作的見解。無論您是處理細間距元件還是高密度電路板，這些策略都將有助于提升您的 SMT 組裝工藝。
什么是鋼網孔徑設計，為什么它很重要？
模板孔徑設計是指 PCB 組裝過程中使用的錫膏模板中開口的形狀、大小和配置。這些孔徑?jīng)Q定了在 PCB 焊盤上沉積了多少焊膏，直接影響 SMT 組裝中焊點的質量。精心設計的孔徑可確保涂抹適量的焊膏，防止焊料不足、橋接或立碑等問題。
在現代電子制造中，組件不斷縮小，電路板設計變得越來越復雜，模板印刷已成為一個關鍵步驟。不良的孔徑設計會導致焊膏沉積不一致，從而導致代價高昂的返工或產品故障。通過專注于先進的孔徑設計，制造商可以更好地控制焊膏體積，提高一次通過率并減少缺陷。
PCB 組裝中焊膏沉積的基礎知識
在深入研究高級設計之前，讓我們先了解一下焊膏沉積的基礎知識。在模板印刷過程中，刮刀將焊膏通過模板的孔推到 PCB 的焊盤上。目標是沉積與焊盤尺寸和形狀相匹配的均勻漿料層，確保正確的元件放置和焊接。
影響錫膏沉積的關鍵因素包括：
模板厚度：較厚的模板沉積更多的漿料，而較薄的模板更適合細間距組件。
孔徑尺寸：孔徑的尺寸相對于焊盤尺寸，通常表示為影響漿料釋放的面積比。
孔徑形狀：不同的形狀可以改善特定焊盤幾何形狀的焊膏轉移。
材料和制造：高精度激光切割鋼網可確保更干凈的邊緣和更好的色漿脫模效果。
通過先進的孔徑設計優化這些因素可以顯著增強模板印刷工藝，特別是對于高密度互連 （HDI） 板等具有挑戰性的應用。
焊膏沉積的主要挑戰
即使使用最好的設備，模板印刷也可能面臨影響焊膏沉積的幾個挑戰：
細間距元件：隨著元件變得越來越?。ɡ?0201 或 01005 封裝），孔徑必須很小，從而使焊膏更難脫模。
高密度設計：如果沉積了過多的焊膏，緊密間隔的焊盤會增加焊料橋接的風險。
Paste Release 問題：不良的孔徑設計會導致漿料粘在模板壁上，從而導致沉積不足。
模板磨損：隨著時間的推移，模板邊緣會退化，從而影響色漿應用的一致性。
先進的鋼網孔徑設計通過根據特定元件和電路板要求定制孔徑幾何形狀和尺寸來應對這些挑戰。
高級鋼網孔徑設計技術
讓我們探索一些尖端的模板孔徑設計方法，這些方法可以優化 SMT 組裝中的焊膏沉積。
1. 面積比優化

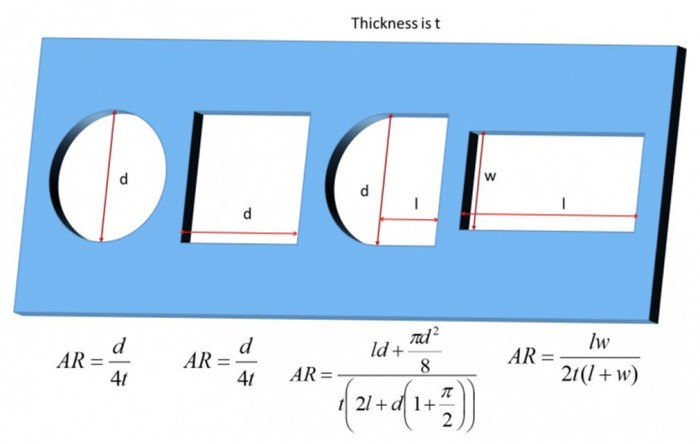

面積比是模板設計中的一個關鍵參數，定義為孔徑的開口面積與其壁面積的比率。較高的面積比（通常高于 0.66）可確保更好的漿料釋放。對于細間距組件，減小模板厚度或調整孔徑寬度可以提高此比率。
例如，一個 0.1 mm 厚、0.2 mm 寬孔徑的模板的面積比為 0.5，這可能會導致色漿釋放效果不佳。將孔徑寬度增加到 0.3 mm 時，面積比提高到 0.75，從而顯著改善沉積。
2. 孔徑形狀修改
傳統的矩形或方形孔徑可能并不總是適合復雜的焊盤形狀。高級設計使用梯形或圓角孔等修改形狀來增強漿料脫模和均勻性。
梯形孔徑：它們具有更寬的頂部開口，減少了漿料對模板壁的粘附。
圓角：光滑的邊緣可防止?jié){料在尖角堆積，從而提高沉積一致性。
這些修改對于 BGA（球柵陣列）和 QFN（四方扁平無引線）元件特別有用，因為在這些元件中，精確的焊膏體積至關重要。
3. 用于混合組件的階梯模板
在具有混合元件尺寸的電路板中，單一的模板厚度可能不夠。階梯鋼網在不同區域具有不同的厚度，允許為較大的組件提供更多的漿料，而為細間距的組件提供更少的漿料。例如，標準組件的階梯鋼網的厚度可能為 0.15 mm，微型組件的厚度為 0.1 mm，從而優化了整個板的焊膏量。
這種設計降低了過度沉積或沉積不足的風險，確保為各種組件提供可靠的焊點。
4. 納米涂層以改善釋放
雖然不是嚴格意義上的孔徑設計，但將納米涂層應用于模板表面可以通過減少色漿粘附來補充高級設計。這些涂層創造了更光滑的表面，使?jié){料更容易從小孔中釋放出來。這對于超細間距元件尤其有益，因為即使是輕微的漿料粘附也會導致缺陷。
優化鋼網孔徑設計的優勢
投資于先進的鋼網孔徑設計為 PCB 組裝和 SMT 組裝工藝提供了幾個優勢：
更高的收益率：一致的焊膏沉積減少了缺陷，提高了一次通過率。
降低返工成本：更少的焊接問題意味著更少的返工時間和金錢。
小型化組件的更好性能：優化的設計支持更小、更密集的電子設備的趨勢。
增強的產品可靠性：適當?shù)暮更c可確保電子設備的長期耐用性和功能。
實現高級孔徑設計的最佳實踐
為了充分利用先進的模板孔徑設計，請在 PCB 組裝的設計和制造階段考慮以下實用技巧：
1. 與設計工程師合作
與 PCB 設計人員密切合作，使模板孔徑設計與焊盤布局和元件規格保持一致。早期協作可確?？讖椒想娐钒宓囊?，避免以后進行昂貴的修改。
2. 使用模擬工具
利用軟件工具根據不同的孔徑設計模擬焊膏沉積。這些工具可以預測色漿脫模行為，并幫助在制造模板之前確定最佳設計。
3. 使用樣本運行進行測試
在全面生產之前，使用不同的孔徑設計進行小規模試運行。測量焊膏體積并檢查焊點，以確定哪種設計最適合您的特定應用。
4. 選擇高精度制造
選擇具有嚴格公差的激光切割模板，以確保精確的孔徑尺寸。高精度制造最大限度地減少了可能影響漿料沉積的變化。
5. 定期維護和檢查
定期檢查模板是否有磨損，尤其是小孔周圍。每次使用后清潔模板，以防止糊狀物堆積，隨著時間的推移，糊狀物會使沉積變形。
高級孔徑設計的實際應用
先進的鋼網孔徑設計正在各個行業產生重大影響。例如，在可靠性至關重要的汽車行業，優化的模板印刷可確保關鍵控制單元的焊點堅固耐用。在消費電子產品中，這些設計能夠使用超細間距元件組裝緊湊型設備，滿足對更小、更強大的小工具的需求。
在一個案例中，一家物聯網設備制造商在其高密度電路板上實施梯形孔徑和階梯模板后，將缺陷率降低了 15%。這種改進不僅節省了成本，還提高了現場產品可靠性。
鋼網孔徑設計的未來趨勢
隨著電子產品的不斷發展，鋼網孔徑設計將不斷進步以應對新的挑戰。一些新興趨勢包括：
3D 打印模板：增材制造可以實現高度定制的孔徑形狀和多級模板。
AI 驅動設計：機器學習算法可以分析過去的裝配數據以推薦最佳孔徑配置。
超薄鋼網：隨著組件的進一步收縮，厚度低于 0.08 mm 的模板可能成為細間距應用的標準。
對于旨在保持 SMT 組裝競爭優勢的制造商來說，保持領先地位至關重要。
先進的模板孔徑設計改變了游戲規則，可優化 PCB 組裝和 SMT 組裝中的焊膏沉積。通過專注于面積比優化、形狀修改、階梯模板和其他創新技術，制造商可以克服現代電子組裝的挑戰。結果是更高的產量、更低的成本和更好的產品可靠性 — 這是在當今競爭激烈的市場中取得成功的關鍵因素。
