什么是PCB微盲孔?
在當今數字化時代,我們身邊的電子產品如智能手機、平板電腦等,正變得越來越輕薄、功能也愈發強大。你可曾想過,是什么在背后默默支撐著這些設備的 “進化”?答案之一,便是 PCB(印刷電路板)上那些微小卻至關重要的微盲孔。它就像電子設備中的 “隱形橋梁”,在方寸之間搭建起復雜的電路網絡,對電子產品的小型化和高性能化起著不可或缺的作用。

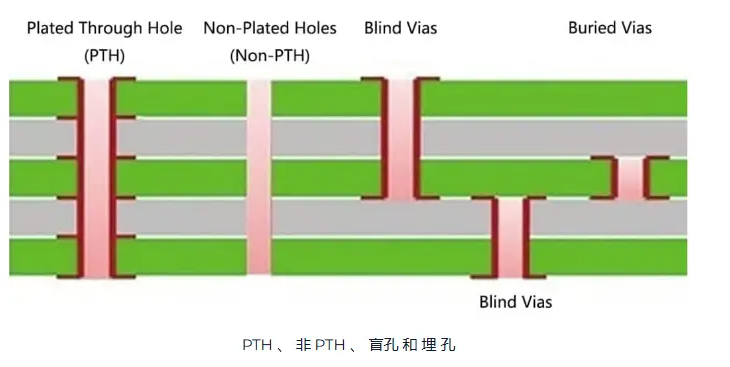

PCB 微盲孔,簡單來說,是一種特殊的過孔結構。普通的過孔會穿透整個 PCB 板,連接不同層的線路;而微盲孔則只從 PCB 的表面延伸到內部的某一層,并不貫穿整塊板子,孔徑通常在 0.1mm 以下,甚至能達到幾十微米,如同頭發絲般纖細。它的主要作用是實現 PCB 表層走線與內層走線的連接,讓電流能夠在不同層的電路間順暢流通。想象一下,PCB 就像一座多層的城市,微盲孔就是連接不同樓層的 “秘密通道”,通過它,電子信號可以在不同 “樓層” 的電路之間快速傳遞,大大提高了信號傳輸?shù)男省?/span>
制作 PCB 微盲孔是一項精細且復雜的工藝,需要經過多個步驟。首先是鉆孔環節,這一步需要極高的精度。目前,常用的鉆孔方法有激光鉆孔和機械鉆孔,其中激光鉆孔因其能夠?qū)崿F(xiàn)高精度、小孔徑加工,在微盲孔制作中應用更為廣泛。以二氧化碳激光鉆孔為例,通過高能量的激光束瞬間聚焦在 PCB 板表面,使板材局部熔化、氣化,從而形成微小的孔洞。在這個過程中,對激光的功率、脈沖寬度、照射時間等參數的控制要求極為嚴格,稍有偏差就可能導致孔徑大小不一、孔壁粗糙等問題。
鉆孔完成后,接下來是孔壁處理。由于鉆孔過程中,孔壁會殘留一些雜質和毛刺,這會影響后續的金屬化效果和電氣性能。因此,需要對孔壁進行清洗、粗化等預處理,讓孔壁變得干凈且具有一定的粗糙度,以便后續能夠更好地沉積金屬。之后,便是關鍵的金屬化步驟,通過化學鍍銅或電鍍等方法,在孔壁上均勻地鍍上一層金屬銅,使微盲孔具備導電能力,成為連接不同層電路的有效通路。
制作 PCB 微盲孔面臨著諸多技術挑戰。一方面,由于孔徑微小,對鉆孔設備的精度和穩定性要求極高。在鉆孔過程中,激光的能量分布、光斑大小等因素都會影響孔的質量。如果激光能量不均勻,可能會導致孔壁出現錐度,影響金屬化效果和信號傳輸性能;而光斑過大,則無法實現微小孔徑的加工。另一方面,微盲孔的深徑比(孔深與孔徑的比值)也是一個關鍵問題。隨著電子產品的集成度不斷提高,PCB 的層數逐漸增加,微盲孔需要連接的內層也越來越深,這就導致深徑比增大。深徑比過大,會使得在金屬化過程中,孔底部難以均勻地鍍上金屬,容易出現空洞、虛焊等缺陷,影響電路的可靠性。
此外,在多層 PCB 中,微盲孔的對準精度也是一大難題。因?yàn)槲⒚た仔枰獪?zhǔn)確地連接到內層特定的線路位置,一旦對準偏差超過允許范圍,就無法實現有效的電氣連接,導致整個 PCB 板報廢。據統計,在一些高端 PCB 的生產中,微盲孔的對準精度要求達到 ±5μm 以內,這對生產設備和工藝控制提出了近乎苛刻的要求。
為了確保微盲孔的質量,需要進行嚴格的檢測與控制。外觀檢測是最基本的一步,通過高倍顯微鏡觀察微盲孔的表面,檢查是否有孔壁粗糙、毛刺、裂縫等缺陷。對于孔徑和孔深的測量,則需要使用高精度的測量儀器,如電子顯微鏡自帶的測量功能、激光共聚焦顯微鏡等,確??讖胶涂咨罘显O(shè)計要求。
電氣性能檢測同樣重要。通過專門的測試設備,對微盲孔連接后的電路進行導通性測試、電阻測試等,檢查微盲孔是否能夠正常導電,以及其電阻值是否在合理范圍內。例如,在一些對信號傳輸要求極高的高速 PCB 中,微盲孔的電阻變化可能會導致信號衰減、失真等問題,因此對其電阻值的精度控制要求非常嚴格。此外,還會采用 X 射線檢測等無損檢測手段,檢查微盲孔內部的金屬化質量,查看是否存在空洞、鍍層不均勻等缺陷。
PCB 微盲孔在眾多領域都有著廣泛的應用。在消費電子領域,如智能手機,為了實現更輕薄的設計和更高的性能,主板上大量采用了微盲孔技術。通過微盲孔,手機主板能夠在有限的空間內實現更密集的布線,集成更多的功能模塊,如高性能處理器、大容量存儲芯片等,同時還能保證信號傳輸?shù)母咚俸头€(wěn)定。在計算機領域,服務器主板為了滿足大數據處理和高速數據傳輸?shù)男枨螅泊罅繎?yīng)用了微盲孔技術,以提高主板的集成度和電氣性能。此外,在汽車電子、航空航天等領域,微盲孔同樣發揮著重要作用。例如,汽車的電子控制系統需要在復雜的電磁環境下穩定工作,微盲孔技術有助于提高 PCB 的抗干擾能力,保障汽車電子設備的可靠性。
