熱壓合的核心是通過高溫高壓，讓多層 PCB 的基材（如 FR-4）和粘結片（環氧樹脂膠膜）融化并粘合，形成一個整體。就像用熨斗熨燙粘在一起的布料，溫度不夠粘不牢，壓力太大又會把布料壓壞，熱壓合對溫度和壓力的控制同樣嚴苛。

對于常見的 4 層 PCB，熱壓合通常要經過預熱（100-120℃）、升溫（150-160℃）、固化（170-180℃）三個階段，全程 3-4 小時。粘結片在高溫下會從固態變成熔融態，像膠水一樣填滿各層之間的縫隙，冷卻后固化成堅硬的整體。某 PCB 廠的測試顯示，合格的熱壓合工藝能讓層間剝離強度達到 1.2N/mm 以上，相當于用 1.2 牛頓的力才能把兩層 PCB 拉開 —— 這股力量足以提起一個蘋果。

熱壓合的壓力控制同樣重要。4 層 PCB 的壓合力通常是 2-3MPa，相當于在指甲蓋大小的面積上放 20-30 公斤的重物。壓力均勻性是關鍵，同一 PCB 上的壓力偏差不能超過 0.2MPa，否則會出現局部粘合不牢的問題。某通信設備的 6 層 PCB 曾因熱壓合壓力不均，導致邊緣剝離強度比中心低 30%，在后續焊接時出現分層。

熱壓合的溫度曲線是 “三段式” 的：預熱階段讓粘結片慢慢軟化，避免溫度驟升導致氣泡；升溫階段讓膠水充分流動，填滿縫隙；固化階段則讓環氧樹脂發生化學反應，形成穩定結構。不同層數的 PCB，溫度曲線差異很大。

4 層 PCB 的固化溫度通常控制在 170℃±5℃，保溫時間 30 分鐘；而 12 層以上的高層 PCB，固化溫度要提高到 180℃，保溫時間延長到 60 分鐘，確保內部粘結片完全固化。某 PCB 廠試過將固化溫度降低 10℃，結果粘結片固化不完全，PCB 在 125℃高溫測試中出現層間開裂。

現在的智能熱壓合設備會實時記錄溫度曲線，每塊 PCB 都有專屬的 “溫度檔案”。如果某塊板的溫度曲線偏離標準 5℃以上，系統會自動標記為可疑品，進行二次檢測。

壓力隨 PCB 層數增加而提高：4 層板用 2MPa，6 層板用 2.5MPa，10 層以上用 3-4MPa。這是因?yàn)閷訑?shù)越多，內部空隙可能越多，需要更大的壓力讓粘結片填滿。但壓力并非越大越好，對于薄型 PCB（厚度＜0.8mm），過大的壓力會導致基材變形，線路間距偏差超過 0.05mm。

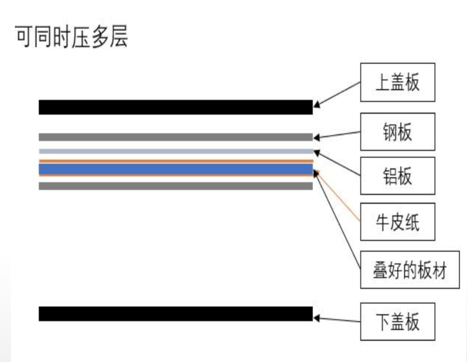

為了讓壓力更均勻，熱壓合時會在 PCB 上下放置 “緩沖墊”（如硅膠墊或牛皮紙），厚度 2-3mm，能像海綿一樣吸收壓力波動。某手機 PCB 的熱壓合工藝加入緩沖墊后，壓力均勻性從 ±0.3MPa 提升到 ±0.1MPa，層間氣泡率下降了 80%。

升溫速率是熱壓合的 “隱形殺手”。如果從預熱到固化階段升溫太快（超過 3℃/ 分鐘），粘結片釋放的氣體（如水分、揮發物）無法及時排出，就會在層間形成氣泡。4 層 PCB 的升溫速率通?？刂圃?1-2℃/ 分鐘，8 層以上高層 PCB 則要降到 0.5-1℃/ 分鐘。

某醫療設備的 8 層 PCB 曾因趕工期，將升溫速率從 1℃/ 分鐘提到 2℃/ 分鐘，結果氣泡率從 0.5% 飆升到 5%。這些直徑 0.1-0.5mm 的氣泡，就像藏在 PCB 里的 “空洞”，會導致信號傳輸損耗增加 10% 以上。

加壓時機直接影響粘合效果。必須在粘結片熔融粘度最低（約 500-1000 泊）時開始加壓，太早會導致膠水被擠出，太晚則膠水已經開始固化，無法填滿縫隙。對于環氧樹脂粘結片，這個 “最佳時機” 通常在溫度達到 130-140℃時，此時粘結片像融化的蜂蜜一樣，流動性最好。

現在的熱壓合設備能通過紅外傳感器實時監測粘結片的粘度變化，自動在最佳時機加壓。某廠引入這套系統后，層間粘合不良的問題減少了 60%。

熱壓合后的 PCB 首先要過 “外觀關”：表面不能有壓痕、凹陷或變色，邊緣不能分層。用強光照射 PCB，能發現明顯的氣泡或褶皺。某 PCB 廠的目視檢測標準規定：直徑＞0.3mm 的氣泡視為不合格，每塊板的氣泡數量不能超過 3 個，且不能出現在線路密集區。

對于高層 PCB，還會檢查 “板厚均勻性”。用千分尺在 PCB 的 9 個點（四角、四邊中點、中心）測量厚度，偏差不能超過 0.05mm。某 16 層 PCB 因熱壓合時壓力不均，邊緣厚度比中心薄 0.08mm，導致后續焊接時元器件引腳無法對齊。

剝離強度是衡量熱壓合質量的核心指標。測試時用專用夾具夾住 PCB 的某一層，以 50mm / 分鐘的速度拉開，記錄最大拉力值。4 層 PCB 的合格標準是≥1.0N/mm，6 層以上≥1.2N/mm。某汽車電子 PCB 要求更嚴格，剝離強度必須≥1.5N/mm，以確保在發動機艙的高溫環境下不會分層。

測試樣本的選取很關鍵，通常每批次隨機抽取 3 塊 PCB，每塊板取 3 個測試點（邊緣、中心、角落）。如果有一個點不達標，整批次需要加倍抽樣檢測，仍不合格則全部返工。

表面合格的 PCB，內部可能隱藏著微小氣泡或未填滿的縫隙，這就需要 X 射線 “透視”。X 射線能穿透 PCB，顯示內部結構，直徑＞0.1mm 的氣泡會呈現黑色圓點。某 5G 基站 PCB 的 X 射線檢測標準規定：每平方厘米的氣泡數量不能超過 1 個，且氣泡不能出現在焊點或線路下方。

對于高密度 PCB（線路間距＜0.1mm），還會用 CT 掃描進行三維檢測，能發現 0.05mm 的微小缺陷。某旗艦手機的 PCB 采用 CT 檢測后，內部缺陷的檢出率從 85% 提升到 99%，確保了 5G 信號傳輸?shù)姆€(wěn)定性。

分層是最嚴重的熱壓合缺陷，表現為兩層 PCB 之間出現明顯縫隙，多因溫度不足、壓力不夠或粘結片老化導致。解決辦法包括：校準熱壓合設備的溫度傳感器（誤差控制在 ±2℃內）、提高壓力 10%-20%、檢查粘結片的保質期（通常為 6 個月，過期會導致粘性下降）。

某 PCB 廠曾遇到批量分層問題，排查后發現是加熱板局部溫度偏低（比設定值低 10℃），更換加熱管并重新校準后，分層率從 5% 降到 0.1%。

氣泡多因升溫太快或粘結片含濕量過高。預防措施有：將升溫速率降至 1℃/ 分鐘以下、熱壓合前對 PCB 進行預烘（120℃，2 小時）去除水分、選用低揮發物的粘結片（揮發物含量＜0.5%）。某廠的 6 層 PCB 采用預烘工藝后，氣泡率從 3% 降到 0.3%。

PCB 熱壓合后若出現翹曲（翹曲度＞0.5%），會導致后續焊接困難。這通常是因?yàn)樯舷聦訅毫Σ痪蚶鋮s速率太快。解決辦法：調整熱壓合設備的壓力分布，確保上下壓力差＜0.1MPa；采用階梯式冷卻（從 180℃降到室溫，每 50℃保溫 10 分鐘），讓 PCB 內部應力緩慢釋放。某智能手表的薄型 PCB 用階梯式冷卻后，翹曲度從 0.8% 降至 0.3%，符合裝配要求。

普通 FR-4 剛性 PCB 的熱壓合重點是高溫固化，確保環氧樹脂完全交聯。10 層以上的高層剛性 PCB 會采用 “分步熱壓合”：先將 4 層內層壓合，冷卻后再與外層壓合，減少一次壓合的層數，降低分層風險。某工業控制 PCB（12 層）用分步壓合后，合格率從 82% 提升到 95%。

柔性 PCB 的基材是聚酰亞胺（PI），耐高溫性雖好，但過度加熱會導致韌性下降。因此熱壓合溫度通?？刂圃?160-170℃，比剛性 PCB 低 10-20℃，壓力也降至 1.5-2MPa。某折疊屏手機的柔性 PCB 熱壓合時，還會在彎曲區域放置聚四氟乙烯墊片，減少壓力對柔性基材的損傷，確保能承受 10 萬次折疊。

剛?cè)峤Y(jié)合 PCB 的熱壓合最復雜，剛性區域和柔性區域需要不同的溫度和壓力。現在的智能設備能通過分區加熱和加壓，剛性部分用 180℃、3MPa，柔性部分用 160℃、2MPa，同時完成固化。某醫療內窺鏡的剛?cè)峤Y(jié)合 PCB 采用這種工藝后，剛性區域剝離強度達 1.5N/mm，柔性區域仍保持良好的彎曲性能（彎曲半徑＜1mm）。

熱壓合工藝是多層 PCB 制造的 “靈魂”，溫度、壓力、時間的細微偏差，都可能導致產品失效。從汽車電子到航空航天設備，PCB 的可靠性很大程度上依賴于熱壓合的質量控制。隨著 PCB 向高層化、高密度化發展，熱壓合工藝也在向更精準的方向進化 —— 未來的智能熱壓合設備，可能會通過 AI 算法實時優化參數，讓每塊 PCB 都能達到完美的粘合效果。畢竟，對于多層 PCB 來說，“粘得牢” 只是基礎，“粘得好” 才能支撐起電子設備的高性能與長壽命。
