表面貼裝技術 (SMT) 的元件放置規則

  • 2025-07-10 09:19:00
  • 瀏覽量:49

如果您正在深入研究 PCB 設計和組裝領域,了解表面貼裝技術 (SMT) 的元件放置規則至關重要。正確的 SMT 元件放置可確保電路板正常工作,避免制造問題,并保持信號完整性。在本綜合指南中,我們將介紹表面貼裝設計的基本指南、PCB 組裝 SMT 的技巧以及自動貼裝的最佳實踐,以幫助您創建高效可靠的設計。




什么是表面貼裝技術 (SMT),為什么貼裝很重要?

表面貼裝技術 (SMT) 是一種用于將電子元件直接貼裝到印刷電路板 (PCB) 表面的方法。與需要為元件引線鉆孔的通孔技術不同,SMT 允許更小的元件和更密集的布局,使其成為現代緊湊型電子產品的理想選擇。然而,這種緊湊性帶來了精確放置的挑戰。不良的 SMT 元件貼裝會導致自動貼裝過程中出現信號干擾、過熱或裝配錯誤等問題。

有效的放置規則可確保組件的定位以實現最佳性能、可制造性和可靠性。無論您是初學者還是經驗豐富的工程師,遵循 SMT 指南都可以節省時間、降低成本并提高 PCB 組裝 SMT 項目的質量。




SMT 元件貼裝的關鍵原則

在深入研究具體規則之前,讓我們先探討一下指導 SMT 元件放置的核心原則。這些原則側重于功能性、可制造性和易于組裝性,尤其是在使用自動貼片機時。

  • 信號完整性:必須放置元件以盡量減少噪聲和干擾,尤其是對于高速信號。

  • 熱管理:發熱組件應間隔開來,以防止過熱并確保適當?shù)纳帷?/span>

  • 可制造性:貼裝必須適應自動貼片機和焊接工藝的功能。

  • 可及性:組件的位置應便于檢查、測試和返工(如果需要)。

牢記這些原則,讓我們分解有效表面貼裝設計的具體 SMT 指南。




基本 SMT 元件放置規則


1. 組件之間保持適當?shù)拈g距

間距是 SMT 元件放置中最關鍵的因素之一。元件放置得太近會導致焊接缺陷,例如橋接,即焊料無意中連接相鄰焊盤。另一方面,過大的間距會浪費寶貴的電路板空間。

作為一般規則,對于標準設計,元件之間保持 0.2 mm (8 mils) 的最小間隙。對于高密度布局,請咨詢您的裝配廠了解具體公差,因為自動貼片機可能需要根據其精度更緊密或更松散的間距。例如,像 0201 電阻器 (0.6 mm x 0.3 mm) 這樣的元件通常需要至少 0.1 mm 的間隙,以避免在回流焊過程中出現問題。

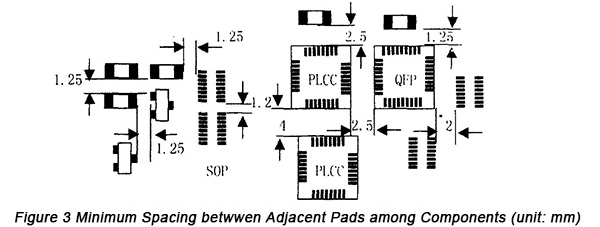

PCB 布局上的 SMT 元件間距可實現最佳組裝。


2. 定向元件以進行自動放置

自動貼片機或貼片機廣泛用于 PCB 組裝 SMT,以快速準確地定位元件。為了支持此過程,請盡可能將零部件定向到一致的方向。例如,將二極管、電容器和電阻器沿同一方向?qū)R,以最大限度地減少組裝過程中的機頭旋轉,從而加快生產速度并減少錯誤。

此外,確保元件標記(如電容器上的極性指示器)在整個電路板上可見且一致。這有助于檢查并防止極化元件錯位,這可能會導致電路故障。


3. 戰略性地放置高速組件

對于涉及高速信號的設計,例如工作在 100 MHz 以上的信號,元件放置會直接影響信號完整性。將敏感元件(如微控制器或 RF 模塊)放置在靠近其相關電路的位置,以最大限度地縮短走線長度。長走線會引入寄生電容和電感,導致信號衰減。例如,僅 10 mm 的走線長度可能會增加大約 50 皮秒的延遲,這在高速應用中非常重要。

此外,除非有適當?shù)钠帘位蚪拥?,否則請避免將高速元件放置在電源或開關穩壓器等嘈雜元件附近。使用接地層來減少電磁干擾 (EMI) 并保持干凈的信號路徑。


4. 管理散熱注意事項

散熱是 SMT 設計中的一個主要問題,尤其是對于穩壓器或 MOSFET 等功率元件。將發熱元件放置在遠離溫度敏感部件(如精密模擬 IC)的位置,以防止出現性能問題。如果可能,請將這些組件放置在電路板邊緣附近或氣流良好的區域,以獲得更好的冷卻效果。

例如,耗散 2 瓦熱量的功率 IC 可能需要與相鄰元件保持至少 5 mm 的間隙,以避免熱耦合。在這些組件附近添加熱通孔或散熱器可以進一步改善熱管理。

SMT 設計中的熱管理,具有適當?shù)脑胖谩? width=

5. 將相關組件組合在一起

將相關元件分組,例如同一功能塊中的元件(例如,電源電路)中的元件,可以簡化布線并縮短走線長度。這不僅提高了信號完整性,而且使設計更易于調試或修改。例如,將去耦電容器放置在距離 IC 電源引腳 1-2 mm 的范圍內,以有效過濾噪聲。0.1 μF 電容器放置得太遠可能無法穩定高頻作期間的電壓波動。

同樣,將連接器和接口組件保持在電路板邊緣附近以便于訪問,同時集中對內部 logic 組件進行分組以優化空間。


6. 考慮基準標記和工具孔

基準標記是 PCB 上的小參考點,自動貼片機使用它來準確對齊元件。在電路板的對角線上放置至少兩個基準標記,最小直徑為 1 毫米,與其他特征的間隙為 5 毫米。這些標記可確保在 PCB 組裝 SMT 期間精確放置元件。

工具孔通常未電鍍,直徑約為 3.2 毫米(0.127 英寸),對于在組裝過程中固定電路板也是必不可少的。使元件和走線與這些孔保持至少 3 mm 的距離,以避免干擾。




復雜設計的高級 SMT 指南


1. 考慮批量生產的拼板

對于大規模生產,PCB 通常組裝在包含多個電路板的面板中。在 SMT 元件放置過程中,確保面板邊緣附近的元件有額外的間隙(至少 5 mm),以考慮布線或刻痕等分板過程。這可以防止在分離過程中損壞組件。

此外,避免將高組件放置在面板邊緣附近,因為它們可能會干擾裝配設備或在處理過程中造成不均勻的應力。


2. 優化回流焊

回流焊是將 SMT 元件連接到 PCB 的最常用方法。為確保焊接成功,請通過均勻分布大型和小型元件來平衡整個電路板的熱質量。不均勻的熱質量會導致加熱不一致,從而導致諸如立碑等缺陷,即組件的一端從焊盤上抬起。

例如,避免將變壓器等大型元件聚集在電路板的一側,而在另一側放置微小的 0402 電阻器。這種不平衡會導致回流焊過程中的溫差高達 20°C,從而增加焊接問題的風險。

用于回流焊的平衡 SMT 元件放置。


3. 雙面組裝方案

在雙面 SMT 設計中,元件放置在 PCB 的兩側以最大限度地利用空間。但是,這會在組裝過程中帶來挑戰。將較重的元件放在底部,以防止它們在第二次回流焊循環中脫落。此外,請確保相對兩側的組件不會重疊,從而導致機械應力或熱量積聚。

例如,避免將大型 IC 直接放置在另一側功率電阻器的正上方,因為聯合熱量可能會超過安全工作溫度(許多元件通常約為 85°C)。




SMT 元件放置中要避免的常見錯誤

即使有最好的意圖,表面貼裝設計中的錯誤也可能導致代價高昂的返工或電路板故障。以下是一些需要注意的陷阱:

  • 忽略可制造性設計 (DFM):不查閱裝配體指南可能會導致布局難以或無法制造。請始終與您的裝配合作伙伴核實具體的約束條件。

  • 過度擁擠的組件:將組件包裝得太緊可能會節省空間,但通常會導致焊接缺陷或裝配錯誤。

  • 忽略極性標記:二極管或電解電容器等極化元件的方向不正確會導致電路故障。

  • 放置后跟蹤路由不佳:元件放置應與布線一起規劃,以避免長而嘈雜的走線或不必要的過孔。




用于 SMT 元件貼裝的工具和資源

現代 PCB 設計軟件提供了協助 SMT 元件放置的功能。自動放置算法等工具可以根據設計規則建議最佳布局,而設計規則檢查 (DRC) 有助于在制造之前識別間距違規或其他問題。此外,許多裝配廠提供針對其設備量身定制的 DFM 指南,這對于確保 PCB 組裝 SMT 流程的順利進行非常寶貴。

及時了解行業標準,例如印刷電路協會 (IPC) 的標準,也可以指導您的設計。例如,IPC-7351 標準為 SMT 設計中的焊盤圖形和元件間距提供了詳細建議。




掌握 SMT 元件布局以獲得更好的設計

有效的 SMT 元件貼裝是藝術與科學的結合,需要關注細節并了解設計和制造的限制。通過遵循本文中概述的 SMT 指南(例如保持適當?shù)拈g距、確定元件方向以實現自動放置以及管理熱注意事項),您可以創建可靠、高性能的 PCB 布局。無論您是在處理簡單的原型還是復雜的高密度電路板,這些表面貼裝設計規則都將有助于簡化您的 PCB 組裝 SMT 流程并確保成功。

花點時間仔細規劃布局,利用設計工具,并與您的裝配合作伙伴協作以滿足任何特定要求。有了這些實踐,您將很好地掌握 SMT 元件貼裝和交付高質量的電子設計。

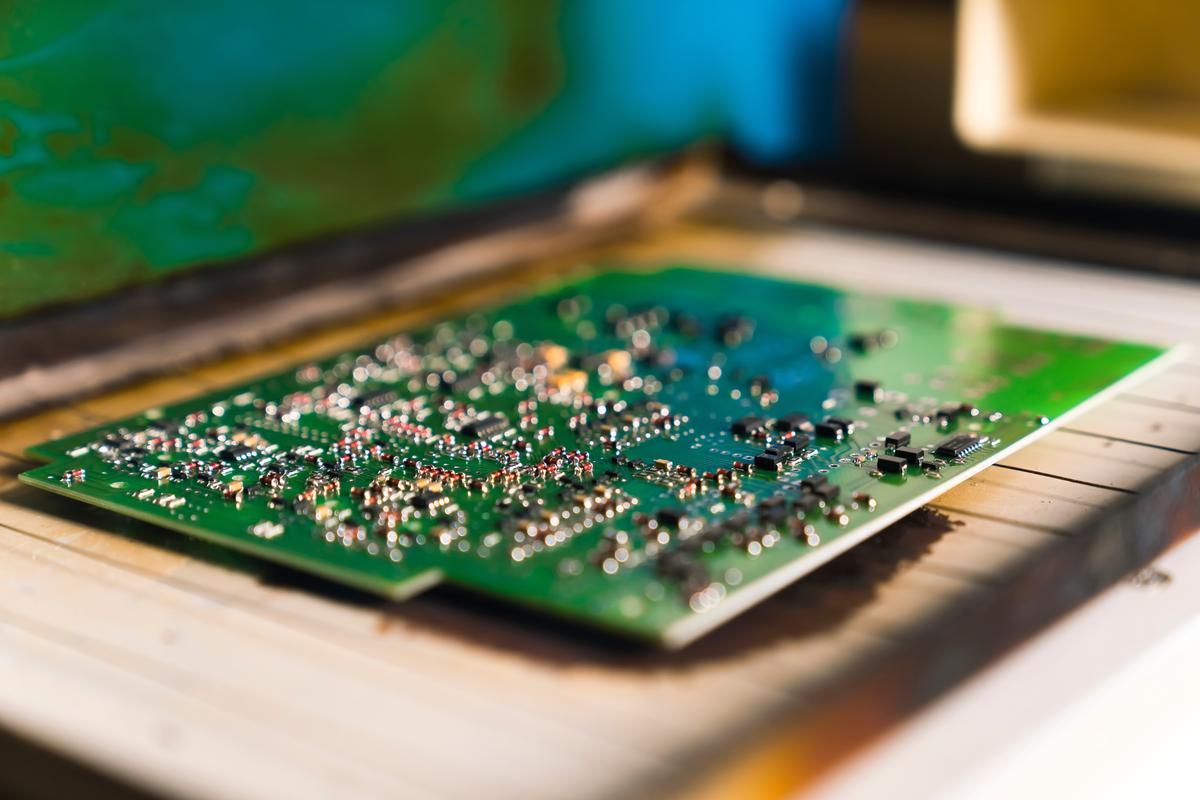

經過優化的 SMT PCB 成品。
