PCB 散熱器設計和選擇
快速發展的電子產品世界中,熱管理是設計的一個關鍵方面。隨著組件變得更小、功能更強大,散熱對于確??煽啃院托阅茏兊迷絹碓街匾?。本篇博文深入探討了 PCB 散熱器設計和選擇的基本要素,為工程師和設計師提供了實用指導。無論您是在處理高功率電路還是緊湊型設備,了解散熱器選擇過程都可以對項目的成功產生重大影響。

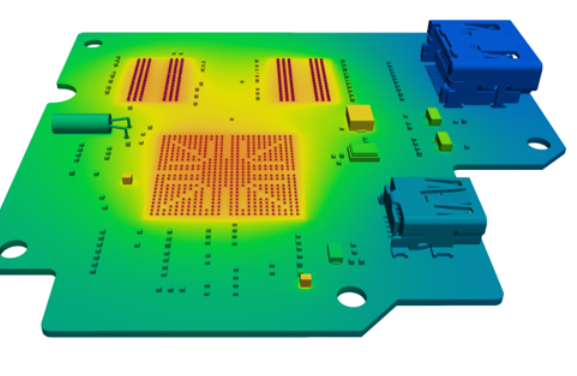

現代電子產品會產生大量熱量,尤其是在電源、LED 照明和高性能計算等應用中。如果沒有適當?shù)臒峁芾?,過多的熱量會降低組件性能、導致系統故障或降低效率。例如,典型的功率 IC 在負載下可以達到 100°C 以上的溫度,遠超過許多元件 85°C 的安全工作限值。隨著緊湊型設計中功率密度的增加,有效散熱變得越來越重要。
熱管理不僅僅是為了防止損壞;它還確保了一致的性能。過熱會導致熱節流,即組件降低輸出以避免損壞,從而影響系統功能。通過采用精心設計的散熱器,您可以保持最佳溫度,確保您的 PCB 在各種條件下可靠運行。
散熱器的工作原理是增加可用于散熱的表面積。它通過傳導從組件中吸收熱量,然后通過對流或輻射將其傳遞到周圍的空氣中。此過程的效率取決于散熱器的材料、設計和安裝方法。
PCB 環境中的傳熱涉及三種主要模式:
傳導:熱量通過直接接觸從組件移動到散熱器。具有高導熱性的材料,如鋁或銅,在這一領域表現出色。
對流:當熱量流經散熱器表面時,熱量會消散到空氣中。帶有翅片或銷釘?shù)脑O(shè)計增加了表面積,增強了對流。
輻射:熱量以紅外能量的形式發射。雖然在大多數 PCB 應用中不太重要,但黑色陽極氧化等表面處理可以提高輻射效率。
了解這些原則是有效散熱器設計的基礎。例如,導熱系數為 200 W/m·K(鋁常見)的散熱器傳熱速度比導熱系數較低的散熱器快得多,直接影響冷卻性能。
為 PCB 設計散熱器涉及平衡多個因素以實現最佳熱性能。以下是需要考慮的關鍵要素:
材料的選擇直接影響散熱器的導熱和散熱能力。常見材料包括:
鋁:重量輕,性價比高,導熱系數約為 200-230 W/m·K。它是大多數 PCB 應用的理想選擇。
銅:具有優異的導熱性(約 400 W/m·K),但更重且更昂貴。它通常用于高功率設計。
復合材料:一些高級散熱器將石墨或陶瓷復合材料用于特定應用,盡管它們在標準 PCB 設計中不太常見。
對于具有中等熱量輸出(例如,每個組件 5-10W)的典型 PCB,鋁在性能和成本之間提供了良好的平衡。但是,對于超過 20W 的大功率組件,盡管重量增加,但可能需要銅。
散熱器的形狀和大小決定了它的散熱效果。常見設計包括:
翅片結構:垂直或水平翅片增加了對流的表面積。2-3 毫米的翅片間距通常可以優化自然對流設置中的氣流。
Pin Fin Arrays(引腳鰭陣列):它們提供全向冷卻,非常適合帶有風扇的強制對流環境。
平板設計:這些連接器簡單緊湊,適用于低功耗組件或空間受限的 PCB。
表面積應與熱負荷相匹配。例如,功耗為 15W 的組件可能需要表面積至少為 100 cm2 的散熱器,以便在 25°C 的環境條件下將溫度保持在 85°C 以下。
組件和散熱器之間的連接對于高效傳熱至關重要。導熱膏或?qū)釅|等熱界面材料可填充微觀間隙,從而降低熱阻。高質量的 TIM 可以將熱阻降低 0.5-1.0°C/W,顯著提高冷卻效率。
散熱器的安裝方式會影響熱性能和機械穩定性。常見的方法包括膠粘劑粘接、螺釘安裝和卡箍系統。確保散熱器直接放置在發熱組件上,路徑中的熱阻最小。此外,考慮 PCB 上的氣流模式——將散熱器放置在氣流受限的區域會使其效率降低多達 30%。
為您的 PCB 項目選擇合適的散熱器可能令人生畏,但結構化方法可以簡化流程。請按照以下步驟確保最佳熱管理:
首先確定需要冷卻的組件的熱量輸出。使用制造商數據表查找每個組件的功耗(以瓦特為單位)。例如,功率 MOSFET 在滿載時可能耗散 8W 的功率。對所有關鍵組件的熱負荷求和,以估計總熱需求。
考慮 PCB 的作環境。環境溫度、氣流可用性和外殼設計都會影響散熱器的性能。與 25°C 環境中使用冷卻風扇的設備相比,在 40°C 環境中運行且無強制氣流的設備需要更大的散熱器。
熱阻 (°C/W) 衡量散熱器抵抗熱流的程度。要將組件保持在安全溫度,請使用以下公式計算所需的熱阻:
熱阻 = (最大元件溫度 - 環境溫度) / 功率耗散
例如,如果組件在 25°C 環境中必須保持在 85°C 以下并耗散 10W,則所需的熱阻為 (85-25)/10 = 6°C/W。選擇熱阻等于或低于此值的散熱器。
確保散熱器適合 PCB 布局和外殼。大型散熱器可能提供出色的冷卻效果,但可能會干擾其他組件或增加過多的重量。對于緊湊的設計,請考慮使用扁平散熱器或熱通孔等替代冷卻方法。
選擇散熱器后,在實際條件下對設計進行原型設計和測試。使用熱成像或溫度傳感器驗證組件溫度是否保持在安全范圍內(大多數 IC 通常低于 85-100°C)。如有必要,請調整設計,例如增加翅片高度或增加強制氣流。
除了基本的散熱器設計之外,一些高級策略可以進一步改善高性能 PCB 的熱管理:
熱通孔是填充有導電材料(通常是銅)的小孔,可將熱量從元件傳遞到 PCB 的另一側或更大的銅平面。在高功率組件下放置 10-15 個熱通孔可以將熱阻降低 20-30%,有效地將熱量傳播到更廣泛的區域。
增加發熱組件附近區域的銅厚度,以充當散熱器。在某些設計中,2 盎司的銅層(與標準的 1 盎司相比)可以將散熱提高多達 50%,從而減少對外部散熱器的依賴。
對于具有極端熱負荷的應用,將散熱器與風扇等主動冷卻解決方案相結合。與單獨的自然對流相比,提供 10-20 CFM(每分鐘立方英尺)氣流的小型風扇可以將溫度降低 15-25°C。
即使是經驗豐富的工程師也可能在熱管理中犯錯誤。以下是需要注意的陷阱:
低估熱負荷:如果不考慮最壞的情況,可能會導致散熱器尺寸過小,從而導致過熱。始終在計算的熱負荷上增加 20-30% 的安全裕度。
TIM 應用不佳:涂抹過多或過少的導熱膏都會產生氣隙,使熱阻增加 1-2°C/W。
忽略 Airflow:將散熱器放置在停滯的空氣區會降低對流效率。確保散熱器周圍有足夠的空間供空氣流通。
熱管理是當今高性能電子產品設計的關鍵方面,而散熱器在確??煽窟\(yùn)行方面發揮著至關重要的作用。隨著技術的進步,散熱變得越來越重要,了解散熱器設計和選擇過程的細微差別對工程師來說至關重要。通過仔細考慮材料選擇、幾何形狀、熱阻和環境因素,您可以創建有效處理熱量并保持長期可靠性的 PCB 設計。
無論您是處理簡單的低功耗電路還是復雜的高密度電路板,本指南中概述的原則都提供了通往成功的路線圖。從準確的熱負荷計算開始,選擇適合您需求的散熱器,并通過測試驗證您的設計。通過這些步驟,您將有能力管理熱挑戰并構建強大、高效的 PCB 系統。
