初學者的回流焊:SMT組裝綜合指南
如果您是電子制造的新手,并且想知道如何將微小的元件連接到電路板上,那么回流焊就是答案。該工藝是表面貼裝技術 (SMT) 組裝的基石,可讓您在組件和印刷電路板 (PCB) 之間建立可靠的連接。在本指南中,我們將引導您完成回流焊過程,從焊膏應用到設置回流焊爐,使初學者易于理解和應用。
回流焊是電子制造中廣泛使用的一種技術,用于將表面貼裝元件連接到 PCB。與傳統的通孔焊接不同,在傳統的通孔焊接中,元件入孔中并手動焊接,而回流焊使用一種稱為焊膏的粘性混合物將元件固定到位,然后在受控的加熱過程中將其熔化。這創造了牢固、持久的連接,非常適合現代電子產品中微小、密集的組件。
回流焊的重要性在于其效率和精度。它允許同時焊接數千個元件,非常適合大批量生產。對于初學者來說,掌握這項技術可以在家中或小作坊中創建緊湊的專業級電路板。
在深入研究回流焊工藝之前,了解表面貼裝技術 (SMT) 會很有幫助。SMT 是指將電子元件直接安裝到 PCB 表面,而不是將其插入鉆孔的方法。這項技術允許更小、更輕、更高效的設計,這就是為什么它被用于幾乎所有現代電子產品,從智能手機到筆記本電腦。
SMT 元件通常比通孔元件小得多,尺寸通常以毫米為單位。例如,常見的 SMT 電阻器可能只有 1.6 mm 長和 0.8 mm 寬(稱為 0603 封裝)。這些微小的部件需要精確的放置和焊接技術,這就是回流焊成為首選方法的地方。
回流焊工藝包括幾個關鍵階段,每個階段對于實現成功的組裝都至關重要。下面,我們將該過程分解為可管理的步驟,供初學者遵循。
回流焊的第一步是將焊膏涂在 PCB 上。焊膏是微小的焊料顆粒和助焊劑的混合物,助焊劑是一種有助于清潔表面和改善焊料流動性的化學試劑。焊膏僅涂在放置元件的焊盤上,確保精確焊接。
對于小規?;蛟凸ぷ?,您可以使用注射器或小刮刀手動涂抹焊膏。但是,在專業設置中,會使用模板。模板是一種薄金屬板,其切口與 PCB 的焊盤相匹配。您可以使用刮刀將漿料涂抹在模板上,確保每個焊盤上都有均勻的層(通常約為 0.1 至 0.15 毫米厚)。
提示:使用一批新的焊膏并將其存放在陰涼環境(約 4-10°C 或 39-50°F)中,以保持其粘度和有效性。涂抹過多或過少的焊膏都會導致連接不良或焊橋。
涂上焊膏后,下一步是將元件放置到 PCB 上。糊狀物的粘性可將組件暫時固定到位。對于從事小型項目的初學者,可以使用鑷子手動定位組件。確保每個元件與其相應的焊盤正確對齊 - 未對準會導致焊接缺陷。
在更大規模的生產中,自動拾取和放置機器用于以令人難以置信的精度定位組件,通常以每小時數千次放置的速度進行定位。不過,對于業余愛好者來說,耐心和穩定的手是關鍵。從較大的組件開始,然后再移動到較小的組件,以避免零件脫離位置。
提示:仔細檢查二極管和電容器等極化元件的方向。不正確的放置會導致焊接后電路故障。
放置元件后,PCB 在回流爐中加熱,以熔化焊膏并形成永久連接?;亓鳡t通過多個溫度區提供受控?zé)崃浚裱囟ǖ妮喞?,以確保正確焊接而不會損壞元件。

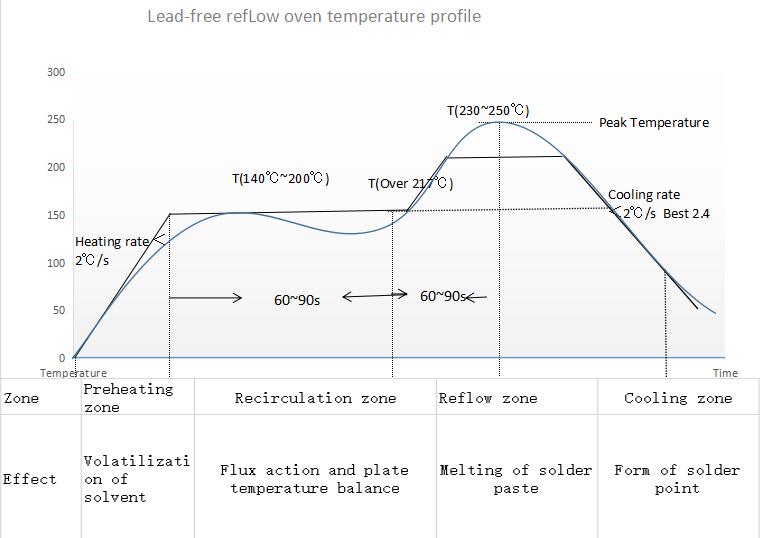

回流焊工藝通常包括四個階段:
預熱:溫度緩慢上升(每秒 1-3°C)至 150-180°C (302-356°F) 左右。這會激活焊膏中的助焊劑,去除氧化物并為焊接表面做好準備。
浸泡:溫度保持穩定 60-120 秒,以確保整個電路板均勻加熱,最大限度地減少對組件的熱沖擊。
回流 焊:溫度峰值為 220-250°C (428-482°F),具體取決于焊料類型,持續約 20-40 秒。這會熔化焊料,形成堅固的接頭。
冷卻:溫度逐漸降低(每秒 2-4°C)以固化焊料,而不會在接頭中引起應力或裂紋。
對于無法使用專業回流焊爐的初學者,可以修改烤箱或熱板等替代品以進行回流焊。然而,這些需要仔細監測以模擬溫度曲線。
冷卻后,檢查 PCB 是否有焊接缺陷。常見問題包括焊橋(焊料連接兩個不應連接的焊盤)、冷接點(由于熱量不足而導致連接較弱)或邏輯刪除(由于加熱不均勻?qū)е略绷ⅲJ褂梅糯箸R或顯微鏡仔細觀察,尤其是小元件。
如果發現缺陷,通??梢杂美予F或熱風返修臺修復。對于較大的問題,電路板可能需要在更正后再次進行 Reflow 流程。
對于初學者來說,回流焊最關鍵的方面之一是了解和設置正確的回流爐溫度曲線。每種類型的焊膏和 PCB 組件都有特定的熱要求,通常由焊膏制造商在數據表中提供。
對于因環境法規而很常見的無鉛焊膏,回流期間的峰值溫度通常約為 240-250°C (464-482°F)。對于含鉛焊膏,峰值較低,約為 210-220°C (410-428°F)。高于液相線(焊料熔化的溫度)的時間應保持在 30-60 秒之間,以避免元件過熱。

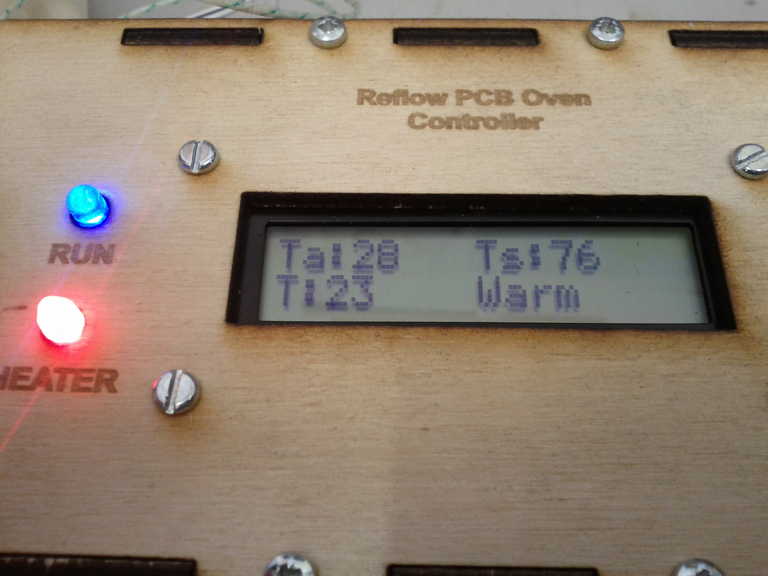

如果您使用的是烤面包機等 DIY 設置,請購買熱電偶或溫度探頭來監測熱量。手動調整設置以接近預熱、浸泡、回流焊和冷卻階段。一些面向業余愛好者的現代回流焊爐帶有預編程的配置文件,使這一步更容易。
提示:在焊接關鍵項目之前,請務必使用廢 PCB 測試您的回流焊爐設置。這可以幫助您微調配置文件并避免代價高昂的錯誤。
即使經過精心準備,回流焊也會帶來挑戰,尤其是對于初學者而言。以下是一些常見問題和解決方案:
焊橋:由過多的焊膏或未對準的元件引起。通過使用適量的糊狀物并確保精確放置來防止這種情況。用烙鐵和燈芯固定橋,以去除多余的焊料。
冷接縫:由于熱量不足或組件與焊盤之間接觸不良而造成的。確保您的回流焊爐達到正確的峰值溫度,并檢查焊膏應用是否正確。
墓碑:當元件的一端在回流焊過程中由于加熱不均勻而翹起時發生。使用平衡的溫度曲線,并確保漿料均勻分布在元件的兩個焊盤上。
組件損壞:過熱會損壞 IC 等敏感元件。堅持推薦的溫度曲線,避免長時間暴露在峰值熱量下。
從回流焊和 SMT 組裝開始可能會讓人望而生畏,但以下技巧將幫助您取得成功:
從小處著手:在處理具有微小零件的復雜電路板之前,先練習簡單的設計和較大的組件(如 1206 封裝電阻器)。
投資工具:一把好的鑷子、一個放大鏡和一個基本的回流焊設置(甚至是改進的烤面包機烤箱)可以產生很大的不同。
遵循數據表:請始終參考焊膏和元件數據表,了解具體的溫度和處理指南。
保持清潔:在清潔的環境中工作,避免灰塵或碎屑污染焊膏或 PCB。
記錄您的流程:記下您的回流焊爐設置和結果,以隨著時間的推移改進您的技術。
雖然回流焊可以在家中完成,但專業的 SMT 組裝服務具有優勢,尤其是對于大型項目或精度至關重要時。在捷配,我們?yōu)?PCB 制造和組裝提供端到端解決方案,確保使用最先進的設備獲得高質量的結果。我們的團隊處理從焊膏應用到最終檢查的所有工作,節省您的時間并降低出錯的風險。
對于初學者來說,與專業服務合作也是一個學習機會。您可以從自己組裝小型項目開始,然后隨著需求的增長擴展到專業服務。
對于任何對電子組裝感興趣的人來說,回流焊接都是一項必不可少的技能,尤其是隨著緊湊型表面貼裝設計的興起。通過了解本指南中解釋的回流焊接工藝,從焊膏應用到元件放置和回流爐設置,初學者可以獲得專業品質的結果。
