掌握回流焊溫度曲線的關鍵

  • 2025-07-09 08:57:00
  • 瀏覽量:76

回流焊是 PCB 制造中的關鍵工藝,掌握回流焊溫度曲線是實現高質量焊點和可靠電子組件的關鍵。無論您是工程師還是業余愛好者,了解回流焊曲線優化、回流焊區和溫度曲線都可以決定您的項目的成敗。在這份綜合指南中,我們將引導您了解回流焊溫度曲線的基本要素,分解每個區域(預熱、浸泡、回流和冷卻),并提供可行的成功技巧。



什么是回流焊溫度曲線?

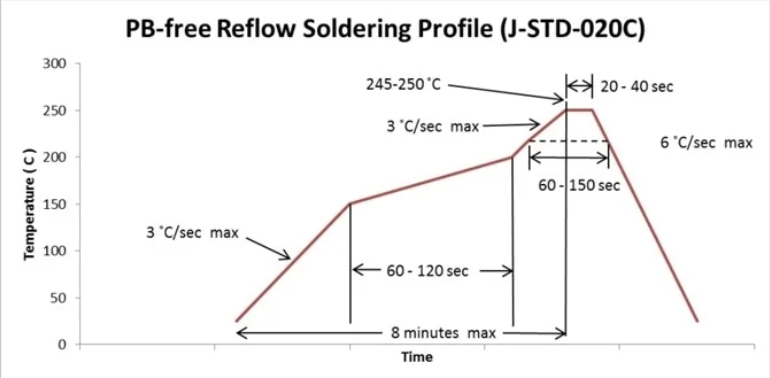

回流焊溫度曲線是一種時間-溫度圖,它決定了 PCB 組件在回流焊過程中的加熱和冷卻方式。這種曲線在表面貼裝技術 (SMT) 中至關重要,因為它可確保焊膏在活化、熔化和凝固的各個階段過渡,而不會對元件造成熱應力或產生塔式或空洞等焊接缺陷。

型材通常分為四個主要區域:預熱區、浸泡區、回流區和冷卻區。每個區域都有特定的用途和溫度范圍,根據焊膏的類型(無鉛或含鉛)和電路板上的元件量身定制。適當?shù)臏囟惹€可防止過熱、焊接不足或組件損壞等問題,確??煽亢鸵恢碌慕Y(jié)果。



為什么回流焊曲線優化很重要?

優化回流焊溫度曲線對于實現一致、高質量的焊點至關重要。設計不佳的配置文件可能會導致以下問題:

  • 潤濕不足,導致焊點薄弱或不完整。

  • 由于溫度的快速變化而對組件造成熱沖擊。

  • 焊接缺陷,如橋接、球化或空洞。

  • 組件未對準或過熱造成的損壞。

通過微調溫度曲線,您可以最大限度地降低這些風險,提高生產效率,并確保 PCB 組件的使用壽命?;亓骱盖€優化還考慮了電路板尺寸、元件密度和熱質量等變量,這些變量都會影響焊接過程中熱量的分布方式。




打破回流焊區

回流焊工藝中的每個區域在確保成功結果方面都發揮著獨特的作用。下面,我們將探討預熱區、浸泡區、回流區和冷卻區的用途、溫度范圍和持續時間,以及優化每個階段的技巧。

1. 預熱區:打好基礎

預熱區是回流焊溫度曲線的第一階段。其主要目標是逐漸將 PCB 組件的溫度從室溫提高到焊膏中的助焊劑變得活躍的水平。該區域可防止對組件進行熱沖擊,并確保熱量在整個電路板上均勻分布。

關鍵參數:

  • 溫度范圍:含鉛焊料通常為 25°C 至 150°C,無鉛焊料高達 180°C。

  • 持續時間:60 到 90 秒,具體取決于電路板的熱質量。

  • 溫升速率:每秒 1.5°C 至 3°C,以避免熱應力。

在這個區域,焊膏中的溶劑開始蒸發,助焊劑開始通過去除氧化物來清潔焊盤和元件引線的表面。如果溫度升高過快,可能會導致焊膏飛濺或加熱不均勻,從而導致缺陷。相反,緩慢上升會導致磁通量過度蒸發,從而降低其在后期的有效性。

優化提示:根據 PCB 的大小和復雜性調整預熱持續時間。對于熱質量較高的較大電路板,請略微延長預熱時間以確保均勻加熱。監控敏感元件的溫升速率,使其保持在每秒 3°C 以下。


2. 浸泡區:激活助焊劑

均熱區,有時稱為熱浸熱區或回流焊前區,保持穩定的溫度以充分激活焊膏中的助焊劑。此階段可確保助焊劑去除氧化物并為焊接表面做好準備,同時允許 PCB 和組件達到熱平衡。

關鍵參數:

  • 溫度范圍:含鉛焊料為 150°C 至 200°C;180°C 至 220°C,用于無鉛焊接。

  • 持續時間:60 到 120 秒。

  • 溫升速率:最小,通常接近每秒 0°C,以保持穩定性。

在均熱區,助焊劑用于清潔金屬表面,確保在焊料熔化時適當潤濕。此階段還有助于最大限度地減少整個范圍內的溫差,特別是對于具有不同元件尺寸或熱質量的裝配體。如果浸泡時間太短,助焊劑可能無法完全激活,從而導致焊接不良。如果時間過長,助焊劑會過度蒸發,從而降低其有效性。

優化提示:對于具有混合熱質量的電路板(例如,小型和大型組件),請略微延長浸泡時間,以確保所有區域都達到目標溫度。避免超過 120 秒,以防止助焊劑降解。



3. 回流區:熔化焊料

回流區是焊接過程的核心,在這里,溫度達到峰值以熔化焊膏,在元件和焊盤之間形成堅固、可靠的接頭。此階段需要精確控制,以確保焊料完全熔化而不會使組件過熱。

關鍵參數:

  • 溫度范圍:含鉛焊料為 210°C 至 240°C;240°C 至 260°C,用于無鉛焊接。

  • 峰值溫度:應比焊料的熔點高 20°C 至 40°C(例如,普通無鉛焊料為 217°C,因此峰值為 240°C 至 250°C)。

  • 液相線上方時間 (TAL):30 至 60 秒,以確保適當?shù)臐櫇窈徒涌p形成。

  • 期間:在回流焊區的總時間通常為 30 到 90 秒。

在這個區域中,焊膏從固態轉變?yōu)橐簯B(tài),潤濕焊盤和元件引線以形成冶金結合。液相線 (TAL) 以上的時間很關鍵——太短,焊料可能無法完全潤濕表面;時間過長,組件可能會遭受熱損傷或金屬間化合物過度生長,從而削弱接頭。

優化提示:使用熱電偶或分析工具測量 PCB 上的實際溫度,因為烤箱設置可能無法反映真實的電路板溫度。根據焊膏制造商的建議調整峰值溫度和 TAL,通??稍诋a(chǎn)品數據表中找到。



4. 冷卻區:固化焊料

冷卻區是回流焊溫度曲線的最后階段,熔融焊料在這里凝固形成永久接頭。受控冷卻對于防止熱應力、部件損壞或形成脆性金屬間化合物至關重要。

關鍵參數:

  • 溫度范圍:從峰值溫度降至 50°C 以下。

  • 冷卻速率:無鉛焊料每秒 2°C 至 4°C;對于含鉛焊料,為避免熱沖擊,速度稍慢。

  • 持續時間:30 到 60 秒,取決于冷卻方法(強制空氣或自然)。

快速冷卻會導致熱應力,導致焊點開裂或組件故障,而緩慢冷卻會因長時間暴露在高溫下而導致焊點顆粒狀或脆弱。理想的冷卻速率平衡了速度和控制,確保細晶粒焊料結構以實現最大強度。

優化提示:如果可用,請在烘箱中使用強制風冷,但要確保無鉛焊料的速率不超過每秒 4°C。對于小批量或原型板,允許在烤箱外自然冷卻,但要避免溫度突然下降(例如,將板放在寒冷的表面上)。




如何優化您的回流焊溫度曲線

回流焊曲線優化不是一個放之四海而皆準的過程。它需要根據您的特定 PCB 設計、組件和焊膏進行仔細調整。以下是微調溫度曲線的可行步驟:

  1. 從制造商指南開始:請參閱焊膏數據表,了解推薦的溫度范圍、TAL 和冷卻速率。與含鉛焊料(210°C 至 240°C)相比,無鉛焊料通常需要更高的溫度(240°C 至 260°C 峰值)。

  2. 使用分析工具:將熱電偶連接到 PCB 上的關鍵點(例如,靠近大型元件或高密度區域)以測量實際溫度曲線。將此數據與您的烤箱設置進行比較,并根據需要進行調整。

  3. 考慮熱質量:較大的電路板或具有較重銅層的電路板會吸收更多的熱量,需要更長的預熱和浸泡時間。相反,較小的電路板可能需要更短的持續時間以避免過熱。

  4. 測試和迭代:使用初始配置文件運行一小批電路板,檢查焊點是否有缺陷(例如,空隙、橋接),并相應地調整配置文件。使用 X 射線或目視檢查工具進行詳細分析。

  5. 考慮組件靈敏度:在數據表中檢查敏感元件(例如 LED、電容器)的最大額定溫度。確保峰值溫度和 TAL 不超過這些限制。

通過執行這些步驟,您可以創建自定義的回流焊接溫度曲線,以最大限度地減少缺陷并最大限度地提高特定組件的可靠性。




回流焊的常見挑戰以及如何解決這些挑戰

即使設計良好的溫度曲線,在回流焊過程中也可能出現問題。以下是一些常見問題及其解決方案:

  • 墓碑:當組件的一端由于加熱不均勻而從焊盤上抬起時,就會發生這種情況。解決方案:擴展浸泡區以確保整個板的溫度均勻。

  • Solder voids: 焊料空洞:困在焊點中的氣體會產生空隙,從而削弱連接。解決方案:優化預熱和均熱區,以允許助焊劑溶劑適當脫氣。

  • 潤濕不足:焊料無法正確粘合到焊盤或引線上。解決方案:略微增加 TAL 或檢查 PCB 表面是否有污染。

  • 組件損壞:過熱會導致組件開裂或降低性能。解決方案:降低峰值溫度或縮短回流焊區持續時間。

定期監測和調整您的回流焊曲線可以防止這些問題,確保一致、高質量的結果。




控制您的回流焊過程

掌握回流焊溫度曲線對于任何參與 PCB 組裝的人來說都是改變游戲規則的因素。通過了解和優化每個區域(預熱、浸泡、回流和冷卻),您可以實現可靠的焊點,最大限度地減少缺陷,并保護您的組件免受熱應力的影響。溫度曲線既是一門藝術,也是一門科學,需要仔細測量、測試和調整,以適應您的特定電路板和組件。
