階梯鋼網：具有不同元件高度的復雜PCB設計的解決方案
- 2025-07-03 09:10:00
- 瀏覽量：63
如果您因組件高度不同而面臨 PCB 設計復雜性的挑戰，階梯式模板提供了強大的解決方案。這些多級模板允許定制焊膏體積，確保在同一板上為不同尺寸和高度的元件實現最佳沉積。
什么是階梯鋼網，為什么它們?cè)?PCB 設計中很重要？

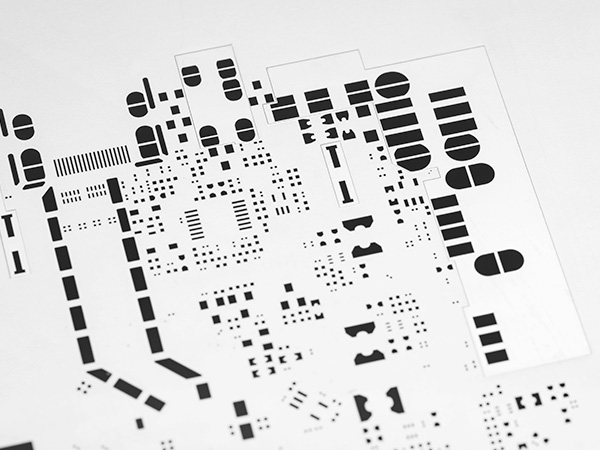

階梯鋼網，也稱為多級鋼網，是表面貼裝技術 （SMT） 組裝中使用的專用工具，用于將焊膏涂覆到 PCB 上。與傳統的平面模板不同，階梯模板的表面具有不同的厚度。這些厚度變化（通過蝕刻或激光切割產生）允許精確控制沉積在電路板不同區域的焊膏量。
為什么這很重要？在現代 PCB 設計中，組件的高度和尺寸通常會有很大差異。例如，電路板可能包括微小的 0201 電阻器以及較大的連接器或球柵陣列 （BGA）。在這樣的電路板上涂覆一層均勻的焊膏可能會導致諸如較大元件的焊膏不足或焊膏過多導致較小元件橋接等問題。階梯式模板通過根據每個組件的需要定制色漿量、減少缺陷和提高裝配可靠性來解決這個問題。
PCB 設計復雜性中元件高度變化的挑戰
隨著電子產品變得越來越緊湊和功能豐富，PCB 設計的復雜性急劇上升。單個電路板可以容納高度從 0.4mm 的片式電阻器到超過 2mm 的功率模塊或連接器的元件。這種元件高度變化在焊膏沉積過程中構成了重大挑戰。
使用厚度均勻的標準模板通常會導致漿料應用不均勻。例如，小元件可能會接收過多的焊膏，從而導致焊料橋接，而較大的元件可能會接收到太少的焊膏，從而導致焊點脆弱。根據行業研究，不適當?shù)暮父嗔繒?huì)導致高達 60% 的 SMT 組裝缺陷。這些問題不僅影響產品可靠性，還會增加返工成本和生產延遲。
階梯式模板通過允許制造商定制漿料沉積來正面解決這個問題。對于較大的組件，模板的較厚區域會沉積更多的焊膏，而對于較小的組件，較薄的區域會減少焊膏體積。這種有針對性的方法最大限度地減少了缺陷，并確保了整個電路板的一致焊接。
多層模板如何用于錫膏沉積

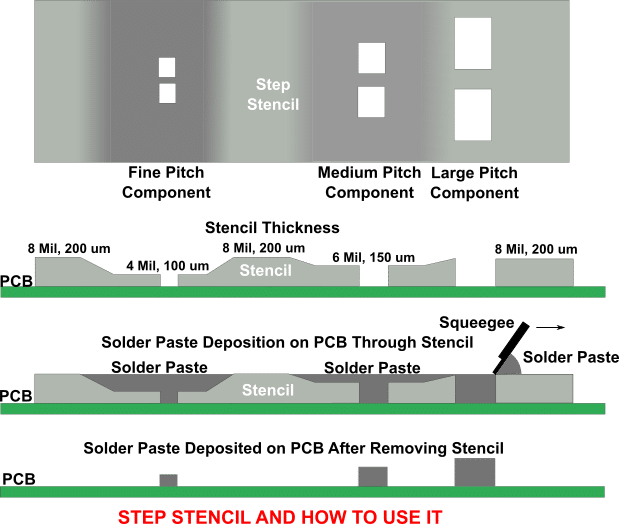

多級模板經過精密設計，可滿足 PCB 布局的特定要求。模板分為不同厚度的“臺階”或區域，較薄的區域通常從 0.1 毫米到 0.2 毫米不等，較厚的部分最高可達 0.25 毫米或更大。這些步驟是使用化學蝕刻或激光切割等先進制造技術創建的，可確保精確到幾微米。
在 SMT 過程中，將模板放置在 PCB 上，并使用刮刀將焊膏涂抹在其上。不同的厚度控制通過每個區域中的孔（開口）的糊狀物量。例如：
更薄的臺階（例如 0.1mm）可用于 0402 電容器等細間距元件，沉積最小的焊膏體積以防止橋接。
BGA 可以采用更厚的臺階（例如 0.2mm），確保有足夠的漿料在其許多引腳上正確形成接頭。
這種定制直接解決了組件高度變化的挑戰，使階梯模板成為具有不同組件類型的復雜設計的理想選擇。
在復雜 PCB 設計中使用 Step Stencils 的好處
階梯式模板為處理復雜 PCB 布局的制造商和工程師提供了多項優勢。以下是一些主要優勢：
1. 提高焊點可靠性
通過向每個組件輸送適量的焊膏，階梯式模板降低了接頭脆弱或有缺陷的風險。例如，SMT 組裝的一項研究發現，與標準模板相比，使用多層模板可以將焊點故障減少多達 30%。
2. 減少缺陷和返工
焊料橋接、立碑和焊膏不足等問題在元件高度變化的電路板中很常見。階梯鋼網通過優化色漿量、節省返工時間和資源來最大限度地減少這些缺陷。這在大批量生產中尤其有價值，因?yàn)榧词故?1% 的缺陷率也可能導致重大損失。
3. 與 Mixed Technology Boards 的兼容性
現代 PCB 通常結合了表面貼裝和通孔元件，每種元件都需要不同的漿料量。階梯式鋼網可以在一塊板上容納這些混合技術，從而簡化組裝過程，而無需多個鋼網或手動調整。
4. 復雜設計的成本效益
雖然階梯鋼網由于制造復雜而可能具有較高的前期成本，但從長遠來看，它們通過減少缺陷和提高產量來節省資金。對于復雜的 PCB 設計，對多層模板的投資通常會通過提高生產效率而迅速獲得回報。
階梯鋼網在 PCB 制造中的應用
階梯式鋼網在 PCB 設計復雜性較高的行業和應用中特別有價值。以下是它們閃耀的一些常見情況：
消費電子產品：智能手機和可穿戴設備等設備將各種組件封裝在狹小的空間內。階梯式模板可確保從微芯片到電源連接器的所有產品都能精確地沉積焊膏。
汽車電子：隨著電動汽車和高級駕駛輔助系統 （ADAS） 的興起，汽車 PCB 通常采用各種用于電源管理和傳感器的組件。多級鋼網有助于在惡劣條件下保持可靠性。
醫療設備：在可靠性不容妥協的醫療電子產品中，階梯式模板支持組裝具有不同組件高度的緊湊、高密度電路板。
工業設備：工業控制系統通常使用較大的元件和細間距 IC。階梯式模板提供了在這些電路板上進行一致焊接所需的靈活性。
設計和使用 Step Stencil 的最佳實踐
為了最大限度地發揮階梯鋼網在解決 PCB 設計復雜性方面的優勢，請?jiān)谠O(shè)計和制造過程中遵循以下最佳實踐：
1. 在設計階段的早期進行協作
在 PCB 設計過程中與您的模板制造商密切合作。分享有關元件高度、焊盤尺寸和焊膏要求的詳細信息。這可確保模板的臺階級別準確匹配您的電路板需求。
2. 優化孔徑設計
模板孔徑（開口）的大小和形狀在焊膏沉積中起著至關重要的作用。對于細間距元件，請使用減小面積比（通常為 0.5 至 0.6）的較小孔徑，以防止過度漿料。對于較大的組件，請?jiān)黾涌讖酱笮∫源_保足夠的焊膏體積。
3. 測試和驗證
在全面生產之前，使用階梯模板運行測試批次，以驗證所有元件類型的漿料沉積。使用自動光學檢測 （AOI） 等檢測工具檢查均勻性，并在需要時調整鋼網參數。
4. 保持模板質量
階梯式鋼網需要小心處理和定期清潔，以防止糊狀物堆積或損壞多層表面。使用適當?shù)那鍧嵢芤翰摼W(wǎng)存放在受控環境中，以保持其精度。
步驟模板的限制和注意事項
雖然階梯式模板改變了復雜 PCB 設計的游戲規則，但它們也有一些限制需要牢記：
較高的初始成本：多級鋼網的制造工藝比標準鋼網更復雜，導致前期成本更高。然而，這通常被降低的缺陷率所抵消。
設計約束：并非所有 PCB 布局都適用于階梯模板。具有極密集元件間距的電路板在創建不重疊的不同階梯區域時可能面臨挑戰。
工藝復雜性：使用階梯鋼網可能需要調整 SMT 設備或工藝參數，例如刮刀壓力和速度，以確保焊膏應用的一致性。
盡管有這些考慮，但對于涉及元件高度變化和高 PCB 設計復雜性的項目，階梯鋼網的優點往往大于缺點。
如何為您的項目選擇合適的模板
選擇合適的模板取決于您特定的 PCB 設計和制造目標。以下是在決定階梯型模板是否適合您的項目時需要考慮的一些因素：
組件多樣性：如果您的電路板包含各種元件尺寸和高度，則階梯模板可能是精確焊膏沉積的最佳選擇。
產量：對于減少缺陷至關重要的大批量運行，投資多層模板可以隨著時間的推移節省大量成本。
預算限制：如果前期成本是一個問題，請?jiān)u估減少返工的長期好處是否證明對階梯型模板的初始投資是合理的。
咨詢經驗豐富的鋼網供應商可以幫助您確定滿足您特定需求的最佳解決方案，確保與您的設計和裝配流程兼容。
使用階梯模板簡化復雜的 PCB 設計
面對日益增長的 PCB 設計復雜性，階梯鋼網為管理元件高度變化提供了可靠且高效的解決方案。通過精確控制焊膏沉積，多級模板減少了缺陷，提高了焊點可靠性，并簡化了最復雜電路板的組裝過程。
無論您是從事消費電子產品、汽車系統還是醫療設備的工作，將階梯鋼網集成到您的制造工作流程中都可以提高產品的質量和一致性。通過遵循最佳實踐并與值得信賴的合作伙伴合作，您可以充分利用這項技術的潛力來應對現代 PCB 組裝的挑戰。
