掌握雙面PCB組裝：最佳元件放置的綜合指南
- 2025-07-03 09:16:00
- 瀏覽量：45
雙面 PCB 組裝可以改變緊湊、高性能設計的游戲規則，但它也帶來了獨特的挑戰。在本綜合指南中，我們將介紹雙面 PCB 設計規則、SMT 元件放置最佳實踐和雙面板的回流焊接挑戰。無論您是初學者還是經驗豐富的工程師，您都會找到可行的技巧和詳細的見解，以優化您的設計以實現制造成功。
雙面 PCB 組裝簡介
雙面 PCB 是現代電子產品的熱門選擇，因為它們允許將元件放置在電路板的兩側，從而有效地將電路的可用空間增加一倍。這種設計非常適合空間非常寶貴的緊湊型設備，如智能手機、物聯網小工具和醫療設備。但是，靈活性越高，復雜性就越大。正確的元件放置和遵守設計規則對于避免組裝過程中的信號干擾、熱不平衡和焊接缺陷等問題至關重要。
在本指南中，我們將介紹掌握雙面 PCB 組裝的基本知識。從了解基礎知識到應對回流焊等高級挑戰，您將獲得創建高效可靠設計所需的知識。讓我們深入了解雙面 PCB 元件放置和設計的關鍵方面。
為什么雙面 PCB 組裝很重要
與單面板相比，雙面 PCB 具有顯著優勢。它們?yōu)樵妥呔€提供了更多空間，在不增加電路板尺寸的情況下實現更密集、更復雜的電路。這使它們成為尺寸和重量是關鍵因素的應用的理想選擇。然而，在電路板兩面工作的復雜性增加，給設計、裝配和制造帶來了挑戰。
元件放置不當會導致信號之間的串擾、熱量分布不均勻和焊接困難等問題。通過掌握雙面 PCB 設計規則和布局策略，您可以最大限度地降低這些風險，并確保您的電路板按預期運行。讓我們探討指導成功的雙面 PCB 組裝的基本原則。
成功的雙面 PCB 設計關鍵規則
設計雙面 PCB 需要仔細規劃，以確保功能性和可制造性。以下是一些需要遵循的基本設計規則：
圖層分配：將特定功能分配給板的每一側。例如，將電源層和接地層放在一側以最大限度地降低噪聲，同時將高速信號組件放置在另一側以減少干擾。這有助于管理信號完整性，尤其是對于 100 MHz 以上的頻率。
Via Placement：戰略性地使用過孔來連接頂層和底層之間的走線。避免在元件下方放置過孔，因為這會干擾焊接。在高元件區域，將通孔密度保持在每平方英寸 50 個過孔以下，以防止出現制造問題。
間隙和間距：元件和走線之間保持足夠的間距，以避免短路。對于大多數設計來說，走線之間的最小間隙為 0.2 mm （8 mils），元件之間的最小間隙為 0.5 mm （20 mils） 是一個很好的起點。
熱平衡：將發熱元件均勻分布在兩側，以防止回流焊接時翹曲。例如，如果電源 IC 耗散 2W 的熱量，請避免將附近的其他熱源聚集在同一側。
通過遵守這些雙面 PCB 設計規則，您可以為電路板奠定基礎，使其更易于組裝，并且在制造過程中不易出錯。

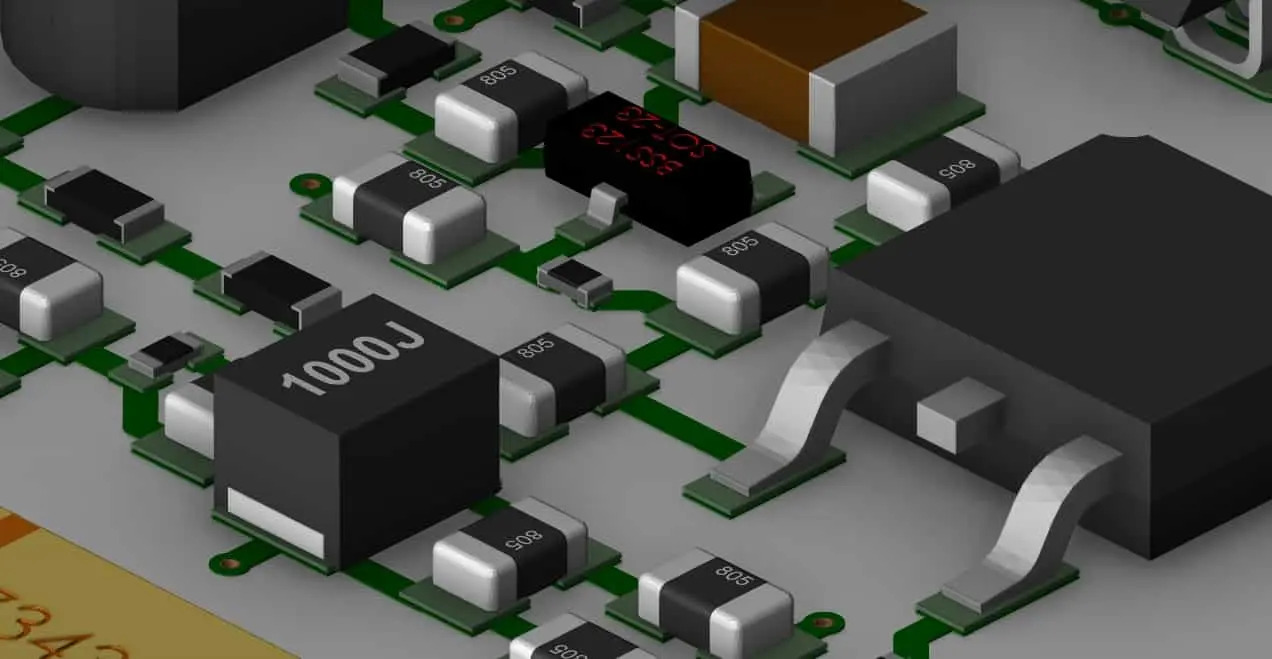

雙面 PCB 的 SMT 元件放置最佳實踐
表面貼裝技術 （SMT） 是組裝雙面 PCB 的主要方法，因為它的效率和與自動化流程的兼容性。但是，將 SMT 元件放置在電路板的兩側需要精度以確?？煽啃?。以下是為雙面設計量身定制的一些 SMT 元件貼裝最佳實踐：
1. 優先考慮組件重量和尺寸
在組裝過程中，較大和較重的組件（例如連接器和電容器）通常應放置在 PCB 的底部。這可以防止它們在電路板翻轉時的第二次回流焊過程中脫落。例如，重量超過 5 克的部件通常更適合用于底部以確保穩定性。
2. 按功能對組件進行分組
將相關元件放在一起，以最大限度地減少走線長度并減少信號延遲。對于高速設計，將微控制器和內存芯片等關鍵組件之間的距離保持在 10 mm 以內，以在高達 500 MHz 的速度下保持信號完整性。
3. 避免重疊的高密度區域
均勻分布組件，以避免一側過度擁擠。重疊的高密度區域會導致熱量集中和焊接缺陷。以平衡布局為目標，其中任何一側都不會超過 70% 的組件覆蓋率。
4. 考慮 Pick-and-Place Machine 的限制
將組件對齊到網格模式中，以一致的方向（例如 0° 或 90°）簡化自動化裝配。這減少了放置過程中的錯誤，并確保與標準拾取和放置機器的兼容性，這些機器通常具有角度放置約束。
遵循這些 SMT 元件貼裝最佳實踐將幫助您實現兼具功能性和可制造性的設計，從而最大限度地降低組裝過程中的風險。
雙面 PCB 的回流焊挑戰
回流焊是雙面 PCB 組裝中的關鍵步驟，但由于需要在兩側焊接元件，因此它帶來了獨特的挑戰。了解并解決雙面板的這些回流焊挑戰對于成功至關重要。
1. 第二次回流焊期間的組件位移
在第二次回流焊期間（當電路板翻轉時），底部的元件可能會因重力和熔化的焊料而移動或脫落。為了緩解這種情況，第一面使用高溫焊膏，并在必要時確保用粘合劑固定較重的組件（超過 5 克）。
2. 熱不平衡
回流焊過程中熱量分布不均勻會導致電路板翹曲，從而導致焊點不良。例如，如果一側有一個大的銅澆注作為散熱器，它可能比另一側冷卻得更快。為了解決這個問題，通過平衡銅面積和元件密度來設計熱對稱性。將兩側之間的銅澆注差異限制在 20% 以下。
3. 焊點可靠性
雙面板通常需要多次回流焊，這可能會對焊點造成壓力，并導致立碑等缺陷，即由于加熱不均勻，小元件會直立。對于無鉛焊料，使用回流焊曲線逐漸升高（每秒 1-2°C）至 245°C 的峰值溫度，以最大限度地減少熱沖擊。
4. 助焊劑殘留和清潔
隨著時間的推移，積聚在密集封裝的雙面板上組件之間的助焊劑殘留物會導致腐蝕。盡可能選擇免清洗助焊劑，或確保在回流焊后使用異丙醇徹底清潔以去除殘留物，尤其是在間隙小于 0.3 mm 的區域。
通過預測雙面 PCB 的這些回流焊接挑戰并實施建議的解決方案，您可以提高組裝板的可靠性和質量。
優化雙面 PCB 組裝的高級技巧
除了基礎知識之外，還有一些高級策略可以進一步增強您的雙面 PCB 設計。這些技巧可以幫助您自信地處理復雜的項目。
信號完整性分析：對于高速設計，使用仿真工具分析信號完整性。通過調整走線寬度和層間距來保持受控阻抗（例如，RF 信號為 50 歐姆）。在 1.6 mm 厚的電路板上，典型的 0.15 mm 走線寬度可以在許多應用中實現這一點。
可測試性設計：在電路板的兩側包括測試點，用于在線測試。將它們放置至少相距 2 mm，以確保在調試期間可以接觸到探頭。
制造業的拼板：在設計 PCB 時考慮拼板，以優化裝配效率。在面板的單個板之間至少留出 5 毫米的距離，以便在組裝后實現干凈的分離。
這些先進的技術可以提升您的雙面 PCB 組裝工藝，確保即使是最苛刻的項目也能獲得更好的性能和可制造性。
雙面 PCB 元件放置中要避免的常見錯誤
即使是經驗豐富的設計師在處理雙面 PCB 時也會犯錯誤。以下是一些需要注意的常見陷阱：
忽略熱分布：將所有發熱元件放在一側會導致電路板翹曲。攤開穩壓器和功率晶體管等組件以平衡散熱。
俯瞰組件高度：底部的高組件可能會干擾自動組裝或外殼安裝。盡可能將底部組件的高度保持在 3 mm 以下。
忽略阻焊層膨脹：阻焊層膨脹不足（例如，焊盤周圍小于 0.05 mm）會導致焊料橋接。確保適當膨脹以露出足夠的銅以實現可靠的接頭。
避免這些錯誤將在設計和裝配階段節省您的時間和資源，從而使生產過程更加順暢。
在雙面 PCB 組裝中實現卓越
掌握雙面 PCB 組裝對于任何電子設計師來說都是一項寶貴的技能。通過遵循本雙面 PCB 元件放置指南，遵守雙面 PCB 設計規則，實施 SMT 元件放置最佳實踐，并解決雙面板的回流焊接挑戰，您可以創建滿足現代應用需求的高質量、可靠的設計。
