PCB多層板的拼板工藝與制造規范
- 2025-07-02 10:54:00
- 瀏覽量：96
拼板工藝不僅關系到生產效率，還直接影響到PCB的質量和性能。本文將詳細介紹多層PCB板的拼板工藝及相關制造規范，幫助設計師和工程師更好地理解這一技術過程。
一、什么是拼板工藝

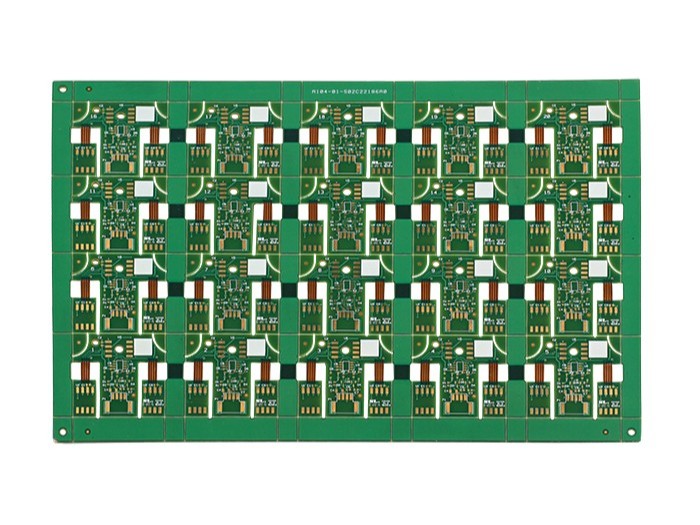

拼板工藝是指將多個單獨設計好的PCB電路板在制造過程中組合在一起，形成一個更大的板材。在生產過程中，這些拼板會一同進行后續的加工、曝光、蝕刻、鉆孔等工藝，最后再通過切割將其分離成各個獨立的PCB。拼板的主要目的是提高生產效率，降低生產成本。
對于多層PCB板，拼板工藝同樣適用。由于多層板通常由多個層次的電路組成，每一層的設計和生產都需要在整體拼板中進行處理。拼板工藝涉及到電路板的布局、層壓、鉆孔、切割等多個步驟，因此其設計和操作要求非常高。
二、拼板工藝的基本步驟
多層PCB拼板工藝主要包括以下幾個基本步驟：
1. 設計拼板布局
拼板布局是拼板工藝的第一步，也是最為關鍵的一步。布局設計不僅需要考慮電路板的整體結構，還要考慮生產過程中的切割方式、板材利用率以及最終產品的尺寸。
板材的最大利用率：設計時要盡量使拼板的排布緊湊，減少空隙，以提高材料利用率。這樣可以降低成本，減少浪費。
拼板的尺寸：拼板的尺寸應與后續加工設備的最大加工尺寸相匹配。太大的拼板會導致加工難度增大，太小則可能降低生產效率。
組件的位置安排：在拼板布局時，要確保元器件布局合理，避免在拼板后期拆分時造成組件的損壞或布局不合理。
2. 層壓與拼合
在拼板布局設計完成后，需要進行層壓工藝。層壓是將不同的PCB層壓合在一起，形成多層PCB板的過程。
層壓前的準備：確保每層電路板的對準性和預處理工藝良好，避免層壓后出現層間錯位或氣泡等缺陷。
拼合工藝：在多層板拼板時，需要特別注意電源層和信號層的正確拼接和對齊。通過高溫高壓的層壓設備，將每個層壓合成一個整體，確保層與層之間的緊密結合。
3. 鉆孔與孔加工
鉆孔工藝是拼板工藝中的關鍵步驟之一。在拼板之后，必須進行鉆孔以連接各層電路，并為后續元器件的安裝留出孔位。
通孔與盲孔的設計：多層板通常需要進行通過孔加工，將不同層次的電路連接在一起。通孔的設計應避免太過密集，以免影響散熱和信號傳輸。
鉆孔精度控制：鉆孔過程必須確?？椎奈恢煤统叽缇?，以保證拼板后的電路連接無誤。
4. 蝕刻與圖形加工
在鉆孔之后，進行蝕刻工藝。蝕刻的目的是去除電路板上不需要的銅層，形成所需的電路圖案。
圖形的分辨率與清晰度：蝕刻工藝中，電路圖案的分辨率和清晰度直接影響PCB的電氣性能。因此，必須確保蝕刻后的電路線寬符合設計要求，避免短路或開路的現象。
保護膜的使用：在蝕刻過程中，通常會使用保護膜來覆蓋不需要蝕刻的區域，以保證電路板的設計準確性。
5. 切割與分板
在完成了所有的加工工藝后，需要對拼板進行切割，將其分割成單獨的PCB。這一步驟要確保切割過程的精度，避免因切割不均勻?qū)е码娐钒鍝p壞。
切割方式：常用的切割方式包括激光切割和機械切割。激光切割適用于較為精細的設計，而機械切割則適用于大批量生產。
分板后的檢查：切割完成后，要進行檢驗，確保每個分板都符合設計規格，且沒有出現破損或其他質量問題。
三、拼板工藝中的關鍵設計要點
在多層PCB的拼板工藝中，有幾個關鍵設計要點需要特別注意：
1. 層間的對準與層壓
在多層PCB的拼板設計中，層與層之間的對準尤為重要。層壓過程中，如果對準不精確，可能會導致電路板出現層間錯位、焊盤位置不對等問題，從而影響電路的正常運行。
為避免這種問題，設計時需要精確測量每層電路板的對齊位置，并保證拼板后整體結構的穩定性。通常，設計師會在每一層電路板上加入對準孔（alignment holes），以幫助層與層之間的準確對接。
2. 拼板布局的合理性
在拼板布局設計時，需要考慮到PCB的最終用途和生產工藝。例如，如果電路板用于高頻電路，則需要在拼板過程中避免信號線過長或布線過密，從而保證信號完整性。
另外，要特別注意元器件的布置，盡量避免將元器件放置在拼板的邊緣或交接處，這樣可以減少在分板后對元器件的沖擊和損壞。
3. 熱管理設計
隨著多層PCB板的應用越來越廣泛，熱管理問題變得越來越重要。在拼板工藝中，設計時要特別注意熱管理，確保散熱路徑暢通。
多層PCB的熱量大多通過銅層和散熱孔進行傳導，因此，在拼板設計時，可以適當增加熱通道或散熱孔的數量和位置，以提高熱量的散發效率。
4. 生產工藝控制
多層PCB的生產工藝通常需要經過多個步驟，每一步都要求嚴格的質量控制。拼板工藝中，每個環節的操作都會直接影響到最終產品的質量。因此，在設計和生產過程中，需要確保每個工藝步驟的執行符合規范，避免因工藝問題導致拼板失誤。
四、拼板工藝的制造規范
為了確保多層PCB拼板的質量和生產效率，相關的制造規范必須嚴格遵循。以下是一些常見的制造規范：
材料選擇：選擇適合的基板材料和銅層厚度，對于保證熱管理和電氣性能至關重要。通常，F(xiàn)R4材料廣泛應用于普通多層PCB，而對于高頻或高功率應用，可能需要選擇PTFE或陶瓷基板等材料。
工藝控制：在拼板設計和制造過程中，要嚴格控制每個工藝步驟的精度。例如，鉆孔的尺寸精度、蝕刻的圖形分辨率、切割的尺寸精度等都需要在設計時充分考慮，并通過測試和檢驗進行確認。
尺寸公差：拼板的設計必須確保在生產過程中，所有板材的尺寸公差在允許范圍內。過大的公差可能導致后期的加工困難，影響電路的性能。
環境控制：在制造過程中，溫度、濕度等環境因素會影響PCB的質量，尤其是在層壓和鉆孔工藝中。因此，在制造過程中，必須保持生產環境的穩定，以確保工藝的精度和穩定性。
五、拼板工藝的質量檢測
為了確保多層PCB拼板的質量，必須進行一系列的質量檢測，主要包括：
尺寸檢測：通過測量拼板和分板后的尺寸，確保其符合設計要求。
電氣測試：通過電氣測試檢查PCB的導電性和信號完整性，確保電路正常工作。
熱分析：通過熱分析檢測拼板后的散熱效果，確保溫度不超過元器件的安全工作范圍。
外觀檢查：檢查拼板的外觀，確保無明顯的缺陷，如劃痕、裂紋、孔位錯位等。
多層PCB的拼板工藝是生產過程中至關重要的一環。通過合理的拼板布局、精確的工藝控制和嚴格的質量檢測，可以確保生產出高質量的多層PCB。隨著電子設備的不斷發展，
