首頁 > 技術資料 > THT 組裝為什么仍然很重要?

THT 組裝為什么仍然很重要?

  • 2025-07-02 11:00:00
  • 瀏覽量:62

THT 組件因其無與倫比的耐用性、可靠性和對特定應用的適用性而具有相關性。無論是用于高功率組件還是原型,THT 都提供了較新方法有時無法比擬的獨特優勢。在這篇博客中,我們將深入探討 THT 組裝應用、THT 組裝優勢以及在當今電子領域何時使用 THT 組裝。



什么是 THT 組裝,為什么它很重要?

通孔技術 (THT) 組件是一種將電子元件安裝到印刷電路板 (PCB) 上的方法,方法是將其引線插入預鉆孔并焊接在另一側。與將元件直接放置在電路板表面的表面貼裝技術 (SMT) 不同,THT 可產生牢固的機械粘合,使其成為某些場景的理想選擇。

雖然 SMT 由于其緊湊的尺寸和自動化友好的工藝而接管了大部分現代電子制造,但 THT 并沒有消失。在可靠性和穩健性不容妥協的行業中,它仍然發揮著至關重要的作用。從汽車系統到工業機械,THT 組裝不斷證明其價值。

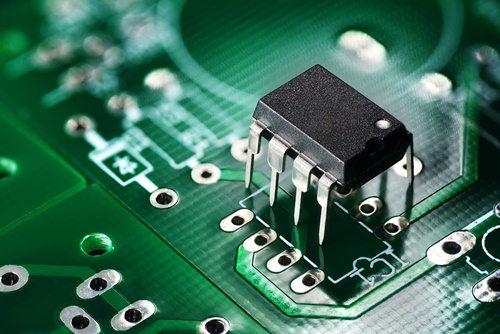

通孔組件 THT



THT 的主要優勢

了解 THT 組裝的優勢有助于闡明為什么這項技術仍然具有相關性。讓我們分解一下即使在 2025 年仍保持 THT 需求的主要好處。

1. 卓越的機械強度

THT 組件的突出優點之一是其機械強度。元件的引線穿過 PCB 并在另一側焊接,從而形成堅固的物理連接。這使得 THT 非常適合電路板可能面臨振動、沖擊或機械應力的應用。例如,在汽車電子產品中,組件必須承受不斷的運動和溫度變化,THT 可確保連接不會失敗。

2. 惡劣環境下的高可靠性

THT 組件以其在極端條件下的耐用性而聞名。與許多表面貼裝替代品相比,它們可以更好地處理高溫、潮濕和其他環境壓力源。這種可靠性是 THT 經常用于軍事和航空航天應用的原因,在這些應用中,故障不是一種可能性。典型的 THT 焊點可以承受熱循環(反復加熱和冷卻)而不會開裂,在模擬惡劣條件的測試中通常優于 SMT 焊點。

3. 更輕松的原型設計和維修

對于工程師和業余愛好者來說,THT 組裝是原型設計階段的首選。與微小的 SMT 部件相比,THT 元件的較大尺寸使其更易于手動處理和焊接。如果某個組件出現故障,在 THT 板上更換它非常簡單——只需拆焊、移除并插入新組件即可。這種易于維修也使 THT 成為教育項目和小規模生產運行的首選。

4. 更好的功率處理能力

THT 元件通常比 SMT 元件大,可以管理更高的功率水平。例如,THT 格式的功率電阻器或大型電容器可以處理可能過熱或損壞較小 SMT 等效器件的電流和電壓。在電源電路中,元件可能處理超過 50V 的電壓或超過 5A 的電流,THT 可確保安全性和性能。

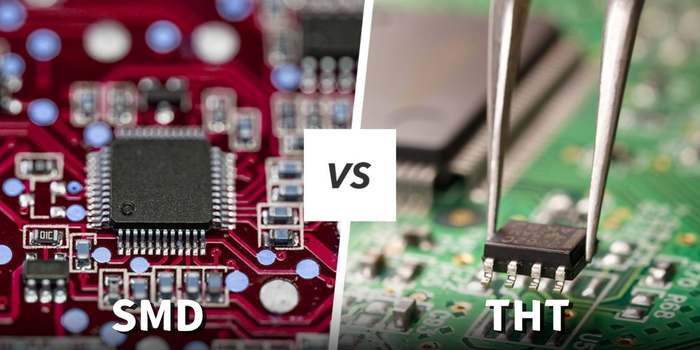

SMD 與 THT



現代電子產品中常見的 THT 組裝應用

雖然 THT 組裝似乎已成為過去,但它的應用在特定領域非?;钴S。探索 THT 裝配應用揭示了這項技術在當今世界的閃耀之處。

1. 汽車電子

在汽車行業,電子系統控制著從發動機性能到安全功能的方方面面。其中許多系統將 THT 組件用于繼電器和連接器等關鍵組件。THT 的機械穩定性確保在車內不斷振動和溫度波動的情況下,連接保持完整。例如,重型卡車中的控制單元通常依賴 THT 來實現長期可靠性。

2. 工業設備

工業機械通常在灰塵、潮濕和極端溫度的惡劣環境中運行。THT 組件廣泛用于電源控制系統、傳感器和電機驅動器中的組件。THT 堅固的焊點可以承受這些條件,確保工廠和工廠的不間斷運行。

3. 航空航天和軍事系統

可靠性在航空航天和軍用電子產品中至關重要。THT 經常用于通信設備、雷達系統和導航設備等高風險應用。該技術能夠承受機械應力和熱循環,使其成為必須在壓力下完美運行的設備的可靠選擇。

4. 高功率需求的消費電子產品

雖然大多數消費類產品現在使用 SMT 進行緊湊型設計,但一些設備仍然將 THT 用于特定部件。例如,音頻放大器和電源適配器通常將 THT 用于處理大量電源負載的大型電容器和變壓器。這些組件需要 THT 提供的額外穩定性和散熱性。

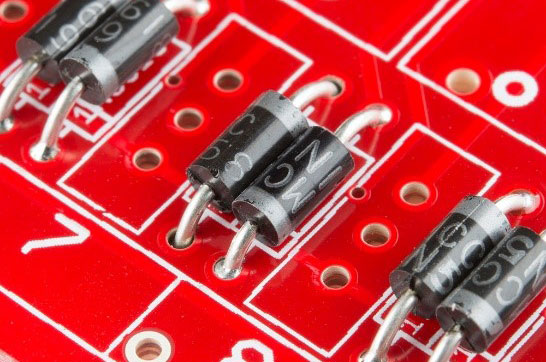

帶二極管的紅色 PCB



何時在項目中使用 THT

了解何時使用 THT 組裝可以對您的電子設計的成功產生重大影響。雖然 SMT 在緊湊、大批量生產中占據主導地位,但 THT 有自己的利基市場。以下是選擇 THT 有意義的關鍵場景。

1. 當耐用性至關重要時

如果您的項目將面臨惡劣的條件(想想極端溫度、振動或機械應力),THT 通常是更好的選擇。其堅固的焊點提供了 SMT 無法始終比擬的耐用性。例如,在天氣監測設備等戶外設備中,THT 可確保組件即使在大風或潮濕條件下也能保持安全。

2. 適用于大功率應用

當您的電路涉及高電壓或大電流時,THT 元件通常更合適。它們可以處理可能導致 SMT 元件因過熱而發生故障的功率水平。如果您正在設計的電源電路的額定功率超過 100W,那么 THT 可能是更安全的選擇。

3. 原型設計和測試期間

在設計的早期階段,當您仍在測試和調整電路時,THT 提供了無與倫比的便利。較大的組件更容易使用,尤其是在手工焊接時。此外,如果出現問題,更換 THT 元件比處理微小的 SMT 部件要簡單得多。

4. 適用于小批量或自定義構建

如果您正在處理小批量定制板或一次性項目,THT 可能更具成本效益。它不需要 SMT 組裝通常需要的昂貴的自動化設備。這使得 THT 成為小眾產品或低產量專用設備的實用選擇。



THT 組裝在現代電子產品中

雖然 THT 有明顯的好處,但它并非沒有缺點。了解這些挑戰有助于您就是否使用此技術做出明智的決策。

1. 較大的尺寸和空間限制

THT 元件比 SMT 元件更笨重,這在空間有限的設計中可能是一個問題。現代電子產品通常優先考慮緊湊性,因此 THT 可能不太適合智能手機或可穿戴設備等超小型設備。THT 的鉆孔也占用了寶貴的電路板空間,減少了其他元件的可用面積。

2. 組裝過程較慢

與高度自動化和快速的 SMT 相比,THT 組裝可能更慢,尤其是在手動完成的情況下。即使使用自動插入機,鉆孔和焊接的過程也需要更多時間。這可能會增加大規模制造的生產成本。

3. 大批量生產的成本較高

對于大規模生產,THT 的成本通常高于 SMT,因為涉及額外的步驟,例如鉆孔和手動焊接。如果您的項目需要數千個單元,則 SMT 可能是更經濟的選擇,除非耐用性或電源需求另有要求。



在混合設計中平衡 THT 和 SMT

在許多現代電子產品中,工程師使用混合方法,將 THT 和 SMT 結合在同一塊電路板上。此策略利用了這兩種技術的優勢。例如,電路板可能將 SMT 用于電阻器和微芯片等小型、低功率元件,而將 THT 用于連接器和大型電容器等高功率元件。

混合設計在電力電子領域很常見,其中空間效率和耐用性必須共存。通過仔細規劃布局,您可以優化電路板的性能和可靠性。這種平衡在可再生能源系統等應用中特別有用,在這些應用中,逆變器需要緊湊的邏輯電路以及強大的功率處理組件。



THT 組裝在電子產品中的未來

盡管 SMT 占據主導地位,但 THT 組裝不會很快消失。制造創新使 THT 流程更加高效,自動化系統縮短了裝配時間。此外,隨著汽車和航空航天等行業繼續需要高可靠性組件,THT 將保持其相關性。

新興趨勢還表明 THT 正在適應特定的現代需求。例如,THT 組件材料的進步正在提高其熱性能,使其更適合高功率應用。只要有需要承受惡劣條件的電子設備,THT 就會在行業中占有一席之地。




通孔技術組裝可能被一些人認為是“古老的”,但它在現代電子產品中的價值是不可否認的。憑借耐用性、可靠性和易于原型設計等明顯的 THT 組裝優勢,它仍然是特定項目的關鍵選擇。通過了解 THT 裝配應用(從汽車到航空航天)并了解何時使用 THT 裝配,您可以做出更明智的設計決策,平衡性能和成本。
