四層板層疊結構:原理與應用

  • 2025-07-02 09:50:00
  • 瀏覽量:71

隨著電子技術的不斷發展,電路板(PCB)在各種設備中的應用變得越來越廣泛。尤其是在現代電子產品中,高密度、多層次的電路板需求不斷增加。四層板作為一種常見的多層電路板結構,因其良好的性能和較高的集成度,在通信、計算機、汽車等多個領域得到廣泛應用。本文將重點介紹四層板的層疊結構、設計原理、制造工藝以及應用領域,幫助讀者更好地理解這一重要的電路板類型。



一、四層板的基本概念

四層板,顧名思義,是由四層電路層和多層絕緣材料組成的印刷電路板。其結構通常包括兩層信號層和兩層電源或接地層。四層板能夠有效地解決傳統雙面板存在的信號干擾、地線噪聲和布線復雜等問題,尤其適用于高速、高頻以及高密度的電路設計。

四層板的主要組成部分包括:

  1. 頂層信號層(Signal Layer 1):位于電路板的最上層,通常用于放置最關鍵的信號電路。

  2. 底層信號層(Signal Layer 2):位于電路板的最下層,常用于連接其他電路或者作為輸出層。

  3. 電源層(Power Layer):通常位于信號層之間,提供電源電壓,保證電路中各個元件的電力供應。

  4. 接地層(Ground Layer):與電源層配合使用,負責連接所有電路的接地信號,減少信號干擾和噪聲。

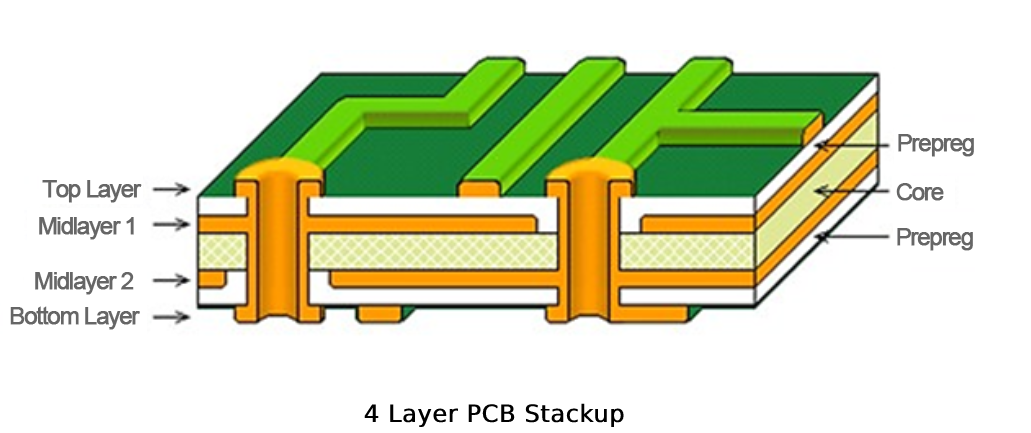

四層板的層疊結構決定了其電氣性能、信號完整性以及電磁兼容性。


二、四層板層疊結構的原理

四層板的層疊結構設計非常關鍵,因為它直接影響到電路板的性能和功能。層疊結構的合理安排可以有效地降低電磁干擾(EMI),提高信號的穩定性,并確保電源供給的穩定性。以下是四層板層疊結構的基本原理。

1. 信號層和電源層的合理布局

四層板的設計中,信號層和電源層的位置布局至關重要。一般來說,信號層會被安排在電路板的外層,以便于更好地布線。電源層和接地層通常安排在信號層之間,因為它們可以為信號層提供穩定的電源供應,同時減少信號干擾。

這種布局方式的優勢在于,電源層和接地層能形成一個屏蔽層,有效地減少信號層之間的串擾干擾和噪聲問題。此外,電源層和接地層還可以通過有效的電源分配,使整個電路板的電力供應更為穩定。

2. 信號層之間的屏蔽作用

四層板的層疊結構通過將信號層與電源層和接地層交替排列,形成了一個類似“夾心”的結構。這種結構能夠有效地屏蔽外部的電磁干擾,保持信號的完整性。電源層和接地層的作用類似于一個屏蔽罩,能夠減少外界的噪聲對信號的影響,同時減少信號在傳輸過程中的衰減和失真。

3. 垂直和水平信號傳輸

在四層板的設計中,信號層通常用于傳輸高速信號,而電源層和接地層則負責穩定電力和提供良好的接地。信號通常在PCB內部沿著水平和垂直方向傳輸。垂直信號傳輸是通過板層之間的通孔來完成的,這樣可以連接不同層之間的信號路徑。

在多層板中,信號傳輸?shù)穆窂胶托盘枌又g的相對位置非常重要。如果設計不當,可能會導致信號串擾或過度衰減。合理的層疊設計可以有效控制信號的傳輸速度,確保信號的完整性。


三、四層板的制造工藝

四層板的制造過程包括多道工藝步驟,其中最關鍵的是層壓和鉆孔工藝。下面簡要介紹四層板的主要制造流程。

1. 層壓工藝

層壓工藝是四層板生產中的關鍵環節。在這一過程中,設計好的電路層(信號層、電源層、接地層)會與絕緣材料(如預浸料)一同通過高溫高壓的方式進行熱壓,以形成多層結構。通過層壓工藝,四層板的不同電路層會被牢固地結合在一起,形成最終的電路板。

層壓時,要確保每一層的對準性,以避免后期出現信號傳輸錯誤或電源不穩定的問題。

2. 鉆孔工藝

鉆孔工藝是四層板制造中的另一項重要步驟。鉆孔用于創建層與層之間的通孔,使得不同層的電路可以互相連接。在四層板的設計中,通常會有通過孔,用于連接信號層和電源或接地層。

傳統的機械鉆孔技術與激光鉆孔技術都可以用于鉆孔工藝。激光鉆孔可以提供更高的精度和更小的孔徑,而傳統機械鉆孔則適用于大孔徑的加工。

3. 蝕刻工藝

蝕刻工藝用于去除電路板上不需要的銅箔層,形成電路路徑。通過化學腐蝕,電路板表面僅保留需要的導電部分,從而實現電路的精確連接。蝕刻工藝的精度直接影響到電路板的質量。

4. 電鍍工藝

電鍍工藝是四層板制造中的一種重要技術,主要用于對孔壁進行鍍銅處理。鍍銅能夠使得通孔具有導電性,從而保證不同層電路之間的信號連接。


四、四層板的應用領域

四層板由于其優越的性能,廣泛應用于多種高科技領域。以下是一些主要應用:

1. 通信領域

四層板在通信設備中得到廣泛應用。尤其是在移動通信基站、衛星通信等領域,由于信號頻率高、電路板尺寸要求緊湊,四層板能夠有效降低信號干擾和噪聲,保證通信設備的穩定運行。

2. 計算機與消費電子

計算機主板、筆記本電腦、智能手機等消費電子產品中,都可以看到四層板的身影。由于其良好的電磁兼容性和信號傳輸能力,四層板成為這些設備中不可或缺的基礎部件。

3. 汽車電子

隨著汽車智能化的推進,汽車電子設備的要求越來越高。四層板在汽車電子中的應用,尤其是在自動駕駛、車載娛樂系統等領域,起著至關重要的作用。其高密度的設計能夠容納更多的功能,保證汽車電子系統的穩定性和安全性。

4. 醫療設備

在醫療設備中,四層板常常用于傳感器、電源管理模塊等核心部件。由于醫療設備對穩定性和可靠性有著非常高的要求,四層板的精密設計能夠有效支持這些高精度設備的工作。


四層板作為一種高密度、多層次的電路板,憑借其優越的性能和穩定的電氣特性,在現代電子產品中得到了廣泛應用。其層疊結構通過合理配置信號層、電源層和接地層,有效減少了電磁干擾,提高了信號的完整性和電源的穩定性。隨著科技的不斷進步,四層板將在更多領域中發揮越來越重要的作用。
