如果您想了解 PCB 組裝的來龍去脈，那么您來對地方了。本指南將引導您完成完整的 PCB 組裝工藝流程，探索 SMT 等尖端 PCB 組裝技術，分享基本的 PCB 組裝最佳實踐，并提供詳細的 PCB 組裝設計指南。無論您是工程師、設計師還是制造商，這個全面的資源都將幫助您獲得高質量的結果和可作的見解。
什么是 PCB 組裝？快速概述
PCB 組裝，通?？s寫為 PCBA，是將電子元件連接到印刷電路板 （PCB） 以創建功能性電子設備的過程。它通過將元件焊接到指定的焊盤或通孔上，將裸露的 PCB 轉變?yōu)橥耆勺鞯膯卧?。這一過程在從消費電子到航空航天的行業中至關重要，在這些行業中，可靠性和精度是沒有商量余地的。
在本指南中，我們將分解 PCB 組裝的各個方面，確保您具備優化設計和生產工作流程的知識。從分步裝配過程到先進技術和設計技巧，我們都能滿足您的需求。
了解 PCB 組裝工藝流程
PCB 組裝工藝流程是一個結構化的步驟序列，可確保元件準確放置并固定在電路板上。遵循明確定義的工作流程可以最大限度地減少錯誤，并確保最終產品符合質量標準。以下是每個階段的詳細介紹：
1. 設計和準備
在組裝開始之前，必須完成 PCB 設計。這包括使用設計軟件創建原理圖和布局，確保正確放置元件，以及生成 Gerber 文件和物料清單 （BOM） 等制造文件。在這個階段進行充分的準備可以防止在組裝過程中出現代價高昂的錯誤。

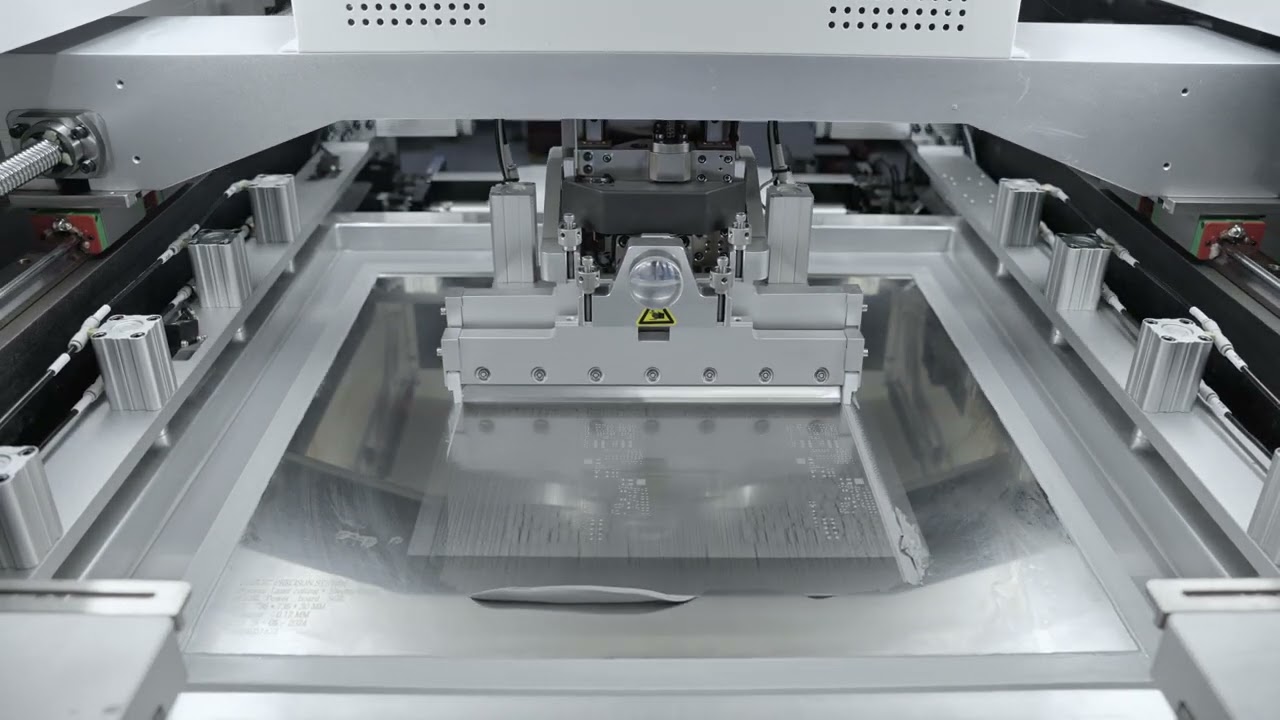

2. 模板印刷（錫膏應用）
對于表面貼裝技術 （SMT），該過程從使用模板將焊膏涂到 PCB 上開始。模板確保漿料僅沉積在將放置元件的焊盤上。精度是關鍵，因為焊膏不均勻會導致焊點不良。
3. 組件放置
接下來，將元件放置在 PCB 上。對于 SMT，自動拾取和放置機器用于高精度定位微小元件，通常以每小時數千次放置的速度進行定位。對于通孔元件，可以使用手動或半自動貼裝。
4. 回流焊（用于 SMT）
放置元件后，PCB 通過回流焊爐?？鞠浼訜犭娐钒逡匀刍父?，從而在元件和焊盤之間形成牢固的電氣和機械連接。溫度曲線經過仔細控制以避免熱損傷——例如，無鉛焊料的峰值溫度通常達到 240-260°C 左右。
5. 波峰焊（用于通孔）
對于通孔元件，通常使用波峰焊。PCB 通過一波熔融焊料，該焊料粘附在裸露的金屬區域。這種方法對于混合了 SMT 和通孔零件的電路板非常有效。
6. 檢驗和測試
焊接后，組裝好的 PCB 經過檢查。自動光學檢測 （AOI） 系統檢查未對準的元件或有缺陷的焊點。功能測試可確保電路板按預期運行，通常涉及特定頻率的上電測試和信號完整性檢查（例如，測試高速設計的信號速度高達 5 GHz）。
7. 最終組裝和包裝
測試后，PCB 可以集成到更大的系統中或封裝在保護外殼中。然后，使用防靜電材料進行包裝以備運輸，以防止靜電放電 （ESD） 損壞。
了解此 PCB 組裝工藝流程有助于規劃和優化生產時間表。每個步驟都需要精度，以確保最終產品的可靠性和功能性。
探索 PCB 組裝技術：SMT 及其他
PCB 組裝技術領域發展迅速，SMT（表面貼裝技術）引領現代電子制造。讓我們探索塑造該行業的關鍵技術及其優勢。
表面貼裝技術 （SMT）
SMT 是當今使用最廣泛的 PCB 組裝技術。與通孔技術不同，SMT 元件直接安裝在 PCB 表面，可實現更小、更密集、更高效的設計。以下是 SMT 的一些優勢：
緊湊的設計：SMT 元件要小得多，可實現對智能手機和可穿戴設備等設備至關重要的高密度布局。
高速生產：自動化 SMT 裝配線可以以高達每小時 100,000 個的速度放置元件，從而顯著縮短生產時間。
成本效益：減少材料使用和加快組裝速度降低了總成本，尤其是對于大規模生產。
然而，SMT 需要精確的設計和制造流程。例如，焊盤尺寸必須與元件封裝完全匹配（通常在 0.1 mm 的公差范圍內），以避免焊接缺陷。
通孔技術 （THT）
雖然 SMT 占主導地位，但通孔技術 （THT） 仍然適用于需要耐用性的應用，例如電力電子或工業設備。THT 元件的引線穿過 PCB 上的孔并在另一側焊接，從而提供更牢固的機械粘合。然而，THT 速度較慢，不太適合緊湊型設計。
混合裝配
許多現代 PCB 使用 SMT 和 THT 的組合來平衡性能和耐用性。例如，電路板可能對微控制器和電容器使用 SMT，而對承受機械應力的連接器使用 THT。
先進技術：微孔和 HDI
對于高密度互連 （HDI） 板，使用微孔（直徑小于 0.15 mm 的通孔）等技術在緊湊的空間內連接多層。這些進步對于高速應用至關重要，在這些應用中，1 GHz 以上頻率的信號完整性是重中之重。
通過利用 SMT 等這些 PCB 組裝技術，制造商可以滿足現代電子產品的需求，同時平衡速度、成本和性能。
實現最佳結果的 PCB 組裝最佳實踐
遵循 PCB 組裝最佳實踐可確保高質量結果并最大限度地減少生產問題。以下是在設計和組裝過程中要遵循的行之有效的策略：
1. 優先考慮可制造性設計 （DFM）
在設計 PCB 時要考慮制造。這意味著確保元件間距符合裝配公差（例如，SMT 元件之間至少保持 0.2 mm），并避免過于復雜的布局，這可能會導致生產過程中出現錯誤。
2. 使用標準組件
選擇具有標準尺寸的廣泛可用的組件。定制或過時的零件可能會延遲生產并增加成本。在設計階段檢查可用性和交貨時間。
3. 實施適當?shù)臒峁芾?/span>
散熱至關重要，尤其是對于高功率設計。在電源 IC 等組件下使用熱通孔（直徑為 0.3-0.5 mm）將熱量傳遞到接地層，防止運行過程中過熱。
4. 最大限度地減少信號干擾
對于高速設計，在走線上保持受控阻抗（例如，RF 信號為 50 歐姆），并保持信號路徑較短以減少串?dāng)_。將去耦電容器靠近 IC 電源引腳放置，以過濾噪聲。
5. 進行徹底的測試
不要跳過組裝后測試。使用 AOI 捕獲視覺缺陷，使用在線測試 （ICT） 驗證電氣性能。對于關鍵應用，執行環境測試以確保在不同條件下（如 -40°C 至 85°C 的溫度）的可靠性。
遵循這些 PCB 組裝最佳實踐可以顯著減少缺陷，提高良率，并確保您的電路板在現場可靠運行。
PCB 裝配設計指南：成功秘訣
設計用于組裝的 PCB 與組裝過程本身一樣重要。經過深思熟慮的設計最大限度地減少了錯誤并確保順利生產。這是一個實用的 PCB 組裝設計指南，可幫助您創建可制造且可靠的電路板。
1. 優化元件布局
按邏輯方式放置元件，將相關零件分組在一起以最小化跟蹤長度。對于 SMT，確保組件的方向一致，以簡化自動化裝配。在大型組件周圍保持至少 2 mm 的間隙，以便進行返工。
2. 自動化裝配設計
自動拾取和放置機器需要在 PCB 上設置基準標記以進行對齊。包括至少三個基準點，最好直徑為 1 mm，沿對角線放置在電路板上以獲得最佳精度。
3. 遵循 Trace 和 Via 準則
確保走線寬度足以滿足它們所承載的電流。例如，10 mil （0.254 mm） 走線可以在 1 oz 銅厚度下處理大約 1 A 的電流。使用具有適當直徑的過孔（例如，標準信號為 0.3 mm）以避免制造問題。
4. 包括清晰的文檔
提供詳細的裝配圖和帶有零件編號、數量和參考標號的 BOM。清晰的文檔可防止設計和制造團隊之間的溝通不暢。
5. 考慮拼板
如果生產多個 PCB，請設計拼板以優化制造效率。包括最小寬度為 0.3 mm 的分離片或 V 形刻痕，以便在組裝后分離電路板而不會損壞。
通過遵循此 PCB 裝配設計指南，您可以創建更易于組裝、測試和部署的電路板，從而最終節省時間和資源。
PCB 組裝中的常見挑戰以及如何克服這些挑戰
即使經過仔細規劃，PCB 組裝過程中也可能出現挑戰。以下是一些常見問題和解決這些問題的解決方案：
1. 焊點缺陷
由于回流焊曲線不正確或焊膏應用不良，可能會出現冷焊點或橋接等問題。使用逐漸升高的回流曲線（例如，每秒 1-3°C），以確保適當?shù)娜刍驼掣健?/span>
2. 組件錯位
未對準的組件通常是由于不準確的拾取和放置設置或缺少基準點造成的。驗證機器校準并包含清晰的基準標記，以將放置精度提高到 0.05 毫米以內。
3. 熱損傷
焊接過程中的過熱會損壞敏感元件。遵守制造商推薦的熱曲線，確保峰值溫度不超過組件限制（通常在 260°C 左右持續 10 秒）。
積極主動的措施和對細節的關注可以緩解這些挑戰，確保更順暢的裝配過程。
掌握 PCB 組裝以取得成功
PCB 組裝是一個復雜而必不可少的過程，它決定了電子設備的功能和可靠性。通過了解 PCB 組裝工藝流程，利用 SMT 等先進的 PCB 組裝技術，遵守 PCB 組裝最佳實踐，并遵循詳細的 PCB 組裝設計指南，您可以在項目中取得出色的成果
