多層PCB板的電源與地平面劃分規范

  • 2025-07-01 10:23:00
  • 瀏覽量:95

電源與地平面不僅僅是提供電流和電壓的基礎,它們的合理布局直接影響到信號的完整性、電磁兼容性、噪聲控制以及電源的穩定性。因此,如何劃分電源層和地平面是多層PCB設計中非常關鍵的一環。合理的電源與地平面設計可以大大提高系統的性能,減少信號干擾和噪聲,提升電路板的可靠性。


2. 電源與地平面設計的基本原則

2.1 電源與地平面的基本概念

在多層PCB設計中,電源層和地平面是兩個非常重要的設計元素。它們分別承擔著不同的職責:

  • 電源層:電源層提供穩定的電流和電壓給各個電路模塊。一般來說,電源層應該盡可能地平整并與地平面形成良好的配合,這樣有助于減少電源噪聲和電源阻抗。

  • 地平面:地平面是電路的參考電位,所有信號都相對于地平面進行傳輸。良好的地平面設計有助于降低信號的地回路干擾、減少噪聲和提升信號穩定性。

2.2 電源與地平面的作用

  • 減少噪聲:電源層和地層的正確布局有助于減少來自電源和地的噪聲干擾,提升信號的清晰度和可靠性。

  • 穩定電源:通過合理布置電源層,可以確保電源電壓的穩定性,減少電源波動對整個系統的影響。

  • 提高電磁兼容性(EMC):優化的電源與地平面設計可以減少電磁輻射和噪聲,提升電路的電磁兼容性。

  • 改善熱設計:合理的電源與地平面布局還能夠改善PCB的散熱性能,確保元件不會因過熱而故障。


3. 電源與地平面的設計規范

3.1 電源層與地層的相對位置

多層PCB中電源層與地平面的相對位置關系對于信號的完整性和電源的穩定性非常關鍵。通常建議將電源層和地層盡量靠近,以實現更好的電流回流路徑和電磁屏蔽效果。具體規范如下:

  • 接近層設計:電源層與地層應該相鄰布置,形成穩定的電流回路。這樣可以確保電流從電源層到地層的回流路徑最短,減少電阻和電感對電流傳輸?shù)挠绊憽?/span>

  • 層疊結構優化:一般來說,電源層和地層應該設計為一對相鄰層,中間層為信號層。通過這種結構可以有效減少電源噪聲對信號的影響。

3.2 地平面連續性與完整性

地平面的連續性和完整性是設計電源與地平面時需要特別注意的方面。如果地平面存在中斷或者不完整的情況,信號的地回路就會產生噪聲,影響信號的質量。以下是保證地平面連續性和完整性的設計建議:

  • 避免地平面分割:盡量避免將地平面分割成多個區域。如果必須分割,應當通過良好的電氣連接來確保地平面的整體性。

  • 大面積地平面:應盡量使用大面積的地平面,避免多個小塊地平面相互干擾。這樣可以減少信號的回流路徑,降低信號干擾。

  • 通過孔的設計:避免過多的過孔穿越地平面,因為過孔會產生信號的反射和噪聲。如果必須使用過孔,盡量將其安排在不影響信號傳輸?shù)膮^(qū)域。

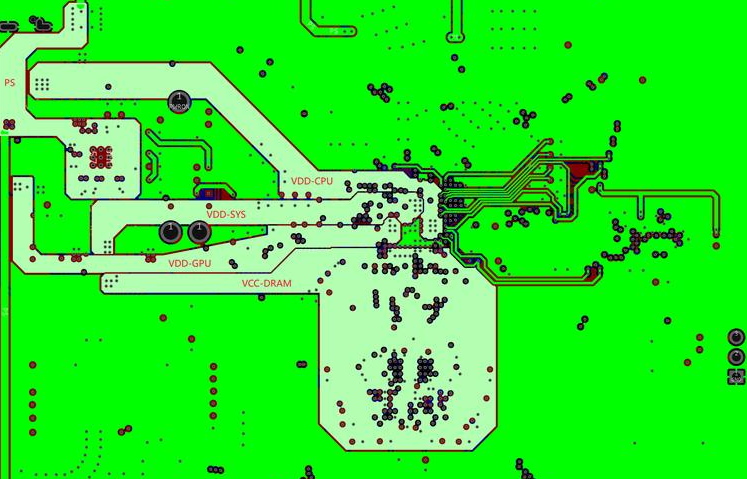

3.3 電源層設計與多電源層管理

在一些復雜的多層PCB設計中,可能需要多個電源層以供不同的電壓需求。在這種情況下,電源層的設計和管理顯得尤為重要。以下是電源層設計的幾條建議:

  • 電源層劃分:在多電源層設計中,應該確保每個電源層都與相應的地層相對應。每個電源層與地層之間的距離應該盡量保持一致,以確保電源傳輸穩定。

  • 電源層間隔:對于高頻電源,應該使用更薄的電源層,以減少電源噪聲的傳播。低頻電源層可以相對較厚,確保電流的穩定傳輸。

  • 去耦電容設計:去耦電容應放置在電源層和地層的接觸區域,能夠有效過濾電源噪聲,提升電源的穩定性。

3.4 信號層與電源層的隔離

在多層PCB設計中,信號層與電源層的隔離對于減少干擾至關重要。尤其是在高速信號傳輸時,信號與電源之間的干擾可能會導致信號失真和錯誤。為了避免這種情況,以下是一些設計策略:

  • 信號層隔離:盡量避免高速信號與電源層直接接觸??梢酝ㄟ^信號層與電源層之間插入接地層來實現電源與信號的隔離。

  • 層疊設計優化:將信號層置于電源層與接地層之間,能夠更好地屏蔽信號的噪聲和干擾,提升信號的穩定性。


4. 電源與地平面設計中的常見問題與解決方案

4.1 電源噪聲問題

電源噪聲問題是多層PCB設計中常見的問題之一。電源噪聲會導致信號的失真,影響整個電路的性能。電源噪聲通常來自于電源電壓的不穩定、元器件的功耗波動等。

解決方案:

  • 使用去耦電容器過濾電源噪聲。

  • 合理布置電源與地平面,減少電源噪聲的傳播路徑。

  • 保持電源層與信號層的隔離,避免電源噪聲直接影響信號。

4.2 地平面不完整問題

地平面不完整會導致地回路的閉合不良,進而引起信號干擾、噪聲增大等問題。

解決方案:

  • 保證地平面盡量連續,避免多地平面分割。

  • 如果需要分割地平面,應使用適當?shù)倪B接方式確保地平面的完整性。

  • 避免大量使用過孔穿越地平面,減少信號反射和噪聲。

4.3 電磁干擾問題

電源和信號層之間的電磁干擾(EMI)是設計中的一個難題,尤其是在高頻應用中,電源和信號層的干擾可能影響整個電路的穩定性。

解決方案:

  • 使用屏蔽技術隔離敏感信號。

  • 電源和信號層之間可以插入接地層,以減小電磁干擾。

  • 對電源層進行優化設計,減少電源噪聲的產生。



多層PCB的電源與地平面設計在電氣性能、信號完整性、電磁兼容性和散熱管理等方面起著至關重要的作用。通過合理的電源層與地層布局,設計師可以有效降低噪聲、提高電源穩定性并提升信號質量。良好的電源與地平面劃分能夠大大增強PCB的整體性能,確保系統的穩定運行。
