PCB多層板的過孔設計要求與可靠性分析

  • 2025-07-01 10:16:00
  • 瀏覽量:79

過孔的設計對多層PCB的性能、可靠性及制造成本有著深遠影響。過孔的設計不僅僅影響電路板的電氣性能,還直接影響到板材的機械強度和長時間的可靠性。因此,合理的過孔設計對PCB的質量至關重要,尤其是在高密度和高頻率的應用中,過孔的設計問題尤為突出。


技術原理

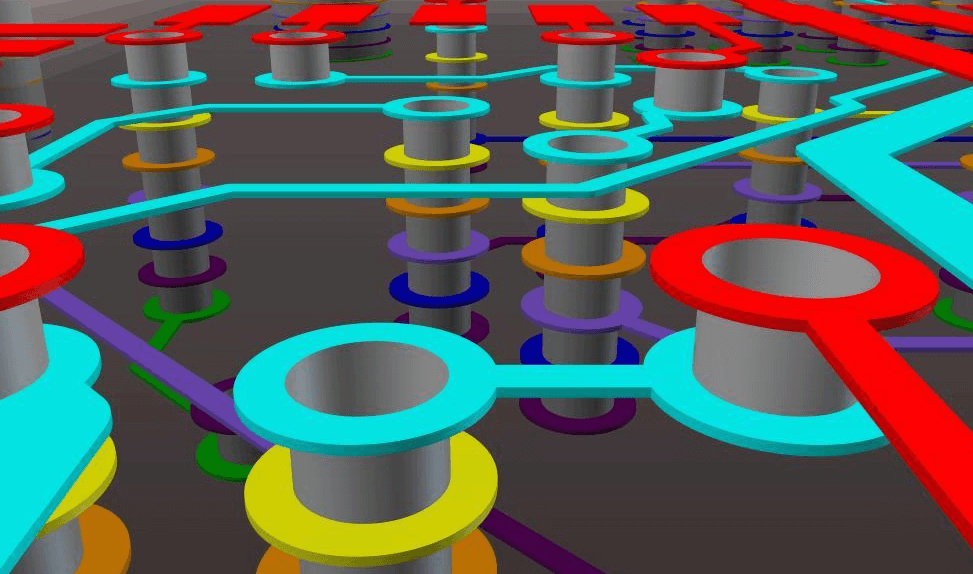

過孔通常是由導電孔和周圍的環形銅層構成。根據其位置和用途,過孔可分為貫穿孔(Through-hole)、盲孔(Blind-hole)和埋孔(Buried-hole)。在多層PCB中,過孔不僅僅是用來連接不同層之間的電路,還涉及到電氣、熱傳導和機械強度等多方面的考慮。

  1. 貫穿孔(Through-hole):貫穿孔是最常見的類型,它從PCB的一個表面一直穿透到另一個表面。這種過孔通常用于層間電連接,也可以用來安裝元件。由于其較長的加工時間和相對較大的空間需求,貫穿孔對于高密度PCB設計有時不適用。

  2. 盲孔(Blind-hole):盲孔僅從PCB的一面穿透至中間某一層,而不穿透整塊PCB。盲孔可以節省空間,提高PCB設計的密度,是高密度設計中常用的過孔類型。

  3. 埋孔(Buried-hole):埋孔是完全不與PCB的表面相連,僅用于層間連接。埋孔通常用于高層板中,不影響表面空間,因此可以為布線提供更多的空間。


過孔設計要求

1. 過孔的尺寸和孔徑

過孔的尺寸在設計時需要根據電路板的規格和元器件布局進行合理選擇。通常,過孔的直徑需符合以下幾點要求:

  • 孔徑過小可能導致電流通過能力不足,無法滿足電氣性能要求;

  • 孔徑過大會增加PCB的成本,并可能降低過孔的機械強度。

一般來說,過孔的直徑應根據PCB設計中所使用的線寬和間距來確定。較小的孔徑需要較精細的加工技術,而較大的孔徑則會浪費更多的空間,影響布線密度。

2. 過孔的層間連接

在多層PCB中,過孔的一個重要功能是連接不同的電路層。為確保信號的穩定傳輸和較低的阻抗,設計時應注意以下幾個方面:

  • 過孔應盡量選擇放置在信號層與電源層之間,避免將過孔布置在敏感信號的路徑上;

  • 對于高速信號的傳輸,過孔的數量應最小化,以減少信號損失和串?dāng)_。

3. 過孔的位置選擇

過孔的布置應盡量避免在關鍵信號線路附近。特別是在高速電路設計中,過孔可能會增加信號的反射和串?dāng)_。因此,過孔應布置在非敏感區域,避免直接穿越信號層。

4. 過孔的焊盤設計

過孔的焊盤設計需要滿足一定的標準,以保證焊接過程的可靠性。焊盤尺寸要與過孔的直徑匹配,同時考慮到焊接時熱傳導和冷卻的因素,焊盤應具有足夠的承載能力。

5. 過孔的孔壁質量

過孔的孔壁質量直接影響到電氣和機械性能??妆谛璐_保銅層與PCB板之間的良好電接觸。若孔壁不平滑,可能導致電氣接觸不良,甚至影響過孔的機械強度。



可靠性分析

1. 機械強度分析

過孔的設計直接關系到PCB的機械強度。在制造過程中,過孔的孔壁和銅層可能受到機械應力的影響,尤其是在高溫或高濕環境下。若設計不合理,過孔可能導致PCB的斷裂或脫層。

為了提高過孔的機械強度,設計時可采用以下措施:

  • 使用高強度的材料,例如環氧樹脂基板,來提高PCB的抗拉強度;

  • 設計過孔時要避免過于密集,以減少板材的脆弱性;

  • 對于大型PCB,考慮采用多種類型的過孔進行優化。

2. 電氣可靠性分析

過孔的電氣性能影響到PCB的信號完整性和電流傳輸。過孔的電氣可靠性通常通過以下幾個方面來評估:

  • 電流承載能力:過孔需要能夠承載一定的電流負載。如果過孔設計過小,可能會導致過熱現象,進而損害電路的性能;

  • 信號完整性:在高頻電路中,過孔的阻抗不匹配可能導致信號反射、傳輸延遲甚至信號丟失,因此設計時應盡量減小過孔的數量和尺寸;

  • 接觸電阻:過孔的接觸電阻要足夠低,以保證信號和電流的流通不受影響。過孔接觸不良可能導致電路短路或開路,影響整板性能。

3. 熱傳導分析

過孔的熱傳導性能是確保多層PCB長期可靠運行的一個重要方面。在高功率設備中,電流通過過孔時會產生熱量。合理的過孔設計可以幫助熱量的有效散發,避免溫度過高導致電路板損壞。

設計時可以通過以下手段提高熱傳導效果:

  • 增加過孔的數量和分布,以提高熱量的擴散面積;

  • 在高熱區附近設計更多的過孔,幫助熱量及時分散。

4. 長期使用中的可靠性

PCB的長期使用過程中,過孔可能會面臨因熱膨脹、機械應力或電流沖擊等因素引起的疲勞損傷。設計時應考慮到過孔的長期可靠性,例如在焊接過程中避免高溫急冷急熱的操作,減少過孔的損壞風險。

此外,過孔的長期使用還可能受到環境因素的影響,如濕度和腐蝕。因此,設計時需要選擇合適的材料和處理工藝,以確保PCB在各種環境下的穩定性。



針對上述過孔設計的挑戰,以下是一些有效的解決方案:

  • 在設計階段盡量減少過孔的數量,特別是在信號密集區,避免影響信號傳輸;

  • 在高頻信號傳輸線路上,使用盲孔或埋孔代替?zhèn)鹘y(tǒng)的貫穿孔,以降低信號損失;

  • 通過優化過孔的焊盤設計和孔壁質量,提高過孔的電氣和機械性能;

  • 采用高質量材料并進行合適的熱處理,以提高過孔的長期可靠性。


在PCB多層板的設計過程中,過孔的設計和優化對電路板的性能和可靠性有著直接影響。通過合理的過孔尺寸選擇、位置布局和可靠性分析,設計人員可以有效提高PCB的功能性和穩定性。隨著電子設備對高密度和高性能的需求不斷增加,過孔設計將成為PCB設計中的關鍵環節。
