在電子制造領域，效率和精度就是一切。如果您希望簡化表面貼裝技術 （SMT） 組裝流程，需要考慮的最關鍵因素之一是 PCB 面板尺寸優化。設計合理的面板可以節省時間、降低成本并提高最終產品的質量。那么，如何優化 SMT 組裝的 PCB 面板尺寸呢？答案在于平衡設計要求與制造能力，確保與自動化裝配設備的兼容性，并最大限度地減少材料浪費。

什么是 PCB 拼板，為什么它對 SMT 組裝很重要？

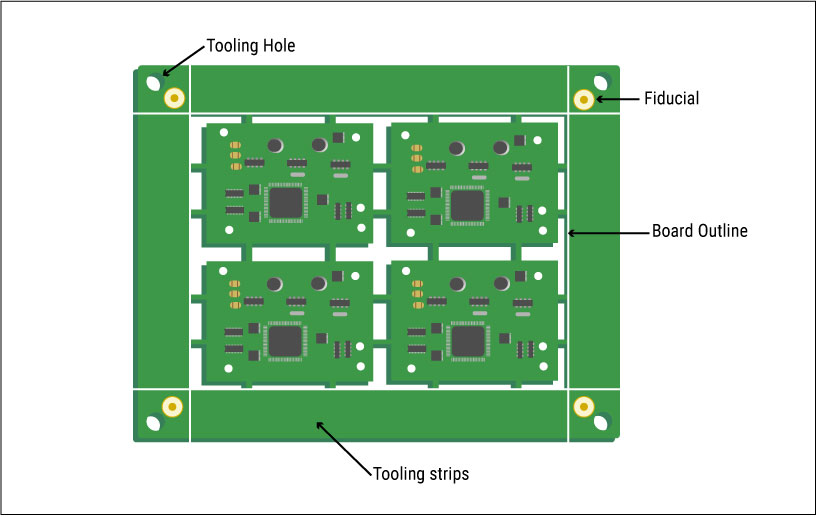

PCB 拼板是將多個單獨的印刷電路板 （PCB） 分組到一個更大的面板或陣列中的過程。然后在制造和組裝過程中使用該面板，允許一次處理多個電路板。對于 SMT 組裝，使用自動化設備將元件放置并焊接到電路板表面，拼板改變了游戲規則。它通過減少處理時間和確保各批次的一致質量來實現大批量生產。

優化 SMT 組裝的 PCB 面板尺寸至關重要，因為它直接影響制造效率。精心設計的面板可確保自動化機器（如拾取和放置系統）能夠以最大速度運行而不會出錯。它還可以最大限度地減少材料浪費，從而降低生產成本。例如，尺寸不佳的面板可能會導致過多的未使用空間，從而增加每塊板的成本，或者它可能無法正確安裝在組裝設備上，從而導致延遲。

SMT 組裝 PCB 面板尺寸優化的關鍵因素

在設計用于 SMT 組裝的面板時，有幾個因素會發揮作用。下面，我們分解了最重要的考慮因素，以幫助您獲得最佳結果。

1. 自動化裝配的設備兼容性

在優化 SMT 組裝的 PCB 面板尺寸時，首先要考慮的事項之一是制造設備的規格。自動裝配機（例如拾取和放置系統）對它們可以處理的面板有特定的尺寸限制。大多數標準 SMT 設備可以加工 50 毫米 x 50 毫米到 510 毫米 x 460 毫米的面板，盡管這些尺寸因機器型號和制造商而異。

為避免生產中斷，請始終檢查裝配線支持的最大和最小面板尺寸。如果您的面板太大，它可能無法放入機器中，而面板太小可能會導致處理效率低下或處理錯誤。與您的制造合作伙伴協調，在設計階段的早期確認這些細節。

2. 板間距和邊緣間隙

面板上各個板之間的間距以及與面板邊緣的間隙是 PCB 拼板自動化組裝的另一個關鍵方面。適當?shù)拈g距可確保自動化工具可以不受干擾地訪問每塊板。一個常見的指導方針是，電路板之間至少保持 5 毫米的間距，并與面板邊緣保持 10 毫米的間隙，以容納 SMT 機器用于對齊的工具導軌或基準標記。

間距不足會導致分板過程中出現問題（組裝后分離單個電路板）或損壞邊緣附近的元件。另一方面，過多的間距會浪費寶貴的面板空間，從而推高成本。

3. 面板尺寸，提高拾取和放置效率

優化拾取和放置機器的 PCB 面板就是為了最大限度地提高吞吐量。當拾取和放置機器可以在單個周期內將元件放置在多個電路板上而無需頻繁重新定位時，它們的效果最佳。與機器工作區域一致的面板尺寸可以顯著減少裝配時間。

例如，如果您的拾取和放置機的工作區域為 400 毫米 x 300 毫米，請設計您的面板以適應這些尺寸，同時包含盡可能多的單板。這減少了生產過程中的面板更換次數，節省了時間，并將設置過程中的人為錯誤風險降至最低。

4. 回流焊的注意事項

用于回流焊的 PCB 面板尺寸在獲得一致的結果方面也起著重要作用?；亓鳡t加熱面板以熔化焊膏并將組件固定到電路板上。如果面板尺寸未優化，則可能會出現熱量分布不均勻，從而導致塔碑或焊點不足等焊接缺陷。

為避免這些問題，請確保您的面板尺寸與回流焊爐的輸送機寬度相匹配，標準設備通常在 300 毫米到 500 毫米之間。此外，在整個面板上保持均勻的電路板密度，以促進均勻加熱。較大的空白空間或不均勻的電路板布局會導致熱不平衡，從而影響焊接質量。

用于 SMT 組裝的標準 PCB 面板尺寸

雖然面板尺寸可以根據特定的項目需求而有所不同，但大多數制造商都遵循 SMT 組裝的行業標準尺寸。這些標準有助于確保與自動化設備的兼容性并簡化生產。

• 小面板：通常在 100mm x 100mm 左右，用于原型制作或小批量生產。這些在擴大規模之前測試設計時是理想的選擇。

• 中型面板：通常為 200mm x 300mm，適合中等產量運行，并與大多數 SMT 設備兼容。

• 大型面板：最大 500 毫米 x 400 毫米或更大，用于大批量生產，以最大限度地提高效率并縮短處理時間。

選擇合適的面板尺寸取決于您的生產量和裝配合作伙伴的能力。例如，中型面板可能非常適合 1,000 個單位的運行，而大型面板對于 10,000 個單位或更多可能更具成本效益。

SMT 組裝面板設計的最佳實踐

設計用于 SMT 組裝的面板不僅僅是選擇合適的尺寸。以下是一些最佳實踐，可確保用于自動組裝的 PCB 拼板能夠順利生產和獲得高質量的結果。

1. 使用基準標記進行對齊

基準標記是面板上的小參考點，可幫助自動化機器準確對齊組件。在面板上放置至少三個基準標記，最好靠近角落，以確保在 SMT 組裝過程中精確定位。每個標記應為一個小銅點（直徑約 1 毫米），周圍區域清晰，無阻焊層。

2. 合并工具孔和導軌

工具孔和導軌對于在組裝過程中固定面板至關重要。大多數 SMT 設備需要沿面板邊緣放置直徑為 3 毫米至 4 毫米的工具孔。導軌或沿邊緣的額外材料提供額外的穩定性，并幫助面板在裝配線上平穩移動。

3. 平衡板定向

在面板上排列各個板時，請考慮它們的方向。將電路板沿同一方向?qū)R可以簡化元件放置并縮短機器設置時間。但是，對于具有獨特形狀的電路板，您可能需要旋轉一些電路板以最大限度地提高面板空間利用率。使用設計軟件試驗布局并找到最有效的排列方式。

4. 分板計劃

組裝后，必須通過稱為分板的過程將單個電路板與面板分離。在設計面板時考慮到這一步，在電路板之間包括分離的標簽或 V 形槽。分離片是小型多孔連接，可輕松手動分離，而 V 型槽則使機器切割時對部件的壓力最小。確保將這些功能放置在遠離敏感區域的位置，以避免損壞。

優化 PCB 面板尺寸以進行 SMT 組裝的好處

投入時間優化 PCB 面板尺寸具有多項優勢，這些優勢可以顯著影響您的底線和產品質量。

• 降低成本：高效的面板設計最大限度地減少了材料浪費，降低了每塊板的成本。對于大批量運行，即使減少 5% 的浪費也可以節省大量成本。

• 更快的生產：與自動化設備兼容的面板可縮短設置和處理時間，從而加快周轉時間。

• 改進的質量：適當?shù)拿姘逶O(shè)計可確保一致的組裝和焊接，從而減少缺陷并提高可靠性。

• 可擴展性：優化的面板可以更輕松地將生產從原型擴展到完整運行，而無需進行重大設計更改。

用于自動組裝的 PCB 拼板中應避免的常見錯誤

即使是經驗豐富的設計師在為 SMT 組裝的 PCB 拼板時也會犯錯誤。以下是一些需要注意的陷阱：

• 忽略設備限制：不考慮 SMT 機器的尺寸限制可能會導致生產停止。在最終確定面板設計之前，請務必驗證設備規格。

• 過度擁擠的板：在面板上放置過多的電路板而沒有適當?shù)拈g距可能會導致組裝錯誤或在分板過程中損壞。

• 忽視熱平衡：不均勻的電路板布局會導致回流焊接過程中出現熱問題，從而導致焊點有缺陷。

• 跳過基準標記：如果沒有適當?shù)膶R標記，自動化機器可能會放錯組件，從而導致代價高昂的返工。

掌握 SMT 組裝的 PCB 面板尺寸優化

優化 SMT 組裝的 PCB 面板尺寸是實現高效、經濟和高質量電子制造的關鍵步驟。通過仔細考慮設備兼容性、間距和熱平衡等因素，您可以設計出能夠簡化自動化裝配流程并降低生產成本的面板。實施最佳實踐，例如使用基準標記和規劃分板，可進一步提高項目的成功率。
