首頁 > 技術資料 > 拼板對 PCB 組裝成本的影響

拼板對 PCB 組裝成本的影響

  • 2025-06-30 10:44:00
  • 瀏覽量:56

拼板通過優化材料利用率、提高制造效率和最大限度地減少浪費來降低 PCB 組裝成本,通??晒?jié)省高達 20-30% 的大批量生產費用。這篇博文深入探討了拼板在成本降低策略中的作用,探討了其優勢、挑戰和最大化節省成本的最佳實踐。



什么是 PCB 拼板,為什么它很重要?

PCB 拼板是將多個單獨的印刷電路板 (PCB) 分組到一個更大的面板進行制造的過程。制造商不是單獨生產每個 PCB,而是創建一個包含多個板的面板,這些板隨后在組裝后分開。該技術廣泛用于大批量生產,以簡化流程并降低成本。

拼板很重要,因?yàn)樗苯佑绊懼圃煨屎筒牧侠寐省Mㄟ^(guò)一次加工多塊電路板,制造商可以減少設置時間,降低處理成本,并更好地利用原材料。對于希望優化 PCB 組裝成本的企業來說,拼板是改變游戲規則的因素,尤其是在平衡質量和預算限制時。


拼板如何降低 PCB 組裝成本

拼板提供了幾個節省成本的好處,這些好處會影響整體 PCB 組裝成本。讓我們分解一下它有助于節省的主要方式:

1. 提高材料利用率

拼板的最大優勢之一是更好的材料利用率。當單個 PCB 單獨制造時,每塊板的邊緣通常會浪費材料。拼板將多塊板排列在一張板上,最大限度地減少未使用的空間。例如,一塊 18x24 英寸的面板可以容納 10-20 個小 PCB,與單獨制造相比,可減少高達 15% 的材料浪費。

這種對材料的高效利用直接降低了每塊板的成本,特別是對于原材料費用會迅速增加的較小設計。通過最大化每個面板的電路板數量,制造商可以減少在 FR-4(一種常見的 PCB 材料)等基板上的支出,從而在大批量生產中顯著降低成本。

2. 更快的制造效率

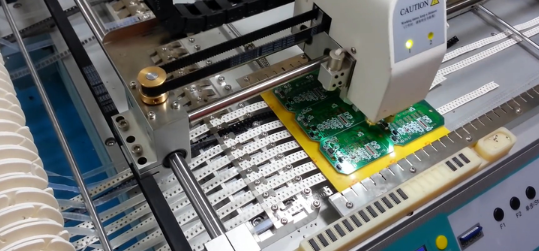

拼板通過允許同時處理多塊板來簡化制造過程。在組裝過程中,拾取和放置機器可以一次性將組件填充到多個 PCB 上,從而減少機器設置時間和人工成本。例如,組裝一個包含 12 塊板的面板可能只比組裝一塊板花費略長的時間,在大批量情況下,每單元的組裝時間最多可縮短 50%。

制造效率的提高轉化為 PCB 組裝成本的降低。減少機器運行時間和減少人工干預意味著制造商可以更快地處理更大的訂單,并將節省的成本轉嫁給客戶。

3. 降低處理和測試成本

在組裝、測試和運輸過程中處理單個 PCB 既耗時又昂貴。拼板減少了需要移動、測試和包裝的單獨單元的數量。例如,測試具有 10 塊板的單個面板比測試 10 塊單獨的板快得多,通??梢怨?jié)省 10-20% 的質量控制費用。

此外,拼板在處理過程中不易損壞,因?yàn)樗鼈冊谧詈箅A段之前被作為一個單元處理。這降低了代價高昂的缺陷風險,進一步有助于節省拼板成本。




成本管理中面板化的挑戰

雖然拼板提供了明顯的成本節約優勢,但它并非沒有挑戰。了解這些障礙對于實施有效的成本降低策略至關重要。

1. 前期設計成本增加

設計拼板布局需要仔細規劃,以確保電路板在不影響功能的情況下有效安裝。工程師必須考慮間距、分離片或 V 形切口的分離,以及裝配過程中的基準標記對齊。這種設計工作可能會使初始項目成本增加 5-10%,尤其是對于復雜或定制的 PCB 形狀。

但是,這些前期成本通常會被大批量生產的節省所抵消。對于較小的運行,增加的設計費用可能超過收益,因此在選擇拼板之前評估產量至關重要。

2. 優化不佳的面板的材料浪費

如果面板布局未優化,材料利用率可能會受到影響,從而抵消成本節約。例如,不規則的 PCB 形狀或電路板之間的間距過大會導致材料浪費,使每個面板的成本增加高達 10%。為避免這種情況,設計人員必須使用軟件工具來最大限度地提高電路板密度,同時遵守最小邊緣間隙(通常為 0.1-0.2 英寸)等制造限制。

3. 分板成本和風險

組裝后,面板必須通過稱為分板的過程進行分離,這可能會帶來額外的成本和風險。V 評分或 Tab 鍵路由等方法需要專用設備,這會增加 2-5% 的生產成本。如果不小心進行分板,分板也會損壞板材,在某些情況下會導致 1-3% 的產量損失。

為了最大限度地降低這些風險,制造商在原型制作過程中經常使用精確的切削工具和測試分離方法,以確保在不對組件施加壓力的情況下實現干凈的斷裂。



通過有效的拼板降低成本

為了充分利用拼板來節省 PCB 組裝成本,請考慮以下策略。這些實用技巧可以幫助優化材料利用率和制造效率,同時避免常見的陷阱。

1. 優化面板布局以實現最大電路板密度

與您的制造團隊密切合作,設計適合盡可能多的 PCB 而不違反設計規則的面板布局。例如,18x24 英寸的標準面板尺寸可能可容納 15 塊板,它們之間的間距為 0.1 英寸。使用軟件模擬布局有助于實現高達 90% 的材料利用率,從而直接降低成本。

2. 標準化電路板尺寸和形狀

盡可能設計具有統一尺寸或形狀的 PCB,以便在面板上很好地鑲嵌。與不規則形狀相比,方形或矩形板更容易布置而不會浪費空間。標準化可以將材料成本降低 5-10%,并簡化拼板工藝,提高制造效率。

3. 平衡面板尺寸與產量

選擇合適的面板尺寸對于節省成本至關重要。由于材料利用率更高,較大的面板對于大批量運行更具成本效益,但對于小批量來說,它們可能會造成浪費。對于小批量訂單,與全尺寸面板相比,較小的面板或共享面板(多個設計共享同一個面板)可以降低成本 10-15%。

4. 使用具有成本效益的分板方法

選擇一種平衡成本和精度的分塊方法。V 型刻痕,涉及切割淺槽以便于分離,通常是最便宜的選擇,每塊板的成本約為 0.05 至 0.10 美元。極耳布線雖然對于復雜形狀更精確,但由于額外的工具,每塊板的成本可能為 0.20 至 0.30 美元。根據您的設計需求評估權衡,以保持較低的費用。






影響拼板成本節省的因素

并非所有項目都從拼板中受益。有幾個因素會影響實現的成本節約水平:

  • 產量:由于規模經濟,大批量運行(1,000+ 件)通??梢怨?jié)省 20-30% 的成本,而小批量運行(低于 100 件)可能只能節省 5-10%。

  • 板尺寸和形狀:更小、形狀規則的板材可以更有效地進行拼板,從而最大限度地提高材料利用率和節省成本。

  • 組裝的復雜性:具有密集元件布局的電路板可能需要更精確的拼板和分板,成本略微增加 2-5%。

  • 材料類型:柔性或高頻基板等高成本材料放大了拼板節省的成本,因?yàn)闇p少浪費會產生更大的財務影響。

了解這些因素有助于為特定項目定制拼板策略,確保在不影響質量的情況下最大限度地降低成本。



通過戰略面板化實現成本最大化

拼板是降低 PCB 組裝成本的強大工具,通過提高材料利用率、提高制造效率和降低處理費用來節省成本。雖然存在前期設計成本和分板風險等挑戰,但可以通過仔細規劃和優化來緩解這些挑戰。通過采用降低成本的策略,例如優化布局、標準化設計和適當?shù)拿姘宄叽?,企業可以節省大量成本 — 在大批量運行時通??晒?jié)省 20-30% 或更多。
