如果您是一名從事表面貼裝技術 （SMT） 組裝的電氣工程師，那么實現高精度的模板印刷對于確保印刷電路板 （PCB） 的質量和可靠性至關重要。但是，您如何掌握模板印刷技術以獲得一致的結果呢？答案在于了解模板設計、焊膏應用和過程控制的細微差別。在這份綜合指南中，我們將深入探討高精度鋼網印刷的世界，探索細間距鋼網印刷、SMT 組裝精度、焊膏量控制和鋼網印刷精度，以幫助您優化制造工藝。

為什么高精度模板印刷在 SMT 組裝中很重要

在 SMT 組裝中，模板印刷是第一步，也可以說是最關鍵的一步。它涉及將焊膏沉積到 PCB 上，以在元件和電路板之間建立連接。如果焊膏涂覆不精確，則存在焊料不足、橋接或錯位等問題，這可能導致組件有缺陷和昂貴的返工。高精度鋼網印刷可確保將適量的焊膏準確放置在需要的位置，尤其是對于具有嚴格公差（例如 0.4mm 或更小間距尺寸）的細間距元件。

對于電氣工程師來說，風險很高。高密度 PCB 中的單個缺陷可能會導致汽車電子或醫療設備等應用中出現信號完整性問題或完全失效。通過掌握鋼網印刷精度，您可以降低缺陷率（通常以百萬分之 50 （PPM） 為目標）并提高整體良率。讓我們探索如何實現這種精度級別。

通過模板印刷實現 SMT 組裝精度的關鍵因素

為了在 SMT 組裝中實現高精度，您需要在模板印刷過程中關注幾個相互關聯的因素。讓我們將它們分解為可作的見解。

1. 模板設計：精度的基礎

模板的設計直接影響模板印刷的準確性。模板通常由不銹鋼或鎳制成，并切割出孔（開口）以匹配 PCB 的焊盤布局。對于細間距模板印刷，其中組件的引線間距小至 0.3 毫米，孔徑大小和形狀至關重要。

• 孔徑大小和比率：理想情況下，面積比（孔徑開口面積除以壁面積）應高于 0.66，以確保良好的焊膏釋放。對于細間距組件，可能需要更接近 0.8 的比率以防止堵塞。

• 梯形孔徑：具有梯形孔徑（底部較寬）的激光切割模板通過減少對模板壁的粘附來改善色漿釋放。這對于小于 0.5mm 的間距尤其重要。

• 模板厚度：較薄的模板（例如，0.1 毫米或 100 微米）通常用于細間距應用，以控制焊膏量。但是，它們必須足夠耐用，能夠承受重復使用而不會翹曲。

專業提示：在完成設計之前，與您的模板制造商密切合作，使用軟件工具模擬漿料釋放行為。這可以節省生產線上的試錯時間。

2. 焊膏量控制：每次都獲得正確的量

控制錫膏量是高精度鋼網印刷的基石。過多的漿料會導致焊盤之間出現橋接，而漿料過少會導致接頭變?nèi)?。目?biāo)是在所有焊盤上沉積一致的體積（通常在目標的 ±10% 以內）。

• 粘貼選擇：為您的應用選擇具有合適粒徑的焊膏。對于細間距組件，4 型或 5 型漿料（粒徑為 20-38 微米或 15-25 微米）是理想的選擇，因為它們可以更好地通過小孔徑。

• 打印壓力和速度：調整刮刀壓力（通常在 0.2-0.5 kg/cm 之間）和速度（20-50 mm/s）以匹配模板設計和漿料粘度。壓力過大會導致色漿在模板下滲出，而速度過慢可能會導致填充不完全。

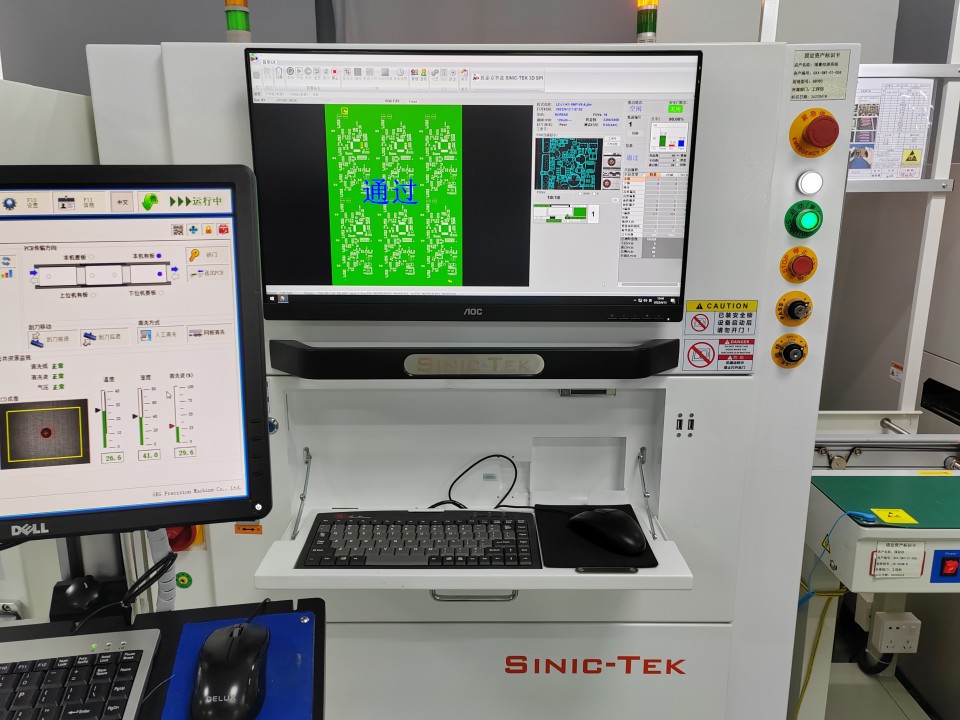

• 檢查工具：使用 3D 焊膏檢測 （SPI） 系統測量印刷后的焊膏高度和體積?，F(xiàn)代 SPI 機器可以檢測小至 1 微米的變化，從而允許實時調整。

3. 細間距模板印刷：應對小型化的挑戰

隨著電子產品的不斷縮小，小間距模板印刷已成為一種必需品。0201 電容器或 0.4mm 間距的 QFN 封裝等元件需要極高的精度以避免缺陷。以下是一些最佳實踐：

• 電鑄鋼網：考慮將電鑄鎳模板用于超細間距應用。與傳統不銹鋼相比，這些模板提供更光滑的孔徑壁和更好的耐磨性，確保在數千次打印中保持一致的結果。

• 對準精度：即使是 0.05 毫米的錯位也會導致小間距打印出現缺陷。使用鋼網打印機上的視覺系統將鋼網與 PCB 對齊，精度在 ±10 微米以內。

• 環境控制：保持潔凈室環境（100,000 級或更高），以防止灰塵或碎屑堵塞微小的孔。溫度 （20-25°C） 和濕度 （40-60%） 也會影響漿料的行為，因此請保持穩定。

4. 鋼網印刷精度：過程控制和維護

如果印刷過程沒有得到嚴格控制，即使是最好的模板設計也不會產生結果。鋼網印刷精度取決于一致的機器設置和定期維護。

• 打印機校準：每周校準您的鋼網打印機，以確保刮刀壓力和對齊保持在規格范圍內。未對準的刮刀會使?jié){料沉積物歪斜高達 0.1 毫米，足以在細間距板上造成缺陷。

• 鋼網清潔：每 5-10 次打印后清潔模板底面，以去除殘留的漿料。帶有溶劑擦拭布的自動鋼網底部清潔系統可以在不停止生產的情況下實現這一目標。

• 磨損監測：監控模板磨損，尤其是大批量運行。打印 50,000 次后，孔徑邊緣可能會變差，從而降低準確性。在缺陷激增之前更換模板。

高精度鋼網印刷的常見挑戰以及如何克服這些挑戰

即使采取了最佳實踐，在模板印刷過程中也可能出現挑戰。以下是電氣工程師面臨的一些常見問題及其解決方法：

1. 焊膏橋接

當過多的焊膏連接相鄰的焊盤時，就會發生橋接，通常是由于超壓或鋼網設計不佳。為防止這種情況，請將刮刀壓力降低 10-20%，并確保鋼網的面積比得到優化。印后 SPI 可及早發現橋接，從而允許立即糾正。

2. 焊膏不足

如果焊盤接受的焊膏太少，接頭可能會在熱應力下失效。這通常發生在孔徑堵塞或面積比低的情況下。將模板厚度增加 0.02 毫米或改用更細的漿料類型。定期清潔也有幫助。

3. 錯位問題

模板和 PCB 之間的錯位可能會毀掉整個批次。投資配備高分辨率視覺系統（精度為 ±5 微米）的打印機，并仔細檢查 PCB 設計上的基準標記位置。

SMT 組裝精度的先進技術

對于突破 SMT 裝配精度界限的工程師，請考慮以下高級策略：

• 階梯型鋼網：在不同區域使用不同厚度的階梯鋼網來控制混合組件板的焊膏量。例如，標準組件的厚度為 0.15 毫米，細間距區域的厚度為 0.1 毫米。

• 納米涂層：將納米涂層涂在鋼網表面，以減少漿料粘附并改善離型，尤其是對于超細孔徑。這可以將鋼網壽命延長多達 20%。

• 閉環反饋：將 SPI 數據與您的鋼網打印機集成以進行實時調整。如果漿料量偏差超過 5%，打印機可以自動調整壓力或速度。

用于高精度模板印刷的工具和設備

投資于正確的工具可以在實現模板印刷精度方面產生重大影響。以下是需要優先考慮的內容：

• 自動 SMT 鋼網打印機：尋找具有視覺對準系統和可編程參數的打印機。DEK Horizon 或 MPM Momentum 等型號可提供 ±12.5 微米以內的精度。

• 3D SPI 機器：Koh Young Zenith 或 CyberOptics SE600 等系統提供詳細的漿料體積分析，幫助您保持一致性。

• 鋼網檢測工具：在制造后和使用過程中使用基于激光的工具檢查孔徑尺寸，以便及早發現磨損。

通過精密模板印刷提升您的 SMT 組件

實現 SMT 組裝的高精度從掌握模板印刷技術開始。通過專注于模板設計、焊膏體積控制、細間距模板印刷和工藝精度，您可以顯著減少缺陷并提高 PCB 的可靠性。無論您是處理細間距元件還是高密度設計，本指南中的可行技巧和高級策略（例如優化面積比、使用電鑄模板和集成 SPI 反饋）都可以幫助您在電子制造領域保持領先地位。
