焊料橋接、立碑和焊球等問題可能會影響電子產品的質量和可靠性。在這份全面的回流焊故障排除指南中，我們將探討回流焊缺陷的常見原因，并提供實用的解決方案來幫助您實現完美的焊點。無論您是經驗豐富的電氣工程師還是表面貼裝技術 （SMT） 的新手，本指南都將為您提供直面這些挑戰的知識。

回流焊簡介及其重要性

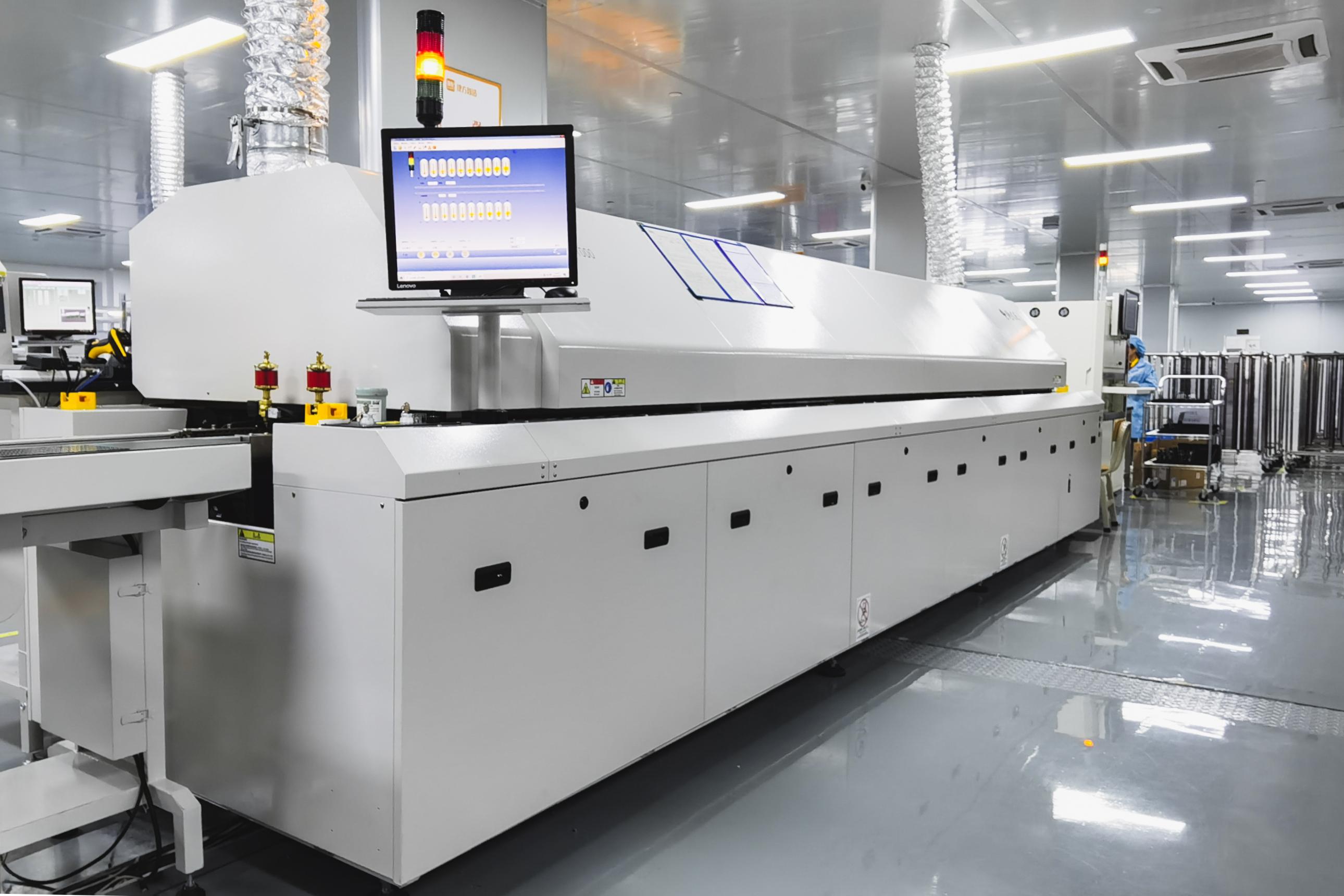

回流焊是現代電子制造中的關鍵工藝，尤其是表面貼裝技術 （SMT） 的工藝。它包括將焊膏涂在印刷電路板 （PCB） 上，放置元件，并在回流爐中加熱組件以熔化焊料并形成牢固的電氣和機械連接。如果作正確，回流焊可確?？煽康慕宇^和高質量的 PCB 組件。但是，各種因素可能會發生缺陷，從而導致代價高昂的返工或產品故障。

作為一名電氣工程師，了解回流焊缺陷的原因并知道如何排除這些缺陷對于保持生產效率和產品可靠性至關重要。在這篇博客中，我們將深入探討最常見的問題（焊料橋接、立碑和焊球），并提供可行的解決方案來預防和解決這些問題。

最常見的回流焊缺陷是什么？

在我們探討原因和解決方案之前，讓我們先確定一下 PCB 組裝中遇到的最常見的回流焊缺陷。這些問題可能會中斷功能，需要仔細注意才能解決：

• Solder Bridging（焊料橋接）：由于過多的焊料形成橋接，相鄰焊盤或引線之間出現不必要的連接。

• 墓碑：由于焊接不均勻，一端直立的元件，類似于邏輯刪除。

• 焊料球：在 PCB 表面意外形成小的焊球，有短路的風險。

這些缺陷中的每一個都有與材料、流程或設備相關的特定原因。讓我們一一分解，重點介紹回流焊缺陷的原因和解決方案。

1. 焊料橋接：原因和解決方案

什么原因?qū)е潞噶蠘蚪樱?/span>

當過多的焊料在兩個或多個相鄰焊盤或引腳之間產生意外連接時，就會發生焊料橋接，這通常會導致短路。常見原因包括：

• 過量的焊膏：在模板印刷過程中過度涂抹焊膏會導致其在回流焊期間擴散并連接相鄰的焊盤。

• 不正確的模板設計：孔徑過大或?qū)R不良的模板可能會將過多的色膏沉積在錯誤的區域。

• 不正確的回流焊曲線：溫度曲線加熱過快或不均勻會導致焊料不受控制地流動。

• 組件錯位：錯位的元件會使焊盤靠得更近，從而增加橋接的風險。

防止焊料橋接的解決方案

要解決焊料橋接問題，工程師可以采取以下步驟：

1. 優化模板設計：確保模板孔徑大小合適（通常為焊盤尺寸的 80-90%）并與 PCB 布局對齊。定期檢查模板是否磨損或損壞。

2. 控制焊膏量：對于細間距組件，請使用 0.1-0.15 mm 的模板厚度，以避免過度沉積。采用自動焊膏檢測 （SPI） 系統，在回流焊前驗證焊膏體積。

3. 調整回流焊曲線：在預熱區設置逐漸上升的速率（每秒 1-3°C），以避免焊料快速熔化。確保不超過峰值溫度（無鉛焊料通常為 235-250°C）。

4. 驗證元件放置：使用高精度拾取和放置機器來確保組件準確放置，從而最大限度地降低錯位的風險。

2. 墓碑：原因和解決方案

什么原因?qū)е履贡?/span>

當組件在回流過程中從一端抬起時，就會發生邏輯刪除，就像邏輯刪除一樣垂直豎立。這種缺陷通常會影響電阻器和電容器等小型無源元件。主要原因包括：

• 加熱不均勻：如果元件的一側比另一側加熱得更快，則該側的焊料會先熔化，由于表面張力而將元件拉直。

• 焊盤尺寸差異：元件下焊盤尺寸或形狀不相等會導致焊料潤濕不均勻。

• 焊膏不足：一個焊盤上的漿料太少會妨礙適當?shù)恼掣?，從而導致組件傾斜。

• 組件放置問題：貼裝精度差或貼裝過程中的壓力過大會導致元件錯位，從而導致立碑。

防止墓碑形成的解決方案

以下是減少回流焊工藝中立碑的實用步驟：

1. 平衡回流焊曲線：設計帶有預熱區（150-180°C 持續 60-90 秒）的回流焊曲線，以確保整個 PCB 均勻加熱。避免可能導致熔化不均勻的快速溫度峰值。

2. 標準化焊盤設計：確保組件下的焊盤尺寸和形狀對稱。請遵循 IPC 標準（例如 IPC-7351）的焊盤尺寸，以促進均勻的焊料潤濕。

3. 檢查焊膏沉積：使用 SPI 工具確認元件兩個焊盤上的焊膏體積一致。對于小型元件，漿料高度應為 0.12-0.15 mm。

4. 提高放置精度：校準拾取和放置機器，以實現 ±0.05 mm 以內的放置精度。最大限度地減少元件放置過程中的機械應力。

3. 焊球：原因和解決方案

什么原因?qū)е潞盖颍?/span>

焊球是指在 PCB 表面或焊點附近形成小的球形焊珠。如果這些球在運行過程中移動，可能會導致短路。常見原因包括：

• 焊膏中的水分：滯留的水分在回流過程中會蒸發，產生飛濺并形成焊球。

• 焊膏過多：過多的焊膏會導致溢出，從而導致雜散的焊珠。

• 回流焊曲線不足：預熱時間不足或溫度低的輪廓會阻止適當?shù)暮噶暇劢Y，從而導致球化。

• PCB 污染：PCB 表面的殘留物或污垢會干擾焊料流動，導致焊球形成。

防止焊料起泡的解決方案

通過這些有針對性的解決方案對抗焊球：

1. 妥善存放焊膏：將焊膏保存在 2-10°C 的冰箱中，并在使用前使其達到室溫 （20-25°C） 4-6 小時，以防止水分凝結。

2. Control Paste 應用：使用具有精確孔徑的模板并檢查漿料沉積物，以確保它們符合設計規格（例如，細間距應用的厚度為 0.1-0.15 mm）。

3. 優化回流焊曲線：在 150-180°C 下將預熱區延長至 60-120 秒，以蒸發水分并促進均勻的焊料流動。避免峰值溫度低于焊料的熔點（例如，SAC305 無鉛焊料為 217°C）。

4. 徹底清潔 PCB：在涂抹焊膏之前，使用異丙醇或?qū)Ｓ?PCB 清潔劑去除污染物。如果回流焊后污染仍然存在，則實施免清洗助焊劑。

通用回流焊故障排除指南

除了特定缺陷之外，解決回流焊問題的系統方法可以節省時間和資源。按照此分步指南診斷和解決裝配過程中的問題：

1. 檢查視覺缺陷：使用放大鏡或自動光學檢測 （AOI） 來識別回流焊后的橋接、立碑或焊球等可見問題。

2. 查看 Reflow Profile：使用溫度分析器檢查溫度設置和區域持續時間。確保配置文件符合焊膏制造商的建議（例如，峰值溫度比熔點高 20-40°C，持續 30-60 秒）。

3. 評估焊膏質量：驗證糊狀物的保質期和儲存條件。測試粘度（3 型漿料通常為 600-800 kcps），以確保其適合打印。

4. 評估 PCB 和組件狀況：尋找 PCB 焊盤和元件引線上的污染、氧化或損壞。根據需要更換或清潔。

5. 分析設備性能：校準回流焊爐以實現均勻的熱量分布（跨區域在 ±5°C 以內），并驗證鋼網印刷機的準確性以實現一致的漿料沉積。

6. 記錄并迭代：記錄每個故障排除周期后的結果和調整。在擴大生產規模之前，對小批量進行測試以確認解決方案。

防止回流焊缺陷的最佳實踐

預防總是勝于返工。實施這些最佳實踐，以最大限度地減少工作流程中的回流焊缺陷：

• 使用優質材料：從具有一致性能規格的信譽良好的供應商處選擇焊膏和元件。

• 遵守 IPC 標準：遵循 IPC-A-610 等指南了解可接受的焊點標準，遵循 IPC-J-STD-001 指南了解焊接工藝。

• 維護設備：定期清潔和校準回流焊爐、鋼網打印機和貼片機，以確保精度。

• 培訓人員：教育您的團隊正確處理材料、設備設置和缺陷識別，以減少人為錯誤。

• 實施檢查系統：使用 SPI 和 AOI 在流程的早期發現問題，從而降低缺陷到達最終裝配的可能性。

掌握回流焊以實現可靠的 PCB 組件

回流焊缺陷（如焊料橋接、立碑和焊球）可能令人沮喪，但只要有正確的知識和工具，它們就完全可以管理。通過了解根本原因（無論是不正確的回流焊曲線、模板設計問題還是材料質量）并應用有針對性的解決方案，電氣工程師可以實現高質量、可靠的 PCB 組件。將此回流焊故障排除指南作為診斷和修復生產線中問題的首選資源。
