隨著電子產品的日益復雜化，傳統的兩層板和四層板已經無法滿足多功能、高密度的設計需求。4層PCB（印刷電路板）在現代電子產品中被廣泛應用，尤其是在智能設備、通信設備和汽車電子等領域。它通過將電路設計分布到多個層次，不僅能夠有效提高電路的密度和功能性，還能減少干擾，增強電氣性能。

二、問題重要性：4層PCB疊層方案的影響因素

1. 電氣性能與信號完整性

4層PCB的疊層方案對電氣性能至關重要。合理的疊層設計能夠有效降低信號干擾、減少噪聲、提高信號完整性。如果疊層設計不當，可能會導致電磁干擾（EMI）、串?dāng)_或信號衰減，影響電路的正常工作。因此，設計師必須考慮如何通過合理的疊層布局來優化信號傳輸和電氣性能。

2. 制造復雜性與成本

4層板的制造復雜性較高，疊層設計需要考慮層間的連接、每層的功能劃分以及生產工藝的要求。不同的疊層方案對制造工藝的要求差異較大，不合理的設計可能導致生產成本的增加，甚至可能使得某些設計方案無法實現。因此，在設計過程中，必須平衡電氣性能與生產成本，選擇可制造性較強的疊層方案。

3. 散熱問題與熱管理

隨著電子產品功能的增強，元器件的功耗也逐漸增加，這對PCB的散熱性能提出了更高要求。4層板的疊層設計應充分考慮熱管理問題。合理的疊層設計不僅有助于優化信號完整性，還能有效降低熱阻，提高散熱效率，確保元器件在工作過程中不會因過熱而失效。

4. 設計的靈活性與未來升級

4層PCB的疊層設計還需考慮未來產品升級的靈活性。隨著技術的發展，設備的功能和性能需求可能會發生變化，因此設計時要預留一定的靈活性，以便后期進行電路的調整或擴展。

三、技術原理：4層板疊層方案的設計原則

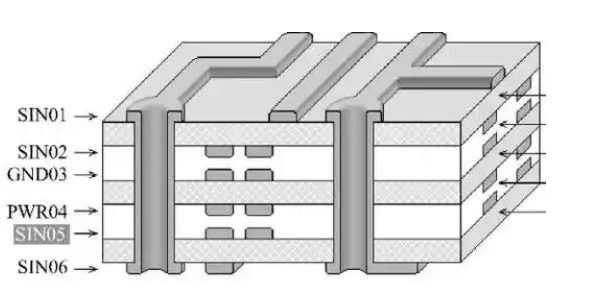

1. 疊層設計的基本結構

4層PCB通常由以下四個層次構成：

• Top Layer（頂層）：用于布置組件、輸入輸出接口和一些信號線。

• Inner Layer 1（內層1）：主要承載電源層或接地層，用于信號回流。

• Inner Layer 2（內層2）：用于布置信號線路或作為電源層。

• Bottom Layer（底層）：用于布置信號、組件和輸出接口。

合理的疊層結構不僅能夠滿足電氣性能的要求，還能夠減少層間的串?dāng)_和干擾。

2. 信號層與電源/接地層的配置

在4層PCB設計中，內層的電源和接地層扮演著至關重要的角色。電源和接地層能有效提供穩定的電壓和信號參考，提高電路的抗干擾能力。電源層和接地層的設計需盡量平衡，并保持連通性，以減少電磁干擾和噪聲。

• 內層電源層：建議將電源層放置在內層，緊挨著接地層，以最大限度地減少電源噪聲對信號層的影響。

• 內層接地層：接地層的作用是為信號提供穩定的參考電位，并通過屏蔽作用減少外部干擾。為了減少地電流的噪聲，接地層的布置要盡量避免電源線與信號線交叉。

3. 信號層的布置與設計

信號層的布置不僅關系到電路的密度和功能實現，還直接影響到信號的完整性和傳輸速度。在4層PCB設計中，信號層通常放置在頂層和底層。為了保證信號的質量，信號層的布置應考慮以下原則：

• 避免信號交叉：信號線路盡量避免交叉，避免相鄰線路之間的串?dāng)_。

• 減少信號路徑長度：盡量縮短信號線長度，避免信號衰減。

• 控制阻抗匹配：確保信號線的阻抗匹配，減少反射。

4. 散熱與熱管理

散熱問題是4層PCB設計中必須考慮的因素。由于元器件功耗的增加，合理的散熱設計可以有效提高PCB的穩定性和可靠性。設計時應：

• 優化銅層厚度：增加內層銅厚，有助于提高導熱性，降低板材的熱阻。

• 合理布置熱源：避免高功耗元器件聚集在PCB的某一位置，減少局部過熱。

• 散熱通道設計：設計時可以考慮增加熱通道，保證熱量有效散出。

5. 制造可行性與成本控制

在選擇4層PCB疊層方案時，除了考慮電氣性能外，還應確保設計方案具備可制造性。常見的生產工藝包括激光鉆孔、金屬層覆蓋、蝕刻等。不同的疊層設計可能會影響這些工藝的實施難度和成本。因此，在設計時要綜合考慮生產工藝的要求，避免過于復雜的設計，確保產品能夠順利生產。

四、解決方案：4層板的疊層設計優化

1. 常見的4層疊層方案

在4層PCB設計中，根據不同的電路需求，可以選擇不同的疊層方案。以下是幾種常見的疊層方案：

• 方案1：Signal-Power-Ground-Signal
  這種方案通常將信號層放置在頂層和底層，內層作為電源和接地層。這種結構有助于提供較好的電磁屏蔽效果，適用于高頻信號傳輸。

• 方案2：Signal-Ground-Power-Signal
  將接地層放置在電源層上面，可以進一步減少電源噪聲對信號層的影響，提高信號質量。

• 方案3：Power-Ground-Signal-Signal
  這種疊層方案適合電源和接地層對信號傳輸影響較小的情況，常用于低頻、低功耗設計。

2. 優化設計的注意事項

在實際的設計過程中，需要綜合考慮信號的完整性、電源管理和散熱等因素。為此，設計人員可以采取以下優化措施：

• 阻抗控制：對于高速信號，采用精確的阻抗匹配設計，確保信號傳輸穩定。

• 優化接地層：優化接地層的連通性和面積，避免地電流干擾，提高電源的穩定性。

• 優化元器件布局：合理布局高頻元器件和低頻元器件，減少信號干擾和電源噪聲。

五、平衡電氣性能與生產可行性

4層PCB的疊層設計不僅僅是電氣性能的優化，還涉及到生產可行性、成本控制和散熱管理等多個方面。通過合理的疊層結構設計，工程師可以在保證高電氣性能的同時，也能確保生產過程的順利進行。

總結來說，選擇合適的4層疊層方案時，設計師需要從信號層、電源層、接地層的布置和生產工藝的可行性等多個角度進行綜合考慮。通過對設計方案的不斷優化，可以在滿足性能要求的同時，降低生產成本，提高PCB的可制造性和可靠性。
