返工細間距組件:在裝配中實現精度和準確度

  • 2025-06-27 09:47:00
  • 瀏覽量:53

如果您是一名電氣工程師,希望掌握返工細間距組件的技巧,那么您來對地方了。細間距返工、元件對準、微觀返工、精密焊接和高密度返工是現代電子產品組裝中的關鍵技能。本博客將指導您了解在處理這些微小、密集的組件時實現精度和準確度的基本要素。無論您是處理間距小至 0.3mm 的表面貼裝器件 (SMD),還是處理復雜的球柵陣列 (BGA),我們都將提供經過驗證的技術、工具和技巧,以確保成功。



什么是細間距元件,為什么它們具有挑戰性?

細間距元件是具有緊密間隔的引線或引腳的電子部件,間距(引腳之間的距離)通常為 1 毫米或更小,有時低至 0.3 毫米。這些包括 SMD,如四方扁平無引線 (QFN)、芯片級封裝 (CSP) 和具有數百或數千個連接的 BGA。它們對于制造用于智能手機、醫療設備和汽車電子產品的緊湊型高性能印刷電路板 (PCB) 至關重要。

細間距返工的挑戰在于其小尺寸和緊湊的間距。焊接過程中的輕微錯位會導致短路或連接開路,從而導致設備故障。此外,在如此高密度的條件下檢測焊點通常需要專門的顯微工具。返工過程中的過熱還會損壞精密元件或 PCB 基板,使精度和控制變得沒有商量余地。

QFN



細間距返修和精密焊接的基本工具

在深入研究技術之前,我們先談?wù)劤晒M(jìn)行細間距返工和高密度裝配所需的工具。擁有合適的設備可以成就或破壞您的項目。

  • 熱風返修臺:拆卸和更換細間距元件的必備品。尋找溫度可調(最高 450°C)和氣流控制的工作站,以避免損壞附近的部件。

  • 帶細頭的烙鐵:使用烙鐵頭尺寸為 0.2 毫米至 0.5 毫米進行精密焊接。250°C 至 350°C 之間的溫度控制對于防止過熱至關重要。

  • 體視顯微鏡或數碼顯微鏡:微觀返工需要可見性。放大倍率為 10 倍至 40 倍的顯微鏡有助于元件對準和焊點檢查。

  • 焊膏和助焊劑:對于小于 0.5mm 的間距,請選擇具有細顆粒(4 型或 5 型)的高質量焊膏。助焊劑可確保接頭清潔并防止橋接。

  • 精密鑷子:帶有細尖的防靜電鑷子對于處理微小部件而不損壞它們至關重要。

  • 模板和夾具板:用于焊膏應用的定制模板和用于對齊的夾具板可確保高密度返工的一致性。

投資于為細間距工作量身定制的優質工具將節省您的時間并減少錯誤。例如,具有精確噴嘴的熱風站可以針對 0.4mm 間距的 QFN,而不會影響相鄰組件。

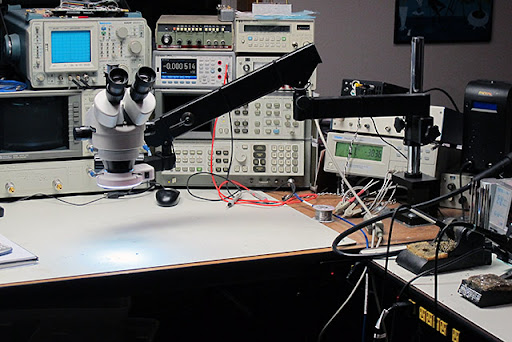

用于使用熱風站和顯微鏡進行細間距返工的工作臺設置



細間距返工的分步指南

返工細間距組件需要一種系統化的方法,以避免代價高昂的錯誤。下面是一個詳細的過程,可幫助您在每一步中實現精確。

1. 準備和檢查

首先在顯微鏡下檢查 PCB 和組件,以確定焊橋、引腳未對準或焊盤損壞等問題。確保您的工作空間干凈無靜電,以防止污染或靜電放電 (ESD)。收集所有工具和材料,包括正確的焊膏和更換組件(如果需要)。

2. 組件移除

使用熱風返修站去除有缺陷的組件。將溫度設置為 300°C-350°C 左右(根據組件數據表進行調整),并使用小噴嘴將熱量集中在目標區域。均勻加熱 30-60 秒,直到焊料熔化,然后用鑷子輕輕提起組件。避免過熱,因?yàn)樗鼤?huì)抬起 PCB 焊盤或損壞附近的零件。

3. 清潔 PCB

取下后,使用烙鐵和脫焊芯清潔 PCB 焊盤,以去除多余的焊料。在該區域涂抹助焊劑,然后用異丙醇和刷子擦拭,以確保表面清潔,以便重新連接。在顯微鏡下檢查,確認沒有焊料殘留物或損壞。

4. 高密度返工的元件對齊

在細間距返工中,正確的組件對齊至關重要。使用精密鑷子放置新元件,將其與 PCB 焊盤對齊。對于沒有可見引腳的元件(如 BGA),請考慮在 PCB 角上使用對齊標記或銅矩形,這是 X 等平臺上的工程師經常采用的技術,用于手動組裝。如果可用,請使用固定板將組件固定到位。焊接前在顯微鏡下仔細檢查對齊情況。

5. 精密焊接

使用專為特定間距(例如 0.4mm)設計的模板涂抹焊膏。確保焊膏體積與焊盤尺寸相匹配 - 過多會導致橋接,而過少會導致接頭薄弱。使用熱風站或回流爐將該區域加熱至焊料的熔點(無鉛焊料通常為 220°C-250°C)。對于手動焊接,請使用細尖烙鐵,一次處理一個引腳,從一個角落開始,系統地移動。

6. 檢驗和測試

焊接完成后,在顯微鏡下檢查接頭是否有橋接、冷焊點或錯位。如果 BGA 可以使用 X 射線檢測系統來檢查隱藏的連接。最后,測試 PCB 功能以確認返工成功。

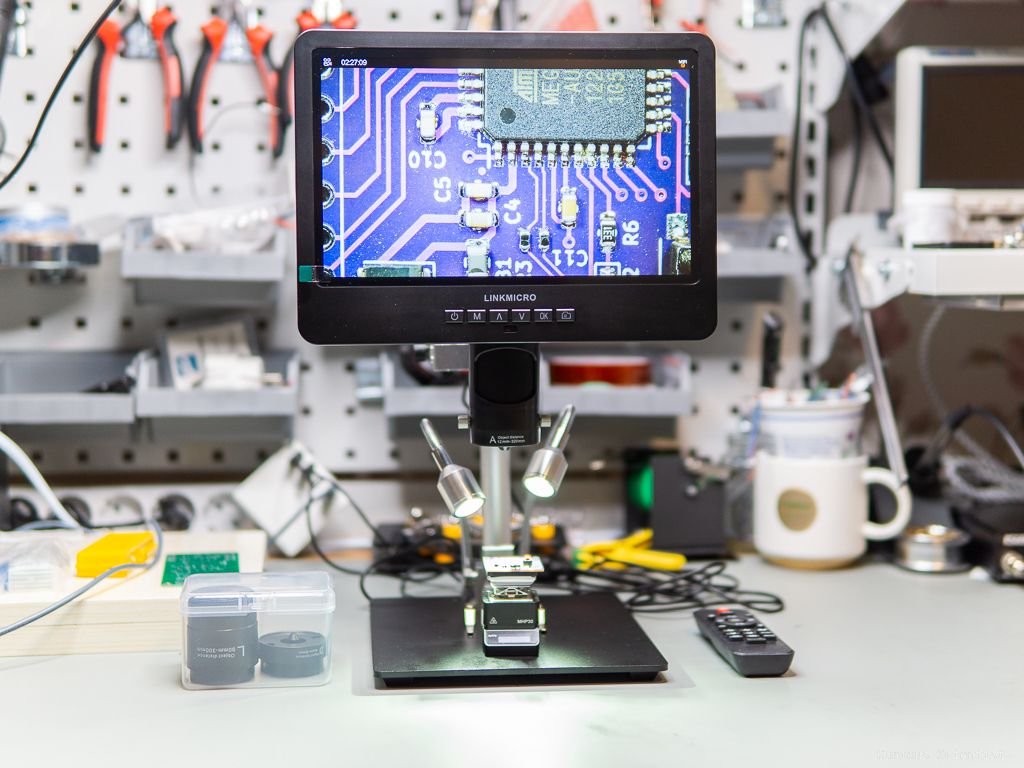

PCB 顯微鏡對準



高密度返修中元件對齊的最佳實踐

組件對齊通常是高密度返工中最具挑戰性的部分。以下是確保準確性的一些最佳實踐:

  • 使用視覺輔助工具:始終在放大鏡下工作。具有可調變焦 (10x-40x) 的體視顯微鏡有助于發現小至 0.1 mm 的錯位。

  • 對齊標記:在元件拐角處設計帶有小對齊標記或銅矩形的 PCB 以指導放置,特別是對于無引腳封裝。

  • 夾具板:定制夾具板可以在焊接過程中將組件固定到位,從而降低移動的風險。這對于小于 0.5mm 的間距特別有用。

  • 練習耐心:匆忙對齊會導致錯誤?;c(diǎn)時間調整組件,直到它完全定位,然后再加熱。



用于細間距元件的精密烙鐵頭

精密焊接是細間距返修的核心。以下是改善結果的針對性提示:

  • 控制溫度:將烙鐵或熱空氣溫度保持在元件的指定范圍內(查看數據表)。對于大多數細間距 SMD,300°C 是熱風的安全起點,而 260°C 則適用于手動焊接。

  • Minimize Solder Paste(最大限度地減少焊膏):過度涂抹糊狀物會導致牙橋。使用孔徑適合焊盤的模板(例如,0.4mm 間距為 0.2mm 寬)來控制音量。

  • 使用質量通量:薄薄的助焊劑層可改善焊料流動性并防止氧化。正如在 X 等平臺上的討論中所指出的,助焊劑厚度可能很關鍵——涂抹的磁通量剛好足夠粘稠,但不是明顯的厚度。

  • 系統地工作:首先焊接角引腳以固定元件,然后移動到其余引腳。這減少了在此過程中發生移位的機會。




細間距返修的常見挑戰以及如何克服這些挑戰

即使使用最好的工具和 5428。焊橋:使用最少的焊膏并在放大鏡下檢查接頭。如果出現橋接,請使用帶有助焊劑的脫焊芯將其清理干凈。

2. 錯位:焊接前仔細檢查對齊,并使用夾具或標記以確保準確性。

3. 過熱:監控溫度并將每個區域的熱量暴露限制在 30-60 秒,以避免損壞組件或升降墊。

4. 接頭質量差:確保焊盤干凈并使用新鮮的焊膏實現牢固、可靠的連接。

提前解決這些挑戰可以節省以后的故障排除時間。例如,在最近的一個 1,156 引腳 BGA 項目中,仔細的熱管理和助焊劑應用(受在線工程社區的啟發)決定了失敗和完美的植球作業。



 對于從事現代高密度電子產品工作的電氣工程師來說,返工細間距組件是一項要求很高但必不可少的技能。通過專注于組件對齊、精密焊接和微觀返工技術,您可以實現成功所需的精度。投資于正確的工具,遵循系統化的流程,并采用最佳實踐來自信地處理最小的間距(低至 0.3 毫米)。
