PCB 返工期間的保形涂層去除和重新涂覆
- 2025-06-26 11:39:00
- 瀏覽量：120
如果您是一名從事印刷電路板 （PCB） 返修工作的電氣工程師，您可能遇到過處理保形涂層的挑戰。這些保護層可以保護 PCB 免受濕氣、灰塵和化學品的影響，但它們?cè)诰S修過程中可能是一個障礙。那么，您如何處理表面涂覆去除技術、表面涂覆返工和表面涂覆重新涂覆呢？簡而言之，該過程包括識別涂層類型，使用正確的去除方法（如化學溶劑或機械磨損），并精確地重新涂覆兼容的涂層以保持保護。本博客深入探討了每個步驟，提供了實用建議、具體技術和可作的技巧，以確保保形涂層的成功修復和返工。

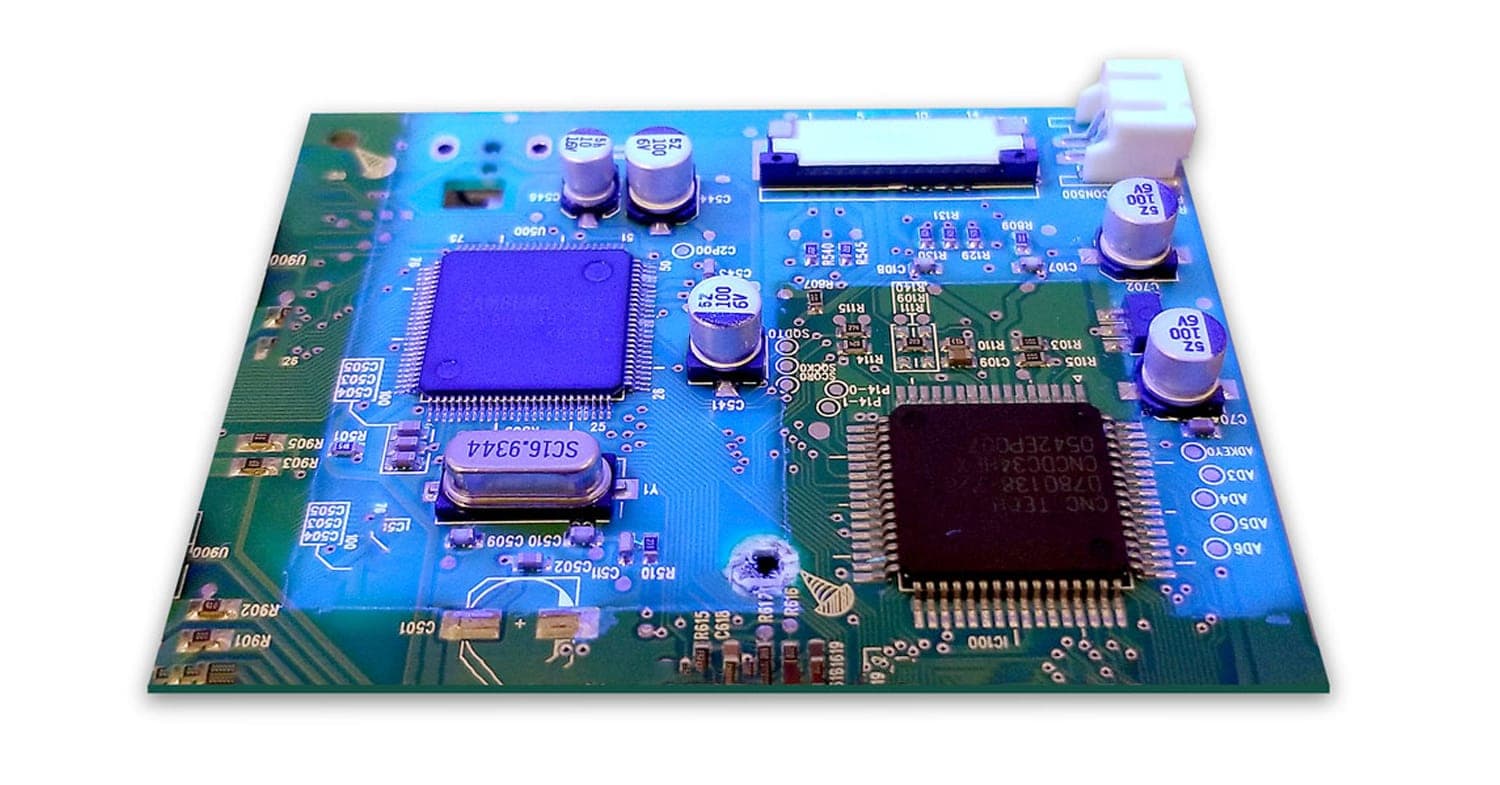

什么是保形涂層，為什么在 PCB 上使用它？
保形涂層是應用于 PCB 的一層薄保護層，用于保護電子元件免受潮濕、灰塵、化學品和極端溫度等環境危害。這些涂層的厚度通常為 25 至 75 微米，“符合”板材的形狀，確保完全覆蓋。對于電氣工程師來說，三防漆在航空航天、汽車和醫療設備等行業中至關重要，在這些行業中，在惡劣條件下的可靠性是沒有商量余地的。
然而，在 PCB 返工或維修期間，通常需要移除此保護層才能訪問組件或走線。修復完成后，需要重新涂覆保形涂層以恢復保護。了解涂層的類型以及去除和重新應用的正確方法可以節省時間、防止損壞并保持電路板的完整性。
了解不同的三防漆類型
在深入研究移除和返工之前，必須確定 PCB 上的保形涂層類型。每種類型都有獨特的屬性，會影響其刪除和重新應用的方式。以下是電氣工程師遇到的最常見的三防漆類型：
亞克力 （AR）：易于涂抹和拆卸，通常用于通用保護。溶于丙酮或異丙醇等常見溶劑。
硅膠 （SR）：高度柔韌性和耐極端溫度，非常適合易振動的環境。去除通常需要專門的溶劑或機械方法。
聚氨酯 （UR）：具有出色的耐化學性，通常用于惡劣環境。去除可能具有挑戰性，并且可能需要強溶劑或磨損。
環氧樹脂 （ER）：極其耐用但堅硬，使其在壓力下容易開裂。由于其韌性，去除通常涉及熱或機械方法。
聚對二甲苯 （XY）：一種具有卓越阻隔性能的氣相沉積涂層，但如果沒有等離子蝕刻等專用設備，很難去除。
確定涂層類型是表面涂覆返工的第一步。如果可能，請查看 PCB 文檔或咨詢制造商。如果未知，目視檢查（例如質地或顏色）或不顯眼區域的小溶劑測試可以提供線索。
三防漆去除技術：分步指南
在 PCB 返工期間去除保形涂層需要精確，以避免損壞電路板或組件。您選擇的方法取決于涂層類型、可用工具和電路板的靈敏度。以下是電氣工程師最有效的保形涂層去除技術：

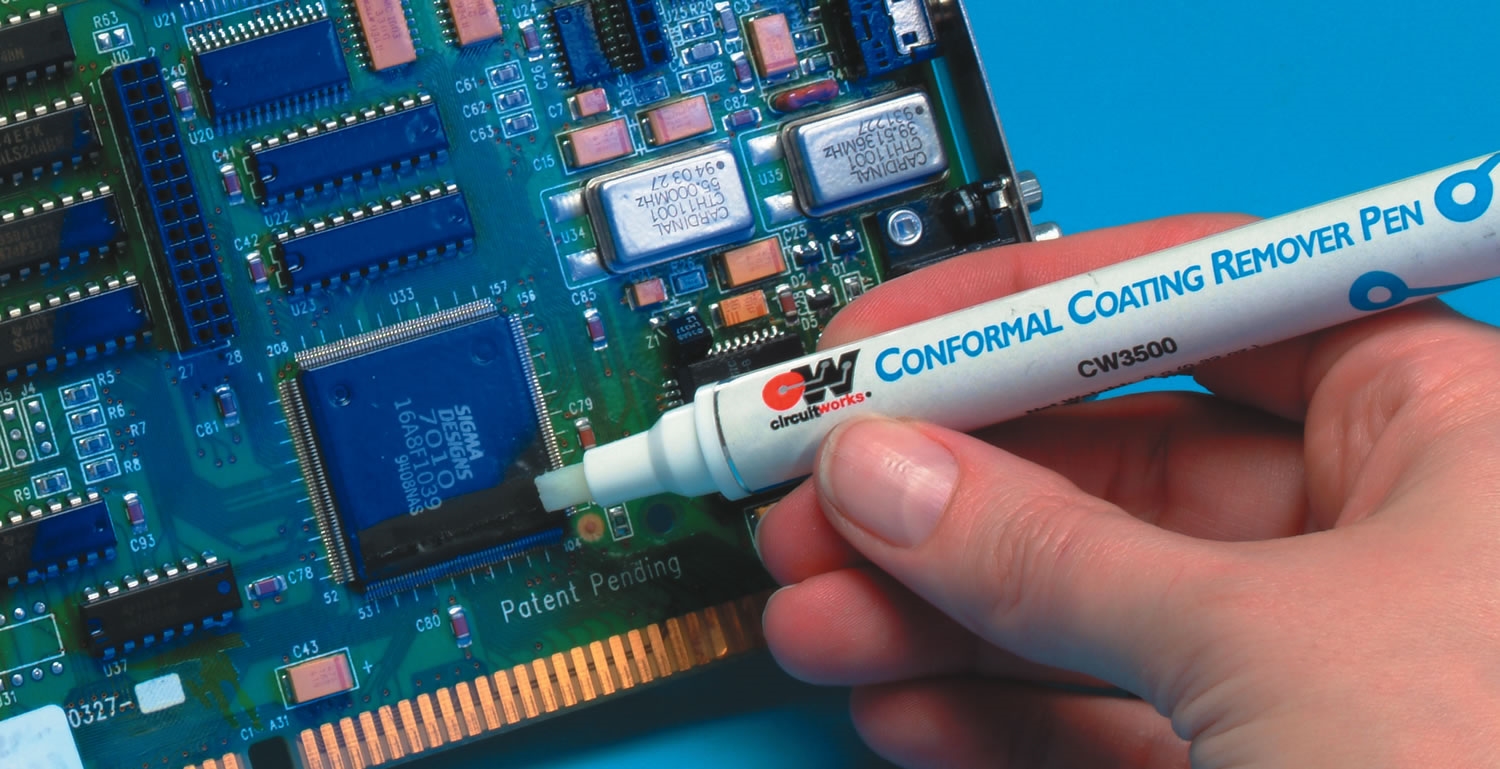

1. 化學去除
這種方法使用溶劑溶解涂層。它對丙烯酸和一些聚氨酯涂料最有效。
所需工具：溶劑（例如，用于丙烯酸樹脂的丙酮、用于更堅韌涂料的二氯甲烷）、棉簽、刷子和防護裝備（手套、護目鏡）。
步驟：
在通風良好的地方工作并穿戴防護裝備。
使用棉簽或刷子將溶劑涂抹在小面積上。
等待 1-2 分鐘讓涂層軟化，然后輕輕擦拭或刮掉。
重復直到所需區域清晰，然后用異丙醇清潔以去除殘留物。
謹慎：溶劑會損壞某些組件或塑料。首先在小區域進行測試，避免長時間暴露。
2. 機械拆卸
對于硅樹脂或環氧樹脂等較堅韌的涂層，可能需要使用機械方法（如磨損）。
所需工具：微研磨工具、砂紙（細砂，400-600）或帶有軟刷附件的旋轉工具。
步驟：
使用遮蔽膠帶隔離要返工的區域，以保護周圍的組件。
用砂紙或旋轉工具以低速（例如 500-1000 RPM）輕輕研磨涂層。
經常檢查進度，以避免損壞痕跡或組件。
用壓縮空氣或軟刷清潔該區域以清除碎屑。
謹慎：用力過大會損壞銅走線或阻焊層。使用最小的壓力和精細的工具。
3. 熱去除
熱法使用熱量來軟化或燃燒涂層，通常用于環氧樹脂或聚氨酯。
所需工具：熱風返修臺或熱風槍（溫控，理想情況下為 200-300°C）。
步驟：
將熱風槍設置為低溫，并盡可能在廢紙板上進行測試。
對涂層加熱 10-20 秒，保持噴嘴 2-3 英寸的距離。
使用鑷子或塑料刮刀剝落軟化的涂層。
用異丙醇清潔該區域以去除殘留物。
謹慎：過熱會損壞組件或?qū)е路謱?。密切監測溫度并避開敏感區域。
4. 等離子體蝕刻（用于聚對二甲苯）
眾所周知，聚對二甲苯涂層很難去除。等離子體蝕刻使用電離氣體剝離涂層，通常是唯一可行的方法。
所需工具：使用等離子蝕刻機（通常外包給專業設施）。
步驟：請咨詢服務提供商以獲取具體說明，因?yàn)檫@需要工業設備。
謹慎：這種方法成本高昂，并且不適用于小規模返工。僅將其視為高價值 PCB。
三防漆返工的最佳實踐
在三防漆返工期間，目標是在不損害 PCB 的情況下僅去除必要數量的涂層。以下是確保成功的一些提示：
遮罩敏感區域：使用耐熱膠帶或硅膠面罩保護不需要返工的區域。這可以防止意外損壞組件或未觸及的涂層。
分小節工作：一次專注于 1-2 平方英寸的區域，以保持控制并將風險降至最低。
測試刪除方法：如果不確定涂層類型，請先在非關鍵區域或廢板上測試您選擇的方法。
記錄流程：記下涂層類型、去除方法和遇到的任何問題。這可以簡化未來的返工項目。
例如，在為電信項目設計高頻 PCB 時，我曾經遇到過一種抗化學去除的硅膠涂層。在低速（約 800 RPM）下切換到細砂研磨工具后，我可以清理一小塊區域進行組件更換，而不會損壞附近額定信號高達 2 GHz 的跡線。
三防漆重新涂覆：恢復保護
完成維修后，三防漆重新涂覆對于恢復 PCB 的環保性至關重要。以下是如何有效地做到這一點：
1. 表面處理
重新涂覆前，請確保 PCB 表面清潔且沒有碎屑或舊涂層殘留物。
使用無絨布或棉簽用異丙醇（90% 或更高）清潔該區域。
用壓縮空氣清除所有灰塵或顆粒。
讓紙板完全干燥（通常為 5-10 分鐘），以避免在新涂層下困住水分。
2. 選擇合適的涂層
將新涂層與原始類型相匹配，或選擇與 PCB作環境兼容的涂層。例如，如果原來的是工業環境中具有耐化學性的聚氨酯涂料，除非有更好的替代品，否則請堅持使用聚氨酯。
3. 申請方法
應用方法取決于涂層類型和可用工具。常見方法包括：
刷子應用：非常適合小區域。使用細刷涂抹薄而均勻的層（每層 25-50 微米）。如果需要多層固化，請?jiān)趯娱g固化 1-2 小時。
噴涂應用：對于較大的區域，請使用氣霧罐或噴槍。保持 8-12 英寸的距離，并以掃動動作涂抹以獲得均勻的覆蓋。室溫下的典型固化時間為 2-4 小時。
浸漬涂層：將 PCB 浸入涂層溶液中以實現完全覆蓋。最適合大批量生產，而不是返工。固化時間各不相同（請查看制造商規格）。
選擇性涂布機：為了提高精度，自動化機器只能將涂層應用于特定區域，避開連接器或測試點。常用于專業環境。
4. 固化和檢查
請遵循制造商的固化說明，其中可能涉及風干（24-48 小時）或熱固化（例如，80°C 30 分鐘）。固化后，在放大倍率（10 倍或更高）下檢查涂層是否有氣泡、針孔或不均勻。如果發現缺陷，請重新涂抹，因?yàn)榧词故呛苄〉拈g隙也會損害保護。
三防漆修復的常見挑戰和解決方案
即使經過仔細規劃，保形涂層修復也可能帶來挑戰。以下是一些常見問題及其解決方法：
去除不均勻：如果去除后留下不平整的表面，請?jiān)谥匦峦磕ㄖ坝眉?xì)砂紙（600 粒度）輕輕打磨該區域，以確保附著力。
組件損壞：如果溶劑或熱量影響組件，請考慮使用局部遮蔽或改用更溫和的去除方法，如微磨損。
新涂層附著力差：這通常是由于清潔不充分造成的。仔細檢查表面處理，確保沒有油性殘留物。
連接器涂層：在重新涂抹時，通過遮蔽連接器或測試點來避免在連接器或測試點上涂覆涂層。如果不小心涂上涂層，請?jiān)诠袒坝妹藓灪腿軇┤コ?/span>
處理保形涂層去除技術、保形涂層返工和保形涂層重新涂覆是參與 PCB 維修的電氣工程師的一項關鍵技能。通過了解保形涂層類型、選擇合適的去除方法并遵循保形涂層修復的最佳實踐，您可以確保返工的 PCB 受到保護且可靠。無論您是將化學溶劑用于丙烯酸涂料，還是使用熱法制備環氧樹脂，精度和制備都是關鍵。
