手工焊接 SMT 元件：業余愛好者的分步指南
- 2025-06-26 11:29:00
- 瀏覽量：60
表面貼裝技術 （SMT） 組件很小，但使用正確的工具和技術，您可以像專業人士一樣焊接它們。在這份綜合指南中，我們將引導您完成流程的每一步，從收集工具到完善您的焊接技能。無論您是焊接新手還是需要返工技巧，本教程都將幫助您在 DIY 電子之旅中取得成功。
為什么要學習 SMT 元件的手工焊接？
SMT 元件是現代電子產品的支柱。這些小部件直接焊接在印刷電路板 （PCB） 的表面上，從智能手機到業余愛好者項目，無處不在。與傳統的通孔元件不同，SMT 元件更小，可實現緊湊的設計。然而，它們的尺寸使它們很難在沒有練習的情況下手工焊接。
學習手工焊接 SMT 元件為業余愛好者打開了一個充滿可能性的世界。您可以構建更小、更高效的項目、維修現代設備，甚至制作自己的設計原型。此外，與外包組裝或使用昂貴的設備相比，掌握這項技能可以節省資金。讓我們通過這個分步焊接教程深入了解手工焊接 SMT 元件的基本知識。

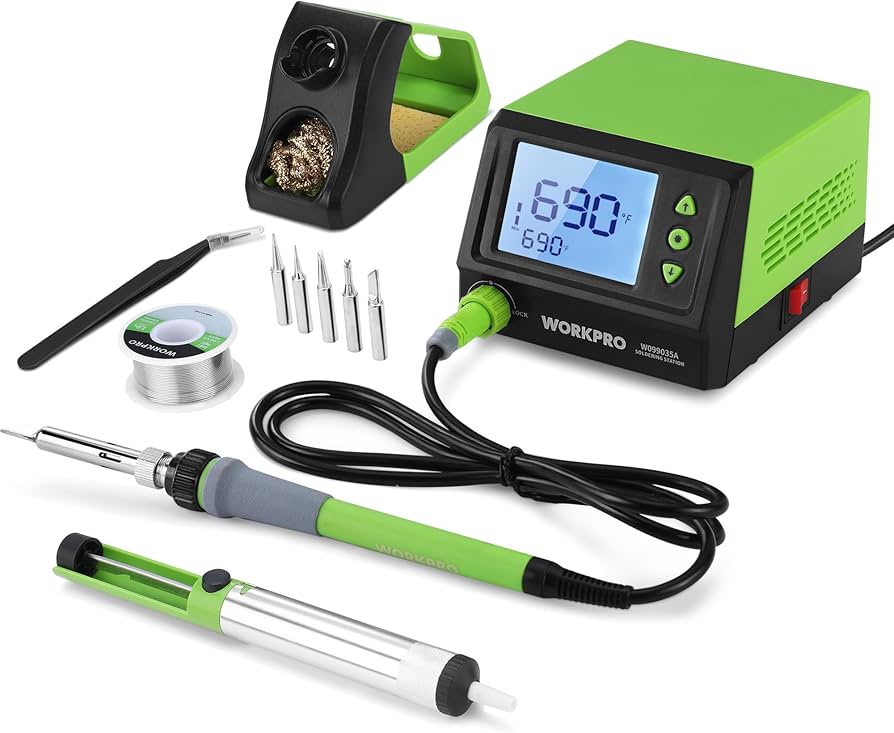

您需要準備的內容：用于手工焊接的工具和材料
在開始之前，請收集正確的工具。擁有合適的設備可以使手工焊接 SMT 元件變得更加容易和安全。以下是 DIY 電子愛好者的必需品清單：
烙鐵：使用帶有細尖端（1 毫米或更?。┑臏乜乩予F。15-30 瓦的熨斗適用于大多數 SMT 工作。Hakko 或 Weller 等品牌在業余愛好者中很受歡迎。
焊料：選擇帶有松香芯的細無鉛焊錫絲（直徑 0.5 毫米至 0.8 毫米），以便在小焊盤上獲得更好的流動性。
通量：助焊劑有助于焊料順暢流動并防止氧化。助焊劑筆或液體助焊劑是 SMT 焊接的理想選擇。
鑷子：精密鑷子是放置 0402 電阻器或電容器等微小元件的必備工具。
放大鏡或顯微鏡：SMT 元件通常小于 1 毫米，因此放大有助于放置和檢查。
拆焊編織層/芯線：可用于焊接時的返工或修復錯誤。
異丙醇和刷子：用于焊接后清潔 PCB 以去除助焊劑殘留物。
防靜電墊和腕帶：保護敏感組件免受靜電放電的影響。
PCB 或?qū)嵺`板：如果您是 SMT 焊接的新手，請從實踐板開始，以避免損壞昂貴的項目。
為 SMT 焊接準備您的工作空間
干凈、有序的工作空間是成功手工焊接的關鍵。以下是安全和效率的設置方法：
清理您的區域：清除雜物以避免丟失微小的組件。使用小托盤或容器來存放零件。
良好的照明：確保您的工作空間光線充足。帶有放大鏡的臺燈可以改變游戲規則。
通風：焊接會產生煙霧，因此請?jiān)谕L(fēng)的地方工作或使用排煙器。
靜電保護：佩戴防靜電腕帶并在防靜電墊上工作，以保護組件免受損壞。
工作區準備就緒后，讓我們繼續進行手工焊接 SMT 元件的實際過程。

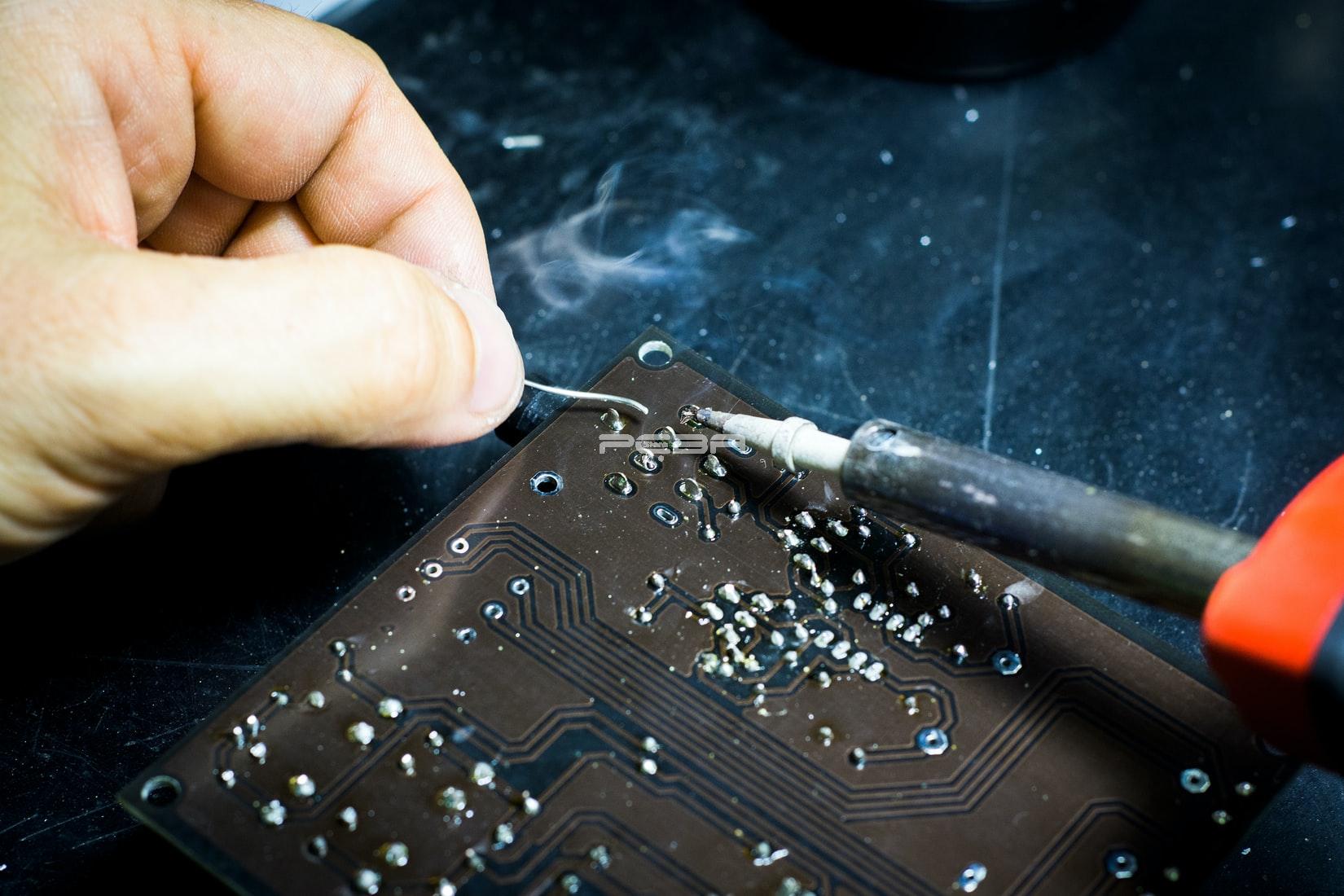

手工焊接 SMT 元件的分步指南
手工焊接 SMT 組件乍一看似乎令人生畏，但隨著實踐，它成為第二天性。請按照以下步驟開始您的 DIY 電子產品項目。
第 1 步：準備 PCB 和組件
首先檢查您的 PCB。確保焊盤（將焊接元件的小金屬區域）干凈且沒有碎屑。如果有任何污垢或氧化，請用異丙醇和刷子清潔板子。
接下來，整理您的 SMT 組件。這些器件很小——一些電阻器或電容器可以小至 0.4mm x 0.2mm（0402 尺寸）。如果需要，使用放大鏡讀取標記，并將其保存在貼有標簽的容器中，以避免混淆。
第 2 步：將助焊劑涂抹在焊盤上
Flux 是焊接 SMT 元件時最好的朋友。它有助于焊料均勻流動并粘附在焊盤上。使用助焊筆或小刷子在元件所在的 PCB 焊盤上涂上一層薄薄的助焊劑。不要過度——一點點就有很長的路要走。
第 3 步：錫 One Pad
在放置元件之前，通過涂抹少量焊料來“鍍錫”其中一個焊盤。將烙鐵設置為 300°C （572°F） 左右，以實現無鉛焊接。將尖端接觸焊盤 1-2 秒，然后加入一小塊焊錫絲，直到形成一個小圓頂。這個預鍍錫焊盤將充當元件的錨點。
第 4 步：放置組件
使用精密鑷子，小心地拾取 SMT 元件并將其放在焊盤上。對齊它，使一端接觸鍍錫墊，另一端位于裸墊上。仔細檢查方向，尤其是二極管或電容器等極化元件 - 錯誤會毀掉您的電路。
第 5 步：焊接第一個連接
用烙鐵加熱鍍錫焊盤約 1-2 秒，讓焊料融化。用鑷子輕輕地將元件壓入熔融的焊料中。取下烙鐵，讓焊料冷卻。組件現在應該固定在一側。如果它沒有完全對齊，請重新加熱焊料并用鑷子調整。
第 6 步：焊接另一面
現在，將元件的另一端焊接到裸焊盤上。在烙鐵尖端涂上少量焊料，然后同時將其接觸焊盤和元件引線。焊料應平穩流動，形成一個小而有光澤的圓角。避免使用過多的焊料 - 過多會導致短路。
第 7 步：檢查和清潔
焊接后，在放大鏡下檢查您的作品。一個好的焊點看起來有光澤和凹陷，完全覆蓋焊盤和元件引線，沒有多余的斑點。如果您看到鈍化或開裂的接頭，則可能是“冷接頭”，您需要重新加熱并添加更多焊料。
最后，用異丙醇和刷子清潔電路板以去除助焊劑殘留物。這可以防止腐蝕并使您的項目看起來更專業。
成功手工焊接 SMT 元件的技巧
以下是一些提高 SMT 元件手工焊接技能的其他技巧：
先練習：如果您不熟悉 SMT 焊接，請先使用 1206 或 0805 電阻器等較大的元件，然后再使用微小的 0402 元件。
控制熱量：過多的熱量會損壞元件或抬起 PCB 焊盤。將每個接頭的焊接時間保持在 3 秒以下。
使用正確的提示：細小的錐形尖端最適合精確度。避免使用 SMT 作業的鑿尖，因?yàn)樗鼈兲恐亍?/span>
避免橋接：焊橋（焊盤之間不需要的連接）在 SMT 中很常見。如果發生這種情況，請使用拆焊編織層去除多余的焊料。
保持耐心：匆忙會導致錯誤。慢慢來，尤其是在放置元件時。
SMT 焊接中的常見錯誤以及如何避免這些錯誤
即使是經驗豐富的業余愛好者在手工焊接 SMT 元件時也會犯錯誤。以下是一些常見問題以及如何修復或預防這些問題：
冷接縫：當焊料沒有完全熔化時，就會發生這種情況，從而導致連接較弱。通過重新加熱接頭并添加一點新焊料來修復。
墓碑：這是由于加熱不均勻而導致組件一端直立的情況。通過確保在焊接過程中兩個焊盤均勻加熱來防止它。
組件損壞：過熱會炸毀敏感部件。使用最低有效溫度（約 280-300°C）并限制熱暴露。
焊橋：過多的焊料會連接相鄰的焊盤。用拆焊編織層去除多余的部分并涂上助焊劑以防止再次發生。
返工 SMT 組件：修復錯誤
返工是 DIY 電子產品的一項關鍵技能。如果元件焊接錯誤或需要更換，請按照以下步驟進行 SMT 返工：
Apply Flux（應用助焊劑）：在焊點添加助焊劑，以便于拆卸。
使用拆焊編織層：將編織物放在焊點上，用熨斗加熱，讓編織物吸收焊料。重復上述步驟，直到組件空閑為止。
清潔墊子：用異丙醇去除任何殘留的焊料或殘留物。
Re-solder：按照上述焊接步驟放置和焊接新元件。
返工需要耐心，但通過練習，您將能夠在不損壞 PCB 的情況下修復錯誤。
SMT 焊接的先進技術
一旦您熟悉了基本的手工焊接，就可以嘗試這些先進的技術來處理更復雜的 DIY 電子項目：
拖動焊接：可用于焊接 IC 等多引腳元件。涂抹助焊劑，在尖端添加焊料，然后將其拖過引腳，以創建快速、干凈的接頭。
熱風返修臺：對于較大的組件或返工，熱風站可以一次加熱多個引腳，從而更容易拆卸和放置。
焊膏和回流焊：為了獲得專業的效果，請使用焊膏和加熱板或回流焊爐。將焊膏涂在焊盤上，放置元件并加熱以均勻熔化焊料。
熟能生巧：從 DIY 套件開始
如果您對在重要項目中焊接 SMT 元件感到緊張，請從練習套件開始。許多在線商店提供價格實惠的 SMT 焊接實踐套件，元件尺寸從 1206 到 0402 不等。這些套件通常包括一個帶有標記焊盤的 PCB，讓您無風險地磨練自己的技能?；◣讉€(gè)小時練習，您將獲得處理實際項目的信心。
安全第一：保護您自己和您的組件
焊接涉及熱量和化學品，因此安全至關重要。始終佩戴安全眼鏡，以保護眼睛免受焊料飛濺的傷害。在通風良好的地方工作，以避免吸入煙霧，并在處理焊料或助焊劑后洗手。最后，不使用時拔下烙鐵的插頭，以防止?fàn)C傷或火災。
手工焊接 SMT 組件對于任何電子愛好者來說都是一項寶貴的技能。使用正確的工具、技術和一些練習，您可以創建緊湊、專業的項目并輕松處理返工。本焊接教程涵蓋了從準備工作空間到 DIY 電子產品高級技巧的所有內容。記住要從小處著手，要有耐心，并優先考慮安全。
