如何在家更換表面貼裝 PCB 組件
無論您是進行維修還是升級設備,本指南都將逐步引導您完成 DIY SMD 組件更換的過程。您不需要像熱空氣站這樣的花哨設備來完成工作。只需基本的烙鐵和一些耐心,就可以掌握無熱風焊接 SMD 元件、用烙鐵去除 SMD 元件、手工焊接 SMD 電阻器,甚至在家中更換 SMD 電容器。讓我們深入了解細節,讓您的項目重回正軌!
表面貼裝器件 (SMD) 是直接焊接到印刷電路板 (PCB) 表面的微型元件。它們幾乎存在于從智能手機到筆記本電腦的所有現代電子設備中。隨著時間的推移,這些組件可能會因高溫、物理?yè)p壞或磨損而失效,需要更換。與專業維修相比,在家中進行 DIY SMD 組件更換項目可以節省資金,并幫助您培養作為業余愛好者的寶貴技能。
許多業余愛好者因?yàn)?SMD 尺寸小而回避使用 SMD——一些電阻器和電容器小至 1mm x 0.5mm(0402 封裝尺寸)!但是,使用正確的工具和技術,即使是初學者也可以成功。在本指南中,我將根據我自己通過更換有故障的 SMD 電容器來修復損壞的游戲控制器的經驗分享實用技巧。讓我們從您需要的內容開始。

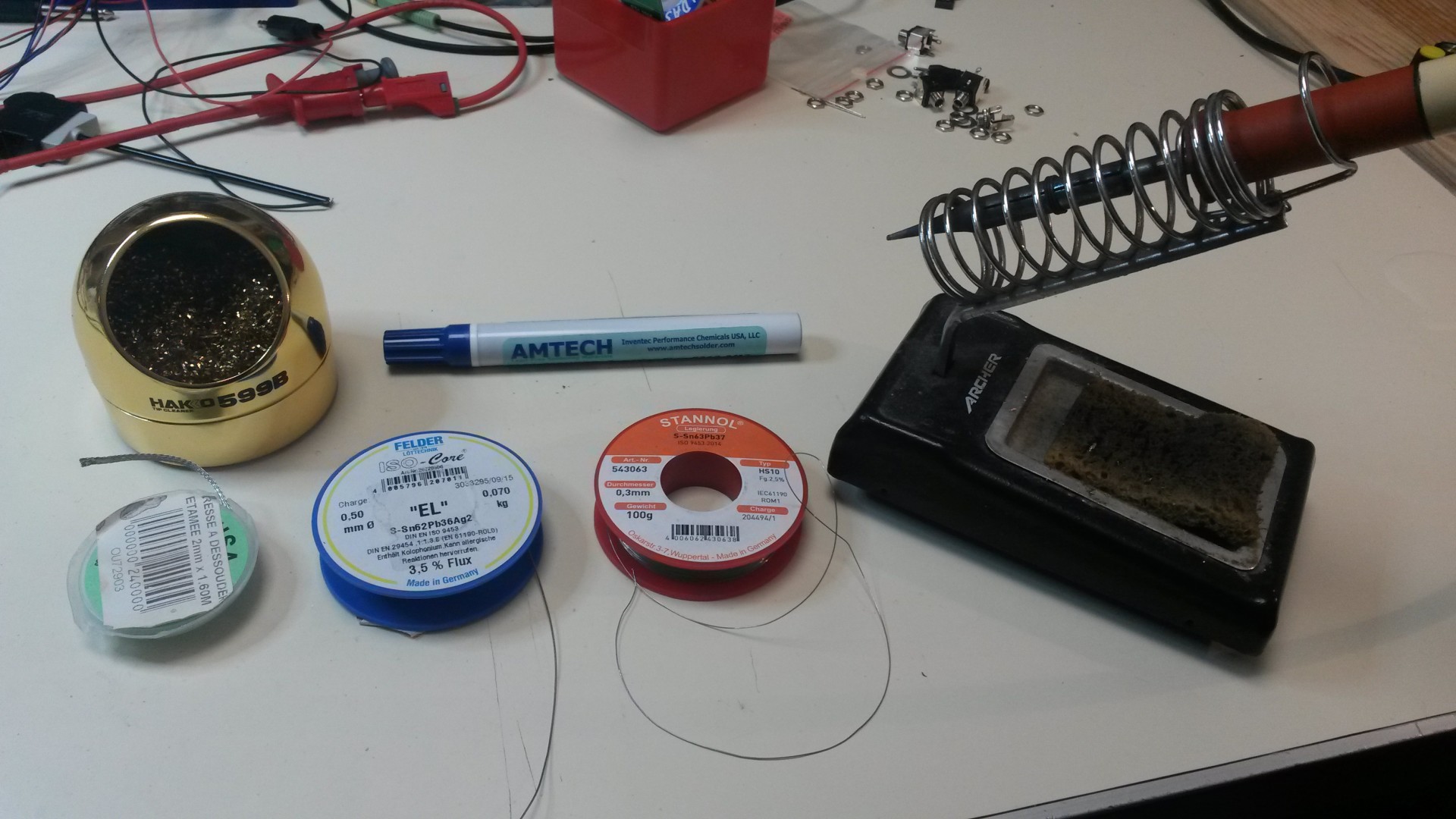

在開始之前,請收集以下工具和材料。其中大多數可能已經在您的電子產品工具包中,從而保持較低的成本,以更換家用 SMD 電容器或其他組件。
烙鐵:細尖烙鐵(15-30 瓦)最適合精度。可調溫度型號是理想的選擇——對于大多數 SMD 工作,將其設置為 300°C (572°F) 左右。
焊料:使用薄的無鉛或含鉛焊料(直徑 0.5 毫米至 0.8 毫米)來清潔接頭。
脫焊編織層或吸錫線:對于使用烙鐵通過吸收多余的焊料來去除 SMD 元件是必不可少的。
通量:有助于焊料順暢流動并防止氧化。液體或糊狀助焊劑效果很好。
鑷子:精密鑷子是處理微小 SMD 零件的必備工具。
更換組件:確保您擁有正確的 SMD 電阻器、電容器或其他部件。檢查標記或數據表中的值(例如,封裝尺寸為 0603 的 10μF 電容器)。
放大鏡或顯微鏡:可選,但有助于檢查小組件。
異丙醇和刷子:用于焊接后清潔 PCB。
萬用表:測試連續性并驗證組件值或功能。
準備好這些工具后,您就可以處理手工焊接 SMD 電阻器和其他組件了。讓我們繼續討論安全和準備。
使用電子產品涉及燒傷或損壞組件等風險。在開始您的 DIY SMD 組件更換項目之前,請遵循以下安全提示:
在通風良好的地方工作,以避免吸入焊錫煙霧。
戴上安全眼鏡以保護眼睛免受焊料飛濺的傷害。
不使用時,請將烙鐵放在支架上,以防止?fàn)C傷或火災。
小心處理組件以避免靜電放電,靜電放電會損壞 IC 等敏感部件。如果可能,請使用防靜電腕帶。
此外,通過清理雜物和確保良好的照明來準備您的工作空間。在焊接 SMD 組件時,穩定、平坦的表面有助于在沒有熱空氣的情況下處理微小的部件。
更換家中或其他組件的 SMD 電容器的第一步是確定損壞的地方。以下是發現問題的方法:
目視檢查:尋找 PCB 上的燒焦痕跡、裂紋或凸出的電容器。發生故障的 SMD 電容器通常看起來腫脹或泄漏。
使用萬用表進行測試:測試電阻器的電阻是否正確(例如,1kΩ 電阻器的讀數應接近 1000 歐姆)。對于電容器,檢查是否有短路或開路。如果 10μF 電容器的讀數為 0μF,則它可能已死機。
電路行為:如果設備未通電或特定功能出現故障,請跟蹤電路以查找可疑組件。例如,電源線中出現故障的 SMD 電阻器可能會導致電壓下降。
確定有缺陷的部件后,請記下其封裝尺寸(如 0805 或 1206)和價值,以便訂購確切的更換件。在我的游戲控制器維修中,電源輸入附近一個凸起的 4.7μF 電容器是罪魁禍?zhǔn)?,萬用表讀數為 0μF 證實了這一點。
現在是棘手的部分:用烙鐵去除 SMD 元件。熱風返修臺是理想的選擇,但基本的烙鐵可以使用正確的技術。以下是對 resistor、capacitor 和小型 IC 的作方法:
Apply Flux(應用助焊劑):在元件的焊點上輕拍助焊劑,以幫助焊料均勻熔化。
加熱一側:將烙鐵頭放在一個焊點上 2-3 秒,直到焊料熔化。
用鑷子提升:當焊料熔化時,使用鑷子輕輕地將元件的那一側從焊盤上提起。
加熱另一側:移動到另一個關節,加熱它,然后用鑷子完全去除組件。
清潔墊子:使用拆焊編織層和烙鐵去除 PCB 焊盤上多余的焊料。用異丙醇擦拭以獲得干凈的表面。
添加焊料:如果引腳難以拆焊,請?jiān)谒幸_上添加新的焊料,以使其更容易熔化。
使用雙鐵法(如果可能):如果您有第二個熨斗或可以快速交替使用,請同時加熱多個引腳以抬起 IC。否則,請使用 Flux 逐個引腳工作。
收拾:去除帶有編織物的剩余焊料并清潔該區域。
請耐心等待 — 匆忙作會損壞 PCB 走線。當我從控制器上移除有故障的電容器時,我不小心因過熱時間過長而抬起了一個焊盤。將每個關節的熱暴露時間保持在 5 秒以下,以避免這種情況。
建議圖片放置:在此處插入一張圖片,顯示烙鐵和鑷子從 PCB 上移除 SMD 電阻器。ALT 文本:“用烙鐵去除 SMD 電阻器以進行 DIY 更換。”
移除舊元件后,準備 PCB 和新部件進行焊接。仔細檢查替換組件的值和封裝大小。例如,如果您要在家中更換 SMD 電容器,請確保額定電壓(例如 16V)和電容(例如 10μF)與原始電壓匹配。
清潔墊子:確保 PCB 焊盤上沒有舊的焊料或碎屑。
錫單墊:將少量焊料涂在其中一個焊盤上。這使得放置新元件變得更加容易。
定位組件:使用鑷子將新的 SMD 部件對準焊盤,確保電容器或二極管等極化元件的正確方向。
現在是手工焊接 SMD 電阻器或電容器的時候了。該技術適用于僅使用烙鐵在沒有熱空氣的情況下焊接 SMD 元件:
放置 Component (組件):使用鑷子將新元件放在鍍錫墊上。
焊接第一個接頭:將熨斗接觸鍍錫焊盤和元件引線 1-2 秒,讓焊料回流并固定部件。
焊接另一面:將助焊劑涂在未焊接的一側,然后添加少量新焊料以將元件粘合到焊盤上。
檢查關節:確保焊點有光澤和凹陷,而不是暗淡或起泡。0805 電阻器上的良好接頭應覆蓋焊盤,而不會有過多的焊料溢出。
我發現,在更換 1kΩ 電阻器時,使用過多的焊料會在焊盤之間產生電橋。如果發生這種情況,請使用拆焊編織層進行清理。如果您不熟悉手工焊接 SMD 電阻器,請?jiān)趶U舊 PCB 上練習。
建議圖片放置:在此處插入一張圖片,顯示將 SMD 電容器連接到 PCB 的烙鐵。ALT 文本:“在家里將 SMD 電容器手工焊接到 PCB 上?!?/span>
完成 DIY SMD 組件更換后,測試維修以確保一切正常:
目視檢查:尋找冷焊點(鈍化或開裂)或錯位的元件。
萬用表測試:驗證焊接接頭的連續性。對于電阻器,請確認電阻值;對于電容器,請確保它沒有短路。
開機:重新組裝設備并啟動它。觀察正常作。更換電容器后,我的游戲控制器開機完美!
如果設備仍然無法正常工作,請重新檢查您的焊接或測試相鄰組件是否有故障。附近值為 0Ω (短路) 的 SMD 電阻可能表示電路中存在其他問題。
即使經過仔細的工作,在沒有熱空氣的情況下焊接 SMD 元件也會帶來挑戰。以下是一些常見問題和修復方法:
提升墊:如果 PCB 焊盤脫落,請使用細線橋接連接或應用導電環氧樹脂作為最后的手段。
焊橋:用拆焊編織層去除多余的焊料,然后重新涂抹助焊劑以獲得干凈的接頭。
組件錯位:重新加熱焊料并在冷卻前用鑷子重新定位。
過熱:將焊接時間限制在每個接頭 3-5 秒,以避免損壞組件或 PCB。
根據我從在線資源中獲得的經驗和見解,以下是在家中更換 SMD 電容器或處理其他 SMD 維修的額外提示:
在舊 PCB 或廢舊 PCB 上練習,以建立對手工焊接 SMD 電阻器的信心。
使用濕海綿或黃銅絲清潔劑保持烙鐵頭清潔,以獲得更好的傳熱效果。
使用盡可能小的尖端(如 1 毫米的鑿尖)以精確處理微小的組件。
緩慢工作 — SMD 焊接注重耐心而不是速度。
