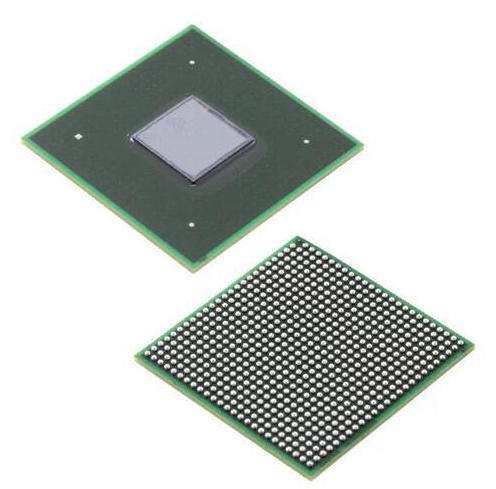

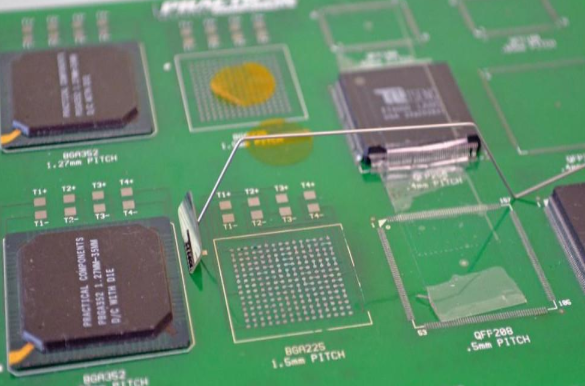

在當今高集成度的電子產品中，球柵陣列（BGA）封裝被廣泛應用于處理器、GPU及其他高引腳數元件。由于BGA的焊點分布在封裝底部，肉眼無法直接觀察，所以一旦焊點質量存在問題，就可能影響電路板的性能穩定性，甚至引發功能故障。

常見的BGA焊點缺陷包括開路、焊橋、焊點空洞以及枕頭式（Head-in-Pillow, HIP）缺陷。這些問題不僅會降低信號完整性，還會帶來散熱困難、電氣失效等風險。特別是在高頻高速電路設計中，任何細小的焊點異常都可能演變成嚴重的系統問題。

BGA焊點常見缺陷類型

在分析X射線檢測原理之前，我們先來看幾種BGA封裝中最典型的問題：

焊點開路

當焊球無法與PCB焊盤實現良好連接時，就會發生開路。主要原因可能是焊膏印刷不足、元件偏移或回流過程中受熱不均。開路會導致信號中斷，在高速ADC或存儲接口中會表現為數據丟失或功能不穩定。

焊橋與短路

短路一般是由相鄰焊球之間多余的焊料形成橋接造成的。這種缺陷常出現在焊膏用量過多、鋼網設計不當或貼片位置偏移的情況下。短路不僅會導致信號串?dāng)_，還可能造成芯片燒毀，是最危險的焊點問題之一。

空洞（Voiding）

焊點空洞是指焊接區域內存在的氣泡或未填充的區域。過多空洞會降低焊點強度，影響熱傳導能力，容易造成器件過熱甚至失效。根據IPC標準，某些關鍵元件的空洞面積不得超過25%。

HIP（枕頭效應）

枕頭缺陷出現在回流焊時焊球和焊膏沒有完全融合，形成接觸不良的弱連接。HIP常由器件或PCB板的翹曲引起，可能會導致間歇性故障，是返修中最難發現的一類缺陷。

X射線檢測技術原理

由于BGA的焊點隱藏在器件底部，傳統的目視檢查和AOI無法發現這些問題。X射線檢測是一種非破壞性測試手段，可以穿透材料，成像內部結構，揭示焊點的完整性和質量。

X射線檢測主要分為兩種方法：

2D X射線成像

二維X射線提供一個從頂部俯視焊點的圖像。這種方式可以快速識別焊橋、開路、較大空洞等問題，適合量產中快速抽檢。例如，兩個焊球之間如果有短路，在圖像中會表現為兩個點之間有異常連接的陰影。

不過二維成像存在一個問題，它無法判斷焊點在高度方向的完整性。這意味著對于HIP這類垂直方向的缺陷不太敏感。

3D CT X射線（計算機斷層掃描）

三維CT成像通過多個角度拍攝的X射線圖像進行重建，得到焊點內部的三維結構。這種方式可以清晰看到焊球與焊盤之間是否完全融合，非常適合分析HIP、隱藏空洞等難以識別的缺陷。

雖然3D CT檢測成本較高、掃描時間較長，但對于關鍵應用（如汽車、醫療、航空等）而言，它提供了不可替代的可靠性分析手段。

針對缺陷的檢測策略

不同類型的BGA焊點問題需要不同的檢測策略：

檢測焊點開路

在2D圖像中，開路通常表現為焊球周圍沒有明顯的焊料填充，或球與焊盤之間有明顯間隙。通過傾斜角度成像，可以更清晰地看到接觸面是否斷裂。

檢測短路和焊橋

短路在X射線圖像中表現為焊球之間多出不規則的連接區域。高分辨率系統可以識別非常細微的焊橋，例如寬度小于50微米的焊料連線。

檢測空洞

空洞在圖像中表現為焊球內部的亮區?，F(xiàn)代X射線設備配有自動計算空洞面積的算法，可以根據標準評估每個焊點的空洞比例，判斷是否符合質量標準。

檢測枕頭缺陷（HIP）

只有3D CT圖像才能真正看清HIP問題。在橫截面中可以發現焊球與焊膏之間的分離或融合不良區域。該缺陷如果存在，很容易因溫度變化而引發連接不穩定，必須嚴查。

X射線檢測在制造和測試中的作用

實現全面無損檢測

與傳統的剖板和開封不同，X射線可以在不破壞PCB結構的前提下完成內部質量評估，特別適合用于樣機驗證、抽樣檢測以及失效分析。

提高制程控制能力

X射線檢查可以發現哪些制程環節可能造成缺陷，例如回流溫度設置過高、焊膏印刷偏移等。通過分析缺陷趨勢，可以反向優化工藝參數，減少缺陷率。

支持高可靠性要求

對于軍工、航空、醫療等領域，產品需要在極端環境下工作，X射線提供的定量分析手段可以幫助驗證其內部焊接質量是否達到要求，增強產品信心。

X射線檢測的挑戰和限制

雖然X射線檢測非常強大，但也有一些現實制約：

• 成本較高：高分辨率設備投資大，檢測周期長，不適合全部板全檢。

• 操作復雜：圖像需要有經驗的工程師解讀，自動識別算法仍需人工驗證。

• 安全性要求高：設備使用中需要輻射防護，增加了作成本。

如何更好使用X射線檢測

要發揮X射線檢測的最大價值，可從以下幾方面著手：

• 制定檢測標準：對開路、空洞、HIP等缺陷定義判定標準，便于統一判斷。

• 參考無缺陷圖像：建立標準BGA焊點圖像作為對比模板，提高判斷準確性。

• 聯合其他檢測方法：結合功能測試、熱成像、ICT等手段，從多角度確認問題。

• 建立缺陷數據庫：記錄X射線圖像和缺陷信息，長期分析趨勢與工藝關系。

用X射線守護BGA焊點可靠性

BGA封裝以其高性能和高密度成為現代電子設計的重要基礎。但隱藏在其封裝底部的焊點一旦出現缺陷，可能會帶來嚴重影響。X射線技術為我們提供了深入觀察這些焊點質量的工具，是保障產品性能和可靠性的關鍵手段。

通過理解各種焊點問題的表現特征，選擇合適的X射線技術并配合科學的工藝優化，我們可以大大提升BGA封裝的制造可靠性。對于追求零缺陷、零返修的現代制造業來說，X射線檢測不僅是一種工具，更是一種質量保障的理念。
