PCB電源：優化噪聲敏感型電路的穩壓器選擇
- 2025-06-24 09:48:00
- 瀏覽量：69
無論您是為音頻應用、精密儀器還是 RF 系統進行設計，合適的穩壓器都可以成就或破壞您的項目。在本綜合指南中，我們將深入探討如何優化噪聲敏感型電路的穩壓器選擇，重點介紹穩壓器降噪 PCB、音頻低噪聲穩壓器、穩壓器紋波抑制 SMT 以及最小化 EMI 穩壓器。讓我們探索如何通過為像您這樣的工程師量身定制的可行技巧和技術見解來實現精確的電力輸送。
為什么穩壓器的選擇對于噪聲敏感型電路很重要
在噪聲敏感電路中，即使是電源的微小波動也可能導致嚴重的性能問題。想想電源噪聲直接轉化為嗡嗡聲或失真的音頻放大器，或者紋波影響測量精度的高精度傳感器。穩壓器是您抵御這些問題的第一道防線。選擇合適的 PCB 并將其正確集成到您的 PCB 設計中，可確保穩定、清潔的電力輸送。
關鍵考慮因素包括噪聲輸出、紋波抑制和電磁干擾 （EMI）。選擇不當?shù)姆€(wěn)壓器可能會引入高達 100 μV RMS 的噪聲水平或無法抑制輸入紋波，從而直接影響電路性能。在這篇文章中，我們將分解穩壓器的類型、規格和設計策略，以幫助您做出明智的決策。
了解穩壓器中的噪聲：基礎知識
在深入研究選擇標準之前，讓我們先澄清一下“噪聲”在穩壓器中的含義。噪聲是指穩壓器輸出端不需要的電壓波動，通常在特定頻率范圍（10 Hz 至 100 kHz）內以微伏 RMS（均方根）為單位測量。對于噪聲敏感型應用，您需要一個輸出噪聲低于 10 μV RMS 的穩壓器，以避免干擾微弱信號。
另一方面，紋波是穩壓器無法濾除的輸入電源中的殘余交流分量。穩壓器抑制這種情況的能力通過其電源抑制比 （PSRR） 來量化，以分貝 （dB） 表示。音頻或精密電路通常需要 60 dB 或更高的 PSRR，以確保輸入波動不會影響輸出。
EMI 是另一個問題，尤其是在高頻設計中。穩壓器，尤其是開關型穩壓器，會產生干擾附近元件的 EMI。最小化 EMI 穩壓器設計涉及元件選擇和 PCB 布局技術，我們將在后面介紹。
用于噪聲敏感電路的穩壓器類型
需要考慮的穩壓器主要有兩大類：線性穩壓器和開關穩壓器。對于噪聲敏感型應用，每種應用都有其優點和缺點。讓我們來分析一下。
線性穩壓器：低噪聲冠軍
線性穩壓器，如低壓差 （LDO） 穩壓器，通常是噪聲敏感型電路的首選。它們的工作原理是將多余的電壓以熱量的形式耗散，從而產生非常干凈的輸出和最小的噪聲——對于德州儀器 （TI） TPS7A47 等高性能型號，通常低于 5 μV RMS。
對于音頻應用的低噪聲穩壓器，LDO 因其高 PSRR（1 kHz 時高達 70 dB）和低輸出噪聲而大放異彩。然而，它們?cè)谳^高電流或大壓降下效率較低，導致散熱挑戰。如果您的設計在 3.3V 電壓下工作，輸入為 5V，并且功耗低于 500 mA，那么 LDO 是理想的選擇。
開關穩壓器：效率與權衡
開關穩壓器（如降壓或升壓轉換器）的效率要高得多，尤其是對于大電流或?qū)掚妷翰罘衷O(shè)計。但是，它們會引入開關噪聲，通常在 50-100 μV RMS 范圍內，并且由于高頻工作（通常為 100 kHz 至 2 MHz）而會產生顯著的 EMI。
對于噪聲敏感電路，開關穩壓器通常與后置穩壓 LDO 配對，以清理輸出。這種混合方法平衡了效率和噪音，但增加了復雜性和成本。如果擔心 EMI，請尋找具有擴頻調制功能的開關穩壓器，以減少峰值干擾。
穩壓器選擇的主要規格
在為噪聲敏感電路選擇穩壓器時，應關注這些關鍵規格。了解這些將有助于您將穩壓器與應用需求相匹配。
輸出噪聲
如前所述，輸出噪聲至關重要。對于音頻電路或精密模擬設計，應選擇噪聲水平低于 10 μV RMS 的穩壓器。查看數據表，了解與您的應用相關的整個頻段的噪聲性能。例如，音頻電路對 20 Hz 到 20 kHz 之間的噪聲最敏感。
電源抑制比 （PSRR）
對于穩壓器紋波抑制 SMT 設計，PSRR 是一個關鍵指標。更高的 PSRR 意味著更好的輸入紋波抑制能力。在您的工作頻率下尋找高于 60 dB 的值。例如，Analog Devices 的 LT3045 在 1 kHz 時提供 76 dB 的 PSRR，使其非常適合在表面貼裝技術 （SMT） 應用中抑制電源噪聲。
負載和線路調整率
負載調整率表示輸出電壓隨負載電流變化的變化量，而線路調整率顯示輸入電壓變化的影響。對于精密電路，負載調整率應低于 0.1%，線路調整率應低于 0.01%，以確保動態條件下的穩定性。
壓差電壓
對于 LDO，壓差（調節所需的最小輸入輸出電壓差）很重要。較低的壓差（例如，Nisshinbo NR1644 為 0.2V）允許在更接近輸出電壓的位置工作，從而提高了低壓設計的效率。
穩壓器降噪的 PCB 布局策略
如果 PCB 布局未優化，即使是最好的穩壓器也可能表現不佳。不良的布局會引入噪聲，降低紋波抑制能力，并放大 EMI。以下是穩壓器降噪 PCB 設計的行之有效的策略。
最大限度地減少接地回路
接地回路是 PCB 設計中的常見噪聲源。使用實心接地層，并確保穩壓器的接地引腳以最小的走線長度直接連接到它。避免在嘈雜的數字電路和敏感的模擬部分之間共享接地路徑。如果可能，將接地層分成模擬和數字部分，將它們連接在穩壓器附近的一個點上。

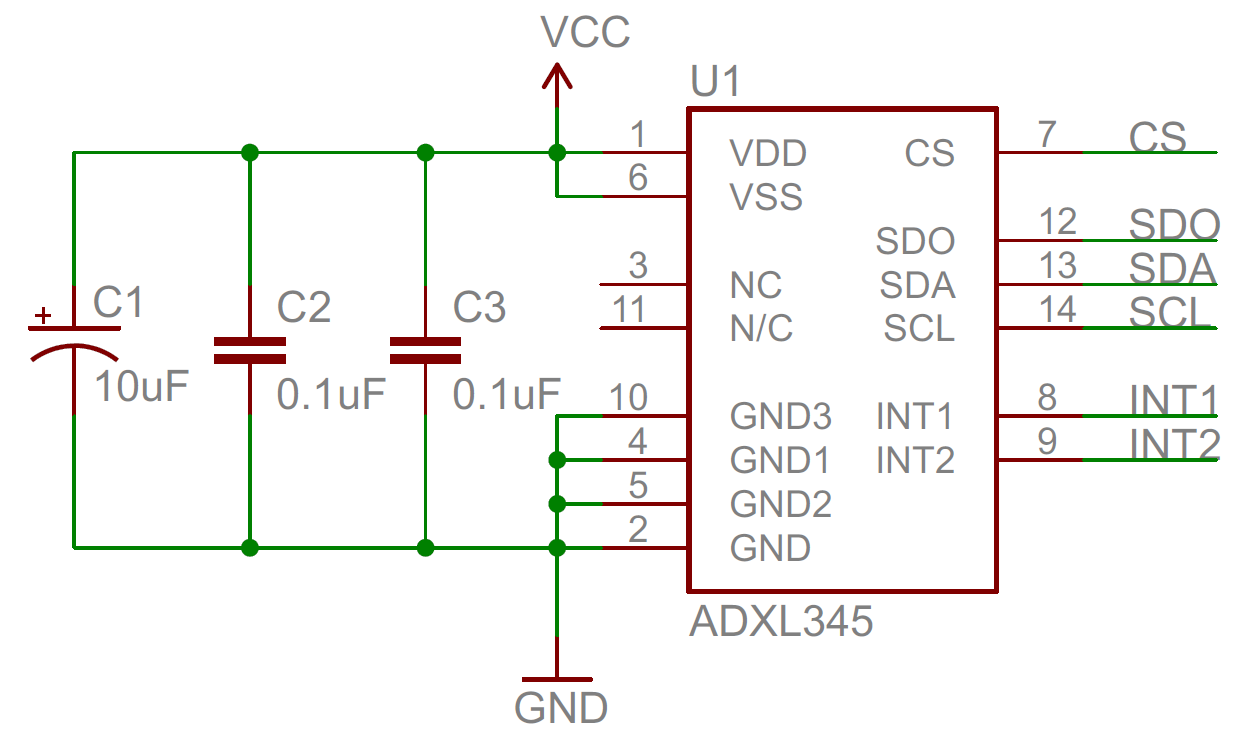

將去耦電容放置在靠近引腳的位置
去耦電容可過濾穩壓器輸入和輸出端的高頻噪聲。將 0.1 μF 陶瓷電容器放置在盡可能靠近輸入和輸出引腳的位置——最好在 2 mm 以?xún)?nèi)。對于 LDO，請查看數據表中的推薦輸出電容器值（通常為 1-10 μF）以確保穩定性，因?yàn)槟承┓€(wěn)壓器需要特定的電容和 ESR（等效串聯電阻）才能正常工作。
縮短冪走線
長功率走線充當天線，拾取或輻射噪聲。輸入和輸出走線的布線盡可能短和寬，以減少電阻和電感。對于 SMT 設計，請謹慎在穩壓器附近使用過孔，以避免增加電感。
在穩壓器設計中最大限度地降低 EMI
為了最大限度地降低 EMI 穩壓器的性能，元件選擇和布局都起著重要作用。開關穩壓器因其快速開關邊沿而臭名昭著，但即使是線性穩壓器，如果設計不仔細，也會拾取或輻射干擾。
選擇低 EMI 穩壓器
尋找具有擴頻調制等功能的開關穩壓器，該功能可以隨機化開關頻率以降低 EMI 峰值。例如，Texas Instruments TPS54202 就具有此功能，專為噪聲敏感型應用中的低 EMI 而設計。
使用屏蔽和篩選
在穩壓器輸入端添加鐵氧體磁珠或電感器，以過濾來自電源的高頻 EMI。對于敏感設計，請考慮在 PCB 上使用金屬外殼或保護環來屏蔽穩壓器區域，以遏制輻射干擾。
優化交換節點布局
對于開關穩壓器，開關節點（電感連接的地方）是主要的 EMI 源。保持此節點的區域較小，并避免在附近路由敏感跟蹤。將電感和輸出電容放在靠近穩壓器的位置，以盡量減少環路面積。
特定應用的提示：用于音頻的低噪聲穩壓器
音頻電路對電源噪聲特別敏感，因?yàn)樗赡鼙憩F(xiàn)為嗡嗡聲、嗡嗡聲或動態范圍減小。為音頻選擇低噪聲穩壓器時，應優先考慮在可聽頻率范圍（20 Hz 至 20 kHz）內具有高 PSRR 的超低噪聲 LDO。
例如，凌力爾特的 LT3042 在 1 kHz 時提供僅 0.8 μV RMS 的噪聲水平和 79 dB 的 PSRR，非常適合為音頻前置放大器或 DAC 供電。此外，對音頻電路的模擬和數字部分使用單獨的穩壓器，以防止數字開關噪聲污染模擬電源。
在我設計高保真音頻板的經驗中，我發現與基本的開關穩壓器設置相比，將 LDO 與設計良好的接地層配對可將可聞噪聲降低 30 dB 以上。在原型設計期間，使用音頻分析儀隔離電源域和測試本底噪聲是值得的。
測試和驗證：確保噪聲性能
選擇穩壓器并設計 PCB 后，測試至關重要。使用示波器測量典型工作條件下的輸出噪聲和紋波。將示波器設置為具有 20 MHz 帶寬限制的 AC 耦合，以避免拾取不相關的高頻噪聲。
對于 EMI，使用頻譜分析儀檢查穩壓器開關頻率（如果適用）周?chē)碾s散發射。如果噪聲或 EMI 超過可接受的水平（例如，音頻電路的 RMS 高于 10 μV RMS），請重新檢查您的布局或在輸入處添加額外的濾波元件，例如 pi 濾波器（電感器-電容-電感器）。
為噪聲敏感型電路優化穩壓器的選擇是一項多方面的挑戰，但只要有正確的知識，您就可以實現精確的電力輸送。專注于低噪聲穩壓器（如用于音頻等應用的 LDO），優先考慮 PSRR 和輸出噪聲等規格，并在 PCB 布局上投入時間，以確保穩壓器降噪 PCB 性能。對于穩壓器紋波抑制 SMT 設計，選擇具有高 PSRR 的元件，并遵循去耦的最佳實踐。最后，通過周到的布局和 EMI 感知元件選擇來解決最大限度地減少 EMI 穩壓器問題。
