首頁 > 技術資料 > 精密運算放大器在高分辨率ADC應用中的關鍵作用

精密運算放大器在高分辨率ADC應用中的關鍵作用

  • 2025-06-24 09:44:00
  • 瀏覽量:85

一、為什么精密運放對 ADC 精度至關重要

在設計高分辨率模數轉換器(ADC)系統時,模擬前端的性能直接決定了數據采集的準確性。特別是在16位到24位ADC中,任何微小的模擬誤差都可能被數字化放大。此時,負責驅動ADC輸入的運算放大器必須具備極低的噪聲和失調電壓。如果前端電路引入多余噪聲,ADC的有效位數(ENOB)將明顯下降。


二、低噪聲運放選擇的核心參數

為了保證ADC的性能,放大器的以下參數需要重點關注:

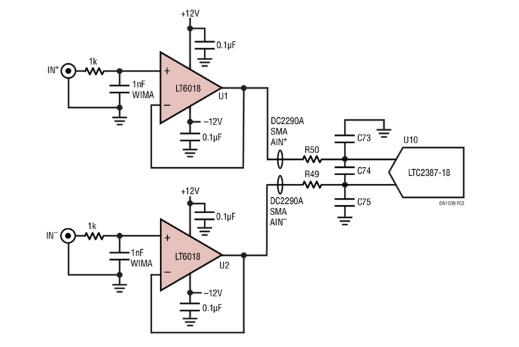

  • 輸入電壓噪聲:噪聲密度建議控制在5 nV/√Hz以下,越低越好。像LT6018這種器件可提供1.2 nV/√Hz,適合高精度應用。

  • 輸入電流噪聲:對于高阻抗源,電流噪聲的影響不可忽視。選擇偏置電流小于1pA的器件有助于減少誤差。

  • 帶寬與增益積:ADC采樣頻率較高時,運放的帶寬應至少為采樣率的十倍,才能避免信號削波或增益下跌。

通過選用滿足這些參數的運放,可以保證ADC可以忠實地反映輸入信號的微小變化。


三、處理失調電壓:誤差補償?shù)闹匾徊?/span>

失調電壓會在ADC輸入端形成直流偏差。這在精度要求高的應用中同樣不可忽視。要抑制偏移,可以采用以下方法:

  • 硬件補償:使用調整電位器、電阻網絡,或在輸入端加上校正電壓來中和失調。

  • 軟件校準:采集系統上電后先進行偏移測量,然后在數字處理階段將其扣除。

例如,一個偏移為500μV的系統,在24位ADC中可能對應多個LSB誤差。適當?shù)挠布蜍浖?zhǔn)可將此誤差壓縮至可接受范圍。

四、精密運放在模擬前端的任務

運放作為ADC前的驅動級,主要任務包括:

  1. 提升信號幅度,使其接近ADC的輸入?yún)⒖茧娖健?/span>

  2. 抑制共模噪聲,提升信噪比。

  3. 保持輸出線性,避免信號畸變。

以應變計為例,其輸出信號幅度一般只有幾毫伏。如果直接送入ADC,可能信號太小無法解析。通過放大100倍后,電壓變?yōu)閹装俸练?,更適合ADC輸入范圍。同時,放大器的共模抑制比應大于100 dB,才能有效過濾電源等干擾源。

五、運放建立時間對 ADC 的影響

建立時間(settling time)描述的是放大器對輸入變化做出穩定響應所需的時間。SAR型ADC尤其敏感于這一參數。

舉個例子,若一個16位ADC的采樣周期為500ns,那么運放必須在采樣窗口內將輸出穩定至小于0.5 LSB誤差。也就是說,精度要求高的系統中,放大器建立時間應優于100ns,并且slew rate應達到10 V/μs以上,才可滿足動態采樣要求。

如果運放響應太慢,ADC采樣到的電壓就可能出現偏差,進而導致信號失真或數據錯誤。

六、驅動高分辨率 ADC 的放大器要求

現代ADC,特別是delta-sigma類型的ADC,輸入結構常包含電容采樣網絡。這個結構在采樣瞬間會快速吸收電荷,從而要求前端運放必須能提供足夠快、穩定的充電能力。

在此情況下,放大器應具備:

  • 低輸出阻抗

  • 足夠的電流驅動能力(>20mA)

  • 快速的建立速度

  • 差分輸出(用于驅動差分ADC)

像LTC6362這類全差分運放,不但能提供平衡驅動,還能有效屏蔽共模干擾,適用于高速數據采集系統。

七、抑制誤差的實用技巧

下面是提升系統精度的一些實用建議:

  1. 電源去耦:在運放供電引腳附近加0.1μF和10μF電容,有助于屏蔽高頻噪聲。

  2. 布線隔離:模擬部分與數字部分要分開接地,并減少電源和信號的耦合。

  3. 濾波設計:ADC前加入低通RC濾波器,防止高頻干擾混入信號。

  4. 溫度漂移控制:選用熱漂移低于1μV/°C的運放,提升環境適應性。

  5. 仿真驗證:通過SPICE模型提前驗證系統特性,有助于發現潛在問題。

八、實際設計案例分析

假設設計一個24位ADC系統,測量負載傳感器信號(±10mV范圍),ADC基準為2.5V,采樣速率為100次每秒。

設計步驟如下:

  1. 選用低噪聲放大器(如AD8421),并配置增益100。

  2. 使用差分結構輸出 ±1V 信號,匹配ADC輸入。

  3. 加入截止頻率為50Hz的RC濾波器,屏蔽電源干擾。

  4. 保證建立時間小于ADC采樣間隔(10ms)。

該設計最終可確保系統分辨率達到理論24位要求,數據穩定可靠。

九、避免常見設計錯誤

在系統設計中,應特別注意以下問題:

  • 低估外部噪聲源:電源噪聲、布線耦合、熱噪聲都可能影響精度。

  • 忽視ADC輸入特性:輸入阻抗、電壓范圍必須和前端匹配。

  • 測試條件不足:樣機應在工作環境下測試,包括溫度、濕度變化。

  • 使用不匹配器件:如選用帶寬不足或輸出能力不夠的放大器。


高分辨率ADC的優勢只有在強大而穩定的模擬前端支持下才能充分發揮。選擇合適的精密運放,控制噪聲、補償偏移并匹配ADC采樣特性,是構建高性能數據采集系統的關鍵。今后在系統設計中,合理權衡參數、謹慎布局、結合實測將是確保成功的有效路徑。
