首頁 > 技術資料 > 高密度PCB元件貼裝的5大挑戰

高密度PCB元件貼裝的5大挑戰

  • 2025-06-24 09:19:00
  • 瀏覽量:47

對于電氣工程師來說,設計高密度印刷電路板 (PCB) 并非易事。隨著更小、更快、更強大的電子設備的推動,高密度 PCB 元件間距成為一個關鍵因素。但是 PCB 元件放置問題的最大障礙是什么,您如何有效地解決它們?在這篇博客中,我們將深入探討高密度 PCB 設計的 5 大挑戰,并使用元件布局優化技術、高密度 PCB 的 DFM 以及在高密度 PCB 中最大限度地減少信號干擾的技巧提供實用的解決方案。無論您是在緊湊型 IoT 設備還是高速服務器主板上工作,這些見解都將幫助您實現可靠和高效的設計。




為什么高密度 PCB 元件放置很重要

高密度 PCB 是現代電子產品的支柱,可在智能手機、醫療設備和汽車系統中實現緊湊的設計。然而,將更多組件封裝到更小的空間會帶來獨特的挑戰。如果不及早解決,信號干擾、熱管理和制造限制等問題可能會導致性能故障或代價高昂的重新設計。對于電氣工程師來說,掌握高密度 PCB 元件間距對于滿足設計規范和確保可靠性至關重要。

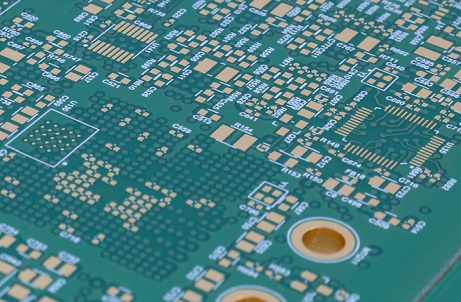

在我們深入研究具體挑戰之前,讓我們先想象一下高密度電路板的復雜性。HDI (HDI)



挑戰 1:元件放置空間有限

高密度設計中最明顯的 PCB 元件放置問題之一是空間的絕對不足。隨著設備的小型化,工程師必須在微小的封裝中安裝更多組件,例如微控制器、電容器和連接器。例如,現代智能手機 PCB 可能需要在小于 10 平方英寸的面積內容納 1,000 多個元件。這種緊湊的間距通常會導致零件重疊或布線走線的間隙不足。

解決方案:戰略組件分組和層堆疊

要克服這個問題,請使用元件放置優化技術,將相關元件分組在一起。將處理器和內存芯片等高速組件彼此靠近放置,以最大限度地減少走線長度并降低延遲。此外,利用多層 PCB 垂直堆疊組件。6 層或 8 層板可以提供額外的布線空間,允許您在各層之間分配元件,同時保持緊湊的占用空間。

另一個技巧是優先考慮較小的表面貼裝器件 (SMD),而不是通孔元件。SMD,如 0402 或 0201 電阻器,占用的空間更小,非常適合高密度設計。使用具有自動放置功能的設計軟件來試驗布局并找到最有效的排列。




挑戰 2:信號完整性和干擾

在高密度 PCB 中,元件封裝得非常緊密,以至于電磁干擾 (EMI) 和串?dāng)_成為重要問題。高速信號(例如在現代通信設備中以 5 GHz 或更高頻率運行的信號)特別容易受到干擾。如果沒有適當?shù)囊?guī)劃,最大限度地減少密集 PCB 中的信號干擾成為一項艱巨的任務,從而導致數據錯誤或系統故障。

解決方案:實施接地層和受控阻抗

為了解決這個問題,請?jiān)?PCB 疊層中加入實心接地層。專用接地層通過為信號提供低阻抗返回路徑來降低 EMI。例如,在 4 層電路板中,將第二層專用于接地,以屏蔽相鄰層上的高速走線。此外,對關鍵信號使用受控阻抗布線。保持一致的走線寬度(例如,50 歐姆阻抗為 6 mils)并避免急劇彎曲以防止信號反射。

另一種有效的策略是將模擬和數字組件分開。將敏感的模擬電路遠離嘈雜的數字電路,以避免干擾。如果空間限制使此作變得困難,請使用屏蔽罐或鐵氧體磁珠來隔離嘈雜的部分。



挑戰 3:密集布局中的熱管理

散熱是高密度 PCB 的一個關鍵問題。電源穩壓器或高性能 CPU 等組件會產生大量熱量,在極端情況下有時會超過 100°C。當組件放置得太近時,熱量會積聚,隨著時間的推移可能會損壞附近的部件或性能下降。

解決方案:優化間距并添加散熱

雖然高密度 PCB 元件間距有限,但戰略性放置有助于管理熱量。將高功率元件放置在電路板邊緣或氣流較好的區域附近。使用熱通孔(填充有導電材料的小孔)將熱量從熱元件傳遞到銅層或散熱器。例如,在功率 IC 下放置 10-15 個熱通孔可以將其工作溫度降低多達 20°C。

此外,還要考慮 PCB 材料的導熱性。FR-4 是一種常見的襯底,其導熱系數約為 0.3 W/m·K,這對于高溫設計來說可能不夠。選擇具有更高導電性 (1-2 W/m·K) 的金屬芯 PCB (MCPCB) 等材料,以獲得更好的散熱效果。

熱通孔



挑戰 4:制造限制和 DFM 問題

高密度設計通常會突破制造能力的極限。微小的元件尺寸、較窄的走線寬度(例如 3 mils)和緊密的間隙都可能導致制造錯誤或裝配失敗。忽略高密度 PCB 的 DFM(可制造性設計)可能會導致電路板無法生產或容易出現焊橋等缺陷。

解決方案:遵循 DFM 指南并與制造商合作

首先,請遵守特定于高密度設計的 DFM 指南。確保組件之間的最小間距符合制造商的能力 — 標準工藝通常為 6-8 mils。對 QFN 封裝等細間距元件使用更大的焊盤,以提高可焊性。例如,0.5 mm 間距的 QFN 可能需要將焊盤延伸到引腳之外 0.1 mm,以便在組裝過程中更好地對齊。

協作是關鍵。在設計階段的早期,請咨詢您的 PCB 制造商以了解他們的限制。許多公司提供 DFM 檢查,以便在生產前識別潛在問題。Altium Designer 或 KiCad 等工具也具有內置的 DFM 規則,用于在布局過程中標記違規行為。



挑戰 5:密集設計中的布線復雜性

在高密度 PCB 中布線就像解決一個復雜的難題。由于有數百個元件和有限的空間,工程師通常很難在不違反設計規則或創建長而低效路徑的情況下對走線進行布線。這種復雜性可能會延遲項目并增加信號完整性問題的風險。

解決方案:使用高級路由工具和 HDI 技術

利用具有高級布線功能的 PCB 設計軟件。自動布線器可以處理初始走線放置,然后您可以針對關鍵網絡進行手動微調。高密度互連 (HDI) 技術,如微孔和盲孔,允許通過連接層來實現更密集的布線,而不占用表面空間。例如,與傳統的 0.3 mm 鉆孔通孔相比,直徑為 0.1 mm 的微孔可以節省空間。

首先確定關鍵網絡的優先級。在信號線之前布線電源和接地走線,以確保穩定的電壓分配。保持高速走線簡短而直接,對于 1 GHz 以上的信號,最好在 1 英寸以下,以最大限度地減少延遲和干擾。




高密度 PCB 元件放置的最佳實踐

除了解決特定挑戰外,采用通用最佳實踐還可以提升您的高密度 PCB 設計:

  • 盡早計劃:在詳細設計之前創建一個粗略的放置計劃。預先確定關鍵組件及其約束。

  • 使用仿真工具:SPICE 或 HyperLynx 等軟件可以模擬信號完整性和熱性能,以便在制造之前發現問題。

  • 迭代測試:構建原型以驗證您的設計。小規模的測試運行可以揭示仿真可能會遺漏的放置缺陷。

  • 保持更新:制造技術不斷發展。不斷學習新材料和技術,以領先于設計挑戰。



掌握高密度 PCB 設計

高密度 PCB 元件布局是在空間限制、信號完整性、熱管理、可制造性和布線復雜性之間取得平衡。通過了解前 5 大挑戰(空間有限、信號干擾、散熱、DFM 問題和布線困難),您可以應用有針對性的解決方案來改進您的設計。多層堆疊、接地平面、熱通孔、DFM 協作和 HDI 布線等技術是工程師用于元件放置優化技術的強大工具。

隨著電子產品的不斷縮小和性能需求的增長,掌握高密度 PCB 元件間距并最大限度地減少密集 PCB 中的信號干擾仍將是關鍵技能。在您的下一個項目中開始實施這些策略,并隨時聯系制造商或同行以獲取見解。
