為您的PCB元件選擇合適連接器的終極指南

  • 2025-06-24 09:36:00
  • 瀏覽量:72

您是否正在為印刷電路板 (PCB) 組件選擇完美的連接器而苦惱?無論您是針對信號完整性、大電流應用還是惡劣環境進行設計,選擇合適的 PCB 連接器對于項目的成功都至關重要。在本綜合指南中,我們將帶您了解您需要了解的有關 PCB 連接器類型、如何確保信號完整性以及滿足大電流或防水需求的最佳選擇的所有信息。我們還將介紹安裝技術,以幫助您為設計做出明智的決策。



為什么選擇合適的 PCB 連接器很重要

PCB 連接器是任何電子系統的支柱,可確保組件之間的可靠通信和電力輸送。連接器選擇不當可能會導致信號降級、過熱或機械故障。例如,在電源電路中使用非額定大電流應用的連接器可能會導致熱失控,從而損壞 PCB 和組件。另一方面,選擇針對您的特定需求優化的連接器可以提高性能、降低成本并延長設計的使用壽命。

在本指南中,我們將分解選擇連接器時要考慮的關鍵因素,包括 PCB 連接器類型比較、選擇 PCB 連接器以確保信號完整性的技巧,以及大電流 PCB 連接器和防水 PCB 連接器的解決方案。我們還將探索 PCB 連接器安裝技術,以確保安全持久的連接。

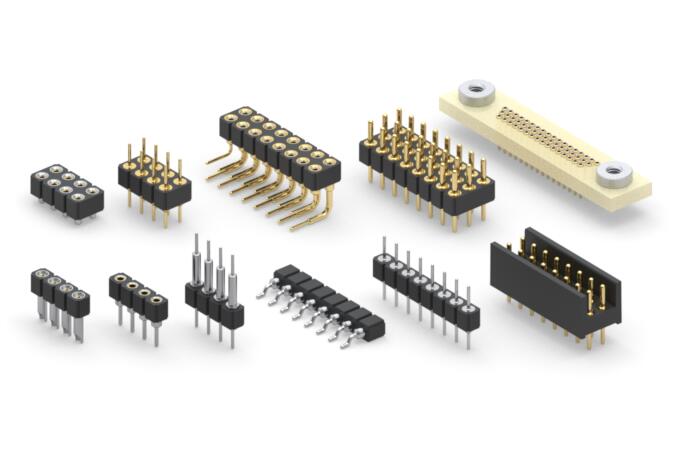

pcb_connectors





了解 PCB 連接器類型:詳細比較

在選擇連接器之前,必須了解可用的不同類型及其特定應用。以下是 PCB 連接器類型比較,可幫助您瀏覽各種選擇:

1. 板對板連接器

這些連接器將兩個 PCB 連接在一起,通常采用空間有限的緊湊設計。它們非常適合智能手機或工業控制器等設備中的多板系統。板對板連接器具有多種配置,包括夾層(堆疊)和共面(并排)設置,間距尺寸低至 0.4 mm,適用于高密度應用。

2. 線對板連接器

線對板連接器用于將外部電線或電纜連接到 PCB。它們常見于電源和傳感器應用中。這些連接器通常具有鎖定機制以防止意外斷開,并且可以處理 1A 至 20A 的電流,具體取決于設計。

3. 板對線連接器

與線對板類似,這些連接器允許電線與 PCB 連接,但通常設計用于快速組裝和拆卸。它們在汽車和消費電子產品中很受歡迎,其中模塊化設計是關鍵。

4. 邊緣連接器

邊緣連接器用于將 PCB 連接到更大的系統,常見于 PCIe 插槽等計算機擴展卡中。它們提供高可靠性,并支持高速數據傳輸速率,在現代設計中有時超過 32 Gbps。

5. 背板連接器

背板連接器專為服務器和電信設備中的高速、高密度應用而設計。它們可以同時處理多個信號,旨在最大限度地減少串擾和信號損失,通常支持高達 56 Gbps 的數據速率。

每種類型的連接器都有其獨特的用途,因此了解項目的要求(例如空間限制、信號速度或環境因素)至關重要。例如,如果您正在開發緊湊型 IoT 設備,那么細間距板對板連接器可能是您的最佳選擇。



選擇確保信號完整性的 PCB 連接器

信號完整性是高速和敏感電子設計中的重中之重。信號完整性差會導致數據錯誤、噪聲或完全系統故障。在選擇確保信號完整性的插拔式連接器時,請考慮以下因素:

阻抗匹配

連接器應與 PCB 走線的阻抗匹配,以防止反射。對于高速信號,請尋找具有受控阻抗的連接器,單端信號通常約為 50 歐姆,差分對通常約為 100 歐姆。不匹配的阻抗會導致信號反射,從而導致數據損壞。

低串擾和 EMI

當來自相鄰線路的信號相互干擾時,就會發生串擾。選擇信號引腳之間帶有屏蔽或接地引腳的連接器,以減少串擾。此外,具有內置電磁干擾 (EMI) 保護的連接器對于靠近 RF 源或嘈雜環境的應用至關重要。

高速功能

對于 USB 3.0 或 PCIe 4.0 等應用,請選擇額定用于高速數據傳輸的連接器。一些現代連接器支持高達 56 Gbps 的速度,同時通過優化的引腳布局和低損耗電介質等材料保持信號完整性。

實用貼士

在最近的一個設計高速數據采集系統的項目中,由于連接器選擇不當,我遇到了嚴重的信號衰減。切換到具有 50 歐姆阻抗額定值的屏蔽背板連接器解決了這個問題,將數據準確性提高了 30% 以上。在最終確定連接器選擇之前,始終使用 SPICE 或 HyperLynx 等工具對設計進行仿真,以預測信號行為。



大電流 PCB 連接器:為您的設計供電

對于需要大量電力輸送的應用,例如電機控制器或電源,大電流 PCB 連接器是必不可少的。這些連接器設計用于處理 10A 至 100A 以上的電流,而不會過熱或降級。

要尋找的主要功能

  • 觸點材料:大電流連接器通常使用鍍金或鍍銀的銅合金,以最大限度地減少電阻和熱量積聚。

  • 熱管理:尋找具有大接觸面積和散熱特性的連接器,以防止熱失控。一些連接器可以承受高達 125°C 的工作溫度。

  • 額定電流:確保連接器的額定電流比應用的峰值負載高出至少 20%,以應對浪涌。例如,額定電流為 50A 的連接器適用于連續的 40A 負載。




防水 PCB 連接器:抵御惡劣天氣

對于戶外或惡劣環境應用,防水 PCB 連接器是必不可少的。這些連接器可防止?jié)駳膺M入,從而導致短路或腐蝕。它們廣泛用于汽車、船舶和工業設備。

IP 評級解釋

防水連接器根據其入口保護 (IP) 級別進行評級。IP67 等級意味著連接器具有防塵功能,可承受浸入深達 1 米的水中 30 分鐘。對于更極端的條件,請尋找 IP68 或 IP69K 等級,它們對長時間浸沒或高壓水射流提供了更高的保護。

密封機構

大多數防水連接器都帶有橡膠墊圈或 O 形圈來密封連接。有些還包括鎖定機構以確保緊密配合。例如,某些 USB Type-C 連接器現在提供 IPX8 等級,使其適用于堅固耐用的手持設備。

實際用例

在從事船用傳感器項目時,我選擇了 IP68 級線對板連接器,以防止暴露在鹽水中。盡管在惡劣條件下進行了數月的測試,但連接器沒有顯示出腐蝕跡象,確保了可靠的數據傳輸。始終檢查材料規格 - 一些連接器使用不銹鋼或特殊涂層以提高耐用性。

PCB-連接器-汽車-防水



PCB 連接器安裝技術:確保牢固貼合

連接器安裝到 PCB 上的方式會顯著影響其可靠性和組裝的便利性。讓我們探索常見的 PCB 連接器安裝技術,以幫助您選擇最適合您的設計的方法。

通孔安裝

通孔連接器具有穿過 PCB 并在另一側焊接的引腳。這種方法具有出色的機械強度,使其成為汽車系統等高振動環境的理想選擇。但是,由于占用空間較大,它不太適合高密度設計。

表面貼裝技術 (SMT)

SMT 連接器直接焊接到 PCB 表面,節省空間并支持高密度布局。它們在消費電子產品中很常見,但在組裝過程中需要精確放置以避免錯位。SMT 連接器通常支持回流焊接,從而簡化了大規模生產。

Press-Fit 安裝

Press-fit 連接器使用壓入電鍍通孔的引腳,無需焊接。該技術非常適合需要頻繁更換連接器或焊接熱可能損壞元件的應用。壓接設計可承受多達 100 次插拔而不會退化。

混合安裝

一些連接器結合了通孔和 SMT 功能,以提高穩定性。例如,連接器可能將 SMT 用于信號引腳,將通孔用于電源引腳,以平衡空間效率和機械強度。



選擇 PCB 連接器時的主要考慮因素

除了上述特定類別之外,在為您的 PCB 組件選擇連接器時,請記住以下一些一般因素:

  • 環境條件:考慮溫度、濕度和接觸化學品的情況。對于高溫環境,請選擇額定溫度高達 125°C 或更高的連接器。

  • 配接次數:連接器多久插拔一次?一些連接器的額定壽命僅為 50 次,而其他連接器可以處理超過 10,000 次。

  • 成本與性能:具有高級功能(例如屏蔽、高速支持)的高端連接器更昂貴。平衡您的預算與性能需求。

  • 制造商支持:選擇來自知名制造商的連接器,這些制造商提供詳細的數據表和仿真模型。這可以在設計過程中節省數小時的故障排除時間。



為您的 PCB 設計做出正確的選擇

為您的 PCB 組件選擇合適的連接器并不一定是一項艱巨的任務。通過了解不同的 PCB 連接器類型,優先考慮信號完整性,并考慮大電流或防水功能等特定需求,您可以確??煽亢透咝У脑O計。此外,選擇合適的安裝技術將提高系統的耐用性和性能。
