掌握4層PCB布線規則,打造高質量電路板設計

  • 2025-06-23 11:45:00
  • 瀏覽量:156

一、為什么需要了解4層板的布線規則

現在很多電子產品對信號完整性、電磁兼容、布線密度提出了更高要求。雙層板已經不能滿足多數產品設計的需求,4層板成為一種更合理的選擇。

4層板在信號控制、電源分配、EMI屏蔽方面比雙層板強很多。但它也帶來了新的挑戰。比如:

  • 不同信號層間干擾更復雜;

  • 電源和地的層次安排影響阻抗;

  • 多層走線容易產生回流路徑問題;

  • 過孔連接不合理會產生串擾或反射;

  • 電源層處理不當會造成供電不穩。

如果設計人員不了解4層板的布線規則,很容易造成信號失真、電源噪聲大、產品不穩定,甚至EMC測試不過關。所以從設計初期開始就正確處理布線,是做好產品的關鍵步驟之一。

4層HDI 半孔.jpg

二、4層板的結構和布線基礎

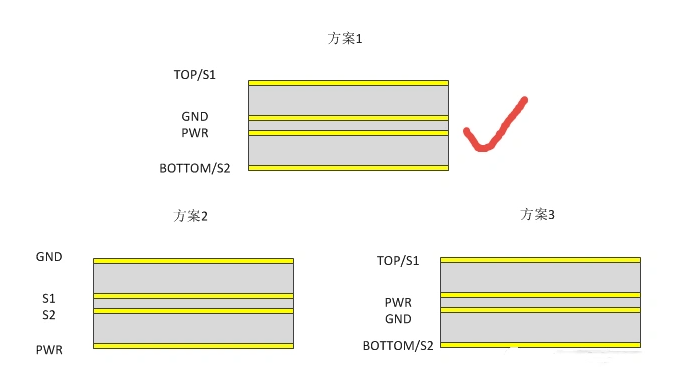

1. 典型4層板結構

最常見的4層板結構是:

  • 頂層(L1):信號層

  • 內層1(L2):地層(GND)

  • 內層2(L3):電源層(VCC)

  • 底層(L4):信號層

這種結構中,信號層在外面,電源和地在中間。這樣可以為外部信號提供參考面,形成良好的回流路徑。

有時也會見到電源和地互換的結構,但影響不大,只要形成緊耦合對就可以。

2. 布線層分工

在4層板設計中,一般這樣安排:

  • 頂層(L1):主要布關鍵信號、高速線

  • 內電層(L2/L3):分別用于GND和VCC,不能走信號線

  • 底層(L4):用于普通信號、輔助布線,也可放慢速控制線

設計時盡量減少跨層布線,保持信號在同一層連通。如果必須跨層,過孔應靠近地過孔或電源過孔,讓回流路徑更短。


三、4層板布線的關鍵設計要點

1. 信號完整性優先

信號完整性就是保持信號形狀不變,不反射,不干擾。

在4層板中:

  • 高速信號盡量走在頂層或底層;

  • 保持信號線參考面連續(下方為完整地層);

  • 不要穿越電源層或空洞;

  • 同一信號鏈盡量不跨多個層;

  • 差分對走線要等長、平行、緊靠。

這些做法能讓信號傳輸穩定,不出現畸變、延遲或噪聲。

2. 地層優先完整

地層越完整,信號越穩定,EMI越小。

在4層板中:

  • 第二層建議整面鋪地;

  • 地層不可隨意切割;

  • 所有信號都應有清晰回流路徑;

  • 若有多片區域,可通過地過孔連接形成大地面。

一個完整的地層不僅是信號參考面,還是屏蔽層,可以有效隔離不同電路的干擾。

3. 電源層要規整分區

電源層雖然不是信號參考面,但也非常關鍵。

  • 電源面要用平面銅皮分區;

  • 不同電壓之間要留安全距離;

  • 不要在電源區布線;

  • 電源面應靠近電源輸出端布滿銅,降低電阻;

  • 必須連接足夠數量的去耦電容,減少電源噪聲。

如果電源面切割太碎,電流路徑不清晰,會導致供電不穩、芯片重啟或噪聲增大。

4. 差分線和時鐘線重點處理

高速差分線如USB、LVDS、CAN、HDMI必須成對走線。

  • 線寬一致;

  • 間距一致;

  • 路徑長度一致;

  • 盡量在同一層;

  • 不插入過孔;

  • 走線下方為連續地層。

時鐘線也一樣,走線盡量直、短,避開噪聲源和高電流路徑。

這些信號是系統核心,一旦出錯,全板可能無法啟動或通信失敗。

5. 過孔最少、布局合理

多層板上,每一次跨層都需要一個過孔。過孔帶來寄生電感、容抗、信號反射等問題。

建議:

  • 高頻線盡量不穿孔;

  • 必須穿孔時,加上地過孔配對;

  • 控制每層的走線密度,不要堆在某一層;

  • 接地或供電穿孔要密集對稱分布。

減少過孔數量、優化其布局,能降低電感、提升信號傳輸質量。

6. EMI控制規則

為了讓產品順利通過EMC測試,布線時要注意:

  • 信號線盡量貼近地面;

  • 封閉環結構不要出現;

  • 高頻器件靠近邊緣要加金屬環或走地線;

  • 不要讓信號跨越切割區域;

  • 控制信號線長度,減小天線效應。

在回流路徑連續、參考面完整的前提下,EMI一般可以控制在合理范圍內。

7. 去耦電容位置合理

電源穩定與否,很大程度依賴于去耦電容的位置和數量。

  • 電容靠近供電引腳;

  • 高頻用小容值電容;

  • 多種容值搭配使用;

  • 地和電源之間用多點過孔連接;

  • 布線盡量短,電感最小。

電容越靠近芯片,電流路徑越短,供電瞬態穩定性越強。


四、4層板布線的實用技巧

1. 按區域劃分電路

可以把整個電路分成幾個功能區,比如電源區、MCU區、接口區、射頻區等。

每一塊區域內先完成器件布局,再安排布線順序,這樣能減少交叉、避免繞線混亂。

2. 使用參考地過孔

在信號跨層或跨區域時,在路徑旁放置一對或多對地過孔。這樣信號回流電流就能順利回地,降低串擾。

參考地過孔放在差分線之間、信號層變換點、接口區域附近最有效。

3. 高頻信號屏蔽處理

對敏感或高頻走線,如天線輸入、射頻輸出等,可用“包地”或“包銅”方式處理:

  • 在線兩側各走一條地線;

  • 地線之間用地過孔連接成屏蔽框;

  • 在必要時加接地金屬罩結構。

這樣可以有效抑制輻射,提高射頻穩定性。

4. 合理設置線寬與間距

  • 電源線粗,信號線細;

  • 控制線寬要匹配阻抗;

  • 重要信號保持一定線距,避免串擾;

  • 不同電平之間線距要拉大。

線寬線距設置應根據PCB板厚、銅厚和阻抗計算得出,不能盲目設置相同參數。



規范布線是提高4層板質量的關鍵

4層板的布線相較雙層板更復雜,但只要掌握好規則,就能充分發揮它的信號完整性、電磁兼容、空間利用優勢。

要做好4層板布線,應做到以下幾點:

  • 合理劃分層結構,優先考慮地層完整;

  • 高速信號優先布在參考層之上;

  • 電源和地盡量靠近形成耦合面;

  • 差分走線匹配、長度一致、間距統一;

  • 減少過孔、控制回流路徑;

  • EMI處理從布局開始;

  • 去耦電容貼近負載芯片。

從設計一開始就按照規則操作,可以大大減少調試時間,提升生產良率和產品穩定性。
