在組裝過程中如何處理對濕度敏感的元件?

  • 2025-06-23 11:35:00
  • 瀏覽量:201

濕敏元件 (MSD) 是印刷電路板 (PCB) 組裝中的關鍵問題,因?yàn)樘幚聿划?dāng)會導致代價高昂的缺陷、產量降低和可靠性受損。隨著電子行業趨向于更小、更密集和更復雜的 PCB,吸濕帶來的風險也變得更加重要。本博客為工程師提供了在組裝過程中有效管理 MSD 的全面指南,利用行業標準和實用技術來確保高質量的結果。


了解濕敏元件 (MSD)

濕敏元件(通常稱為 MSD)是封裝在塑料等可滲透材料中的電子元件,例如集成電路 (IC)、LED 和連接器。這些材料允許水分通過擴散滲透,擴散會在組件內的材料界面處積聚。當焊料回流過程中暴露在高溫下時,吸收的水分會蒸發,導致微裂紋、分層甚至組件故障等缺陷。根據 IPC/JEDEC J-STD-020E 等行業標準,MSD 分為 1 到 6 級的水分敏感等級 (MSL),級別越高表示靈敏度越高,允許的暴露時間越短。

例如,MSL 4 元件在潮濕環境(30°C,60% 相對濕度)下的車間壽命為 72 小時,而 MSL 6 元件必須在打開防潮袋 (MBB) 后的數小時內焊接。不遵守這些限制可能會導致通常不可見的缺陷,例如內部分層,這會在高濕度條件下使 PCB 的可靠性降低多達 30%。




為什么濕度控制在 PCB 組裝中很重要

濕氣對 PCB 性能構成多重威脅。水通常含有氯化物和硫酸鹽等溶解鹽,具有很強的導電性,會導致短路或腐蝕。當 PCB 表面比周圍環境更冷時,就會形成冷凝,它會在元件封裝外部和內部沉積水分,從而加劇這些問題。這在高密度 PCB 中尤其成問題,因?yàn)樾盘柾暾钥赡軙艿接绊懀瑢?dǎo)致傳播延遲增加(例如,在潮濕條件下高達 10% 的信號滯后)或完全電路故障。

向無鉛焊接的轉變需要更高的回流溫度(高達 260°C,而傳統 SnPb 焊料為 230°C),這加劇了這些風險。在回流焊過程中,元件或 PCB 基板中的水分會變成蒸汽,導致“爆米花”(封裝開裂)或分層,在管理不善的環境中,這會使產量降低 15-20%。

分層 PCB



管理 MSD 的行業標準

為了應對與濕度相關的挑戰,電子行業依賴于兩個關鍵標準:IPC/JEDEC J-STD-020E 和 IPC/JEDEC J-STD-033D。這些指南為分類、處理和儲存 MSD 提供了一個框架,以最大限度地減少缺陷。

  • IPC/JEDEC J-STD-020E:本標準定義了 MSL 分類并概述了確定組件對濕氣誘導應力敏感性的測試方法。它確保組件在組裝前經過適當?shù)目煽啃哉J(rèn)證。

  • IPC/JEDEC J-STD-033D:該標準側重于 MSD 的處理、包裝和運輸。它指定了使用防潮袋 (MBB)、干燥劑和濕度指示卡 (HIC) 等程序來控制水分暴露。

此外,IPC-1601A 提供了處理和儲存裸 PCB 的指南,強調使用干燥環境和保護性包裝以防止吸濕。根據行業報告,遵循這些標準可以將與潮濕相關的故障減少多達 25%。



在組裝過程中處理 MSD 的最佳實踐

MSD 的有效管理需要預防措施、正確處理和受控環境的組合。以下是確保 PCB 組裝過程中水分控制的可行步驟。

1. 組裝前妥善存放

MSD 必須儲存在裝有干燥劑和濕度指示卡 (HIC) 的防潮袋 (MBB) 中,以將濕度保持在 10% 以下。這些袋子應真空密封,并在收到時檢查是否有撕裂或刺破等缺陷。損壞的 MBB 會將組件的保質期從 12 個月縮短到幾天。裸露的 PCB 還應存放在干燥環境(相對濕度 <50%)的 ESD 安全 MBB 中,以防止環氧樹脂等吸濕性材料吸收水分。

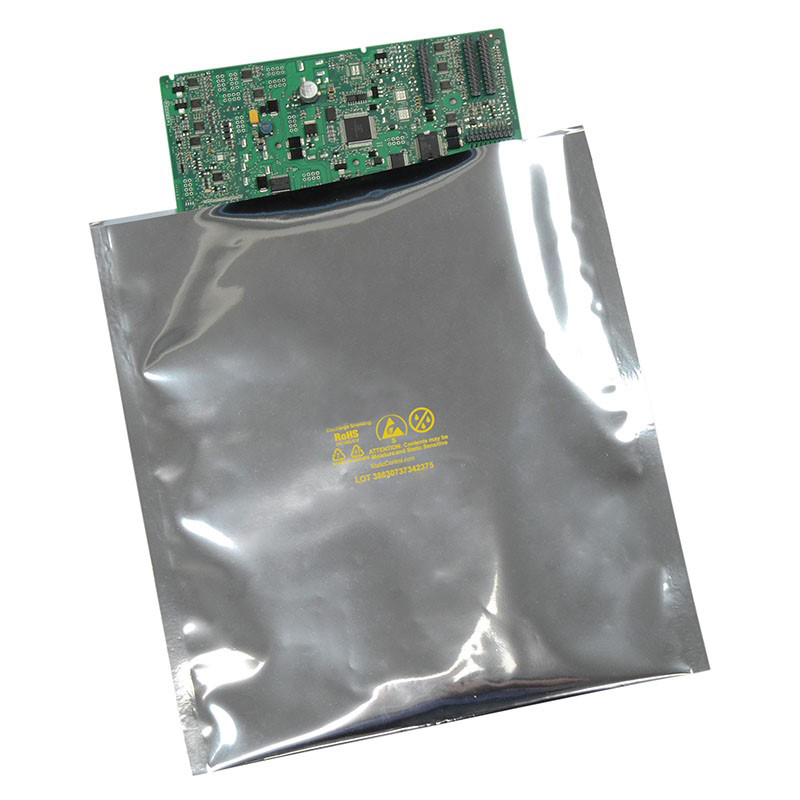

防潮袋

2. 來料檢驗

收到 MSD 后,請徹底檢查 MBB 是否有物理損壞,并驗證袋子密封日期以確定剩余保質期。檢查 HIC 以確保濕度水平在可接受的范圍內(通常為 <10% RH)。如果 HIC 表明濕度過高,則應在使用前按照 MSL 特定的準則(例如,MSL 3 組件在 125°C 下放置 24 小時)對組件進行烘烤。

3. 受控的裝配環境

保持受控的裝配環境,相對濕度在 40% 到 60% 之間,溫度在 65°F 到 75°F 之間,以盡量減少水分吸收。高濕度會滲入焊膏,導致焊接不完整,在典型的回流焊曲線下,高達 10% 的電路板出現缺陷。使用氣候室調節組裝過程中的條件,尤其是在熱帶或潮濕氣候中。

4. 必要時烘烤

如果 MSD 超過其地板壽命或暴露在潮濕環境中,烘烤是去除水分的可靠方法。在 100-125°C 下烘烤 24-48 小時(取決于 MSL)可以將水分含量降低到 0.1% 以下,防止與回流相關的損壞。然而,烘烤會增加生產時間和成本,因此它應該是最后的手段。真空解吸可降低水的沸點,可以作為敏感成分的替代方案,將烘烤溫度降低到 80-100°C。

5. 盡量減少組裝過程中的暴露

打開 MBB 后,跟蹤 MSD 的暴露時間,以確保它們在地板使用壽命內焊接。例如,在 30°C/60% RH 下暴露超過 72 小時的 MSL 4 組件需要烘烤。使用自動化系統監控曝光時間,尤其是在高混合生產線中,在生產線轉換期間,組件可能會臨時存放。

6. 保護涂層和設計注意事項

組裝后涂覆保形涂層(例如丙烯酸、聚氨酯或硅膠)可提供防潮和防污屏障。這些涂層可以在潮濕環境中減少高達 20% 的腐蝕相關故障。在 PCB 設計過程中,考慮垂直板方向以防止積濕,并使用網狀銅結構來最大限度地減少水分滯留,盡管這些可能會影響電氣性能。




先進的水分管理技術

對于高可靠性應用,先進的技術可以進一步增強濕度控制:

  • 干燥柜:將 MSD 和 PCB 儲存在數字控制的干燥柜中,保持 <5% RH,與 MBB 相比,減少了處理錯誤。這些機柜可以將組件的保質期延長多達 50%。

  • 氮?dú)夤瘢涸跇O端情況下,氮?dú)獯祾吖窨梢韵鯕夂退?,盡管它們對于大多數應用來說成本高昂。

  • 真空層壓:在 PCB 制造過程中,應用低壓真空層壓以防止間隙吸收水分,將電路板完整性提高 15%。

  • 掃描聲學顯微鏡 (SAM):使用 SAM 檢測內部分層或爆裂,而不會損壞組件,確保高價值組件的質量控制。





在 PCB 組裝過程中處理對濕度敏感的元件需要仔細注意存儲、檢查和環境控制。通過遵守 IPC/JEDEC J-STD-020E 和 J-STD-033D 等行業標準,實施 MBB 和保形涂層等預防措施,并利用干燥柜等先進技術,工程師可以顯著減少與潮濕相關的故障。這些做法不僅提高了產量,還確保了電子設備的長期可靠性。通過保持主動和知情,您可以保護您的 PCB 免受潮濕的隱患,并提供高質量的組件。
