首頁 > 技術資料 > 原型組裝:加快上市時間的技巧

原型組裝:加快上市時間的技巧

  • 2025-06-23 11:28:00
  • 瀏覽量:66

在快節奏的電子產品世界中,將產品快速推向市場可以決定其成功與否。原型組裝是這一旅程中的關鍵步驟,它允許工程師在投入全面生產之前測試和改進設計。執行良好的原型階段可以及早發現設計缺陷,減少昂貴的修訂,并加快上市時間。



為什么原型組裝對上市時間很重要

原型設計不僅僅是一個初步步驟,它是成功發布產品的基礎。通過創建和測試功能性 PCB 原型,工程師可以在大規模生產之前驗證設計、識別問題并改進性能。根據行業數據,與在生產開始后修復設計缺陷相比,在原型制作過程中發現設計缺陷可以將開發成本降低多達 10 倍。簡化的原型裝配流程不僅可以節省時間和金錢,還可以在當今快速的創新周期中為您提供競爭優勢。

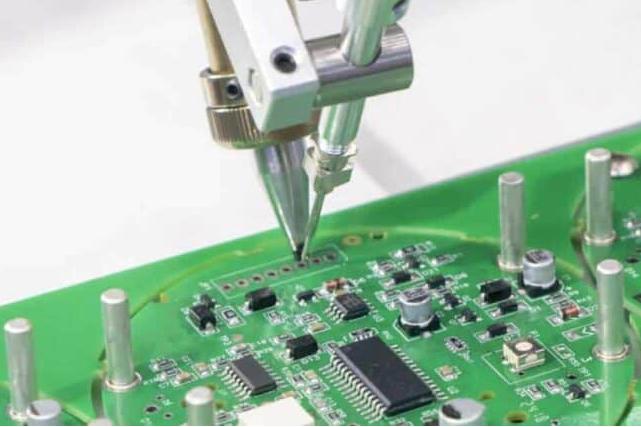

測試



1. 從穩健的可制造性設計 (DFM) 開始

原型裝配中的一個常見障礙是制造困難或成本高昂的設計。可制造性設計 (DFM) 可確保您的 PCB 針對裝配進行優化,從而減少錯誤并加快生產速度。以下是納入 DFM 原則的方法:

  • 簡化元件放置:以邏輯方式放置元件以最小化走線長度并避免復雜的布線。例如,將高速信號組件靠近其連接器,以減少信號完整性問題,例如串?dāng)_或阻抗不匹配(目標阻抗:?jiǎn)味诵盘?hào)為 ~50 歐姆)。

  • 標準化組件: 使用標準、現成的組件以避免供應鏈延遲。例如,選擇常見的 0805 電阻器尺寸而不是小眾的 0201 可以顯著縮短交貨時間。

  • 最小化層數:除非您的設計需要高密度互連 (HDI),否則請以更少的層數(例如 2-4 層)為目標,以減少制造時間和成本。4 層板通常比 8 層板少花 1-2 天來制作原型。

通過優先考慮 DFM,您可以避免昂貴的重新設計,并確保您的原型以最小的問題準備好進行組裝。




2. 利用快速原型制作服務

在原型組裝中,時間至關重要,選擇具有快速周轉能力的制造商可以節省數天甚至數周的時間??焖僭椭谱鞣?wù)在不影響質量的情況下優先考慮速度,通常在短短 24-48 小時內交付完全組裝的 PCB。以下是充分利用這些服務的方法:

  • 選擇可靠的合作伙伴:選擇在快速原型制作方面擁有良好記錄的制造商。尋找自動光學檢測 (AOI) 和 X 射線測試等功能來確保質量。

  • 提交簡潔設計文件:提供 Gerber 文件、物料清單 (BOM) 和精確的裝配說明,以避免與制造商來回溝通。不完整的文件可能會延遲 1-3 天的生產。

  • 選擇交鑰匙解決方案:制造商處理組件采購、制造和組裝的交鑰匙服務可以減少協調時間。例如,交鑰匙供應商可以在數小時內采購到 100 nF 的電容器,而如果您自己管理采購,則需要幾天時間。

通過與快速原型制作服務合作,您可以快速迭代并保持您的項目正常進行。



3. 盡早確定功能測試的優先級

原型階段的功能測試對于在問題升級之前發現問題至關重要。模擬真實世界工作條件的功能電路測試 (FCT) 夾具可以驗證 PCB 在電源下的性能。以下是有效集成測試的方法:

  • 信號完整性測試:對于高速設計,驗證信號完整性以避免反射或串?dāng)_等問題。例如,3.5 GHz 信號需要受控的阻抗走線(通常為 50-100 歐姆)來保持性能。

  • 模擬真實條件:在不同的溫度(例如,工業應用的 -40°C 至 85°C)和功率條件下測試您的原型,以確保可靠性。

  • 盡可能自動化:使用自動化測試設備 (ATE) 運行重復測試,例如檢查關鍵節點(例如 3.3V 或 5V 電源軌)的電壓電平,以節省時間并提高準確性。

早期測試可降低代價高昂的返工風險,并確保您的設計可用于生產。




4. 優化組件選擇的可用性

組件短缺可能會破壞您的原型設計時間表。到 2024 年,全球供應鏈挑戰使 30% 的電子項目平均延遲了 2-4 周。為避免這種情況,請關注組件可用性:

  • 盡早檢查庫存:在完成設計之前,使用分銷商數據庫確認元件可用性。例如,像 STM32F4 系列這樣的微控制器可能比利基 FPGA 的交貨時間短。

  • 避免過時的部件:交叉引用組件生命周期狀態,以避免部件接近使用壽命,如果需要更換,這可能會導致延遲。

主動的組件選擇可確保您的原型組裝按計劃進行,并最大限度地降低供應鏈風險。



5. 通過清晰的文檔簡化裝配

清晰的文檔是高效原型組裝的支柱。設計文件或說明中的歧義可能會導致錯誤,從而增加您的時間表。請遵循以下最佳實踐:

  • 詳細 BOM:包括零件編號、數量和特定容差(例如,電容器為 ±5%)。清晰的 BOM 可將采購錯誤減少多達 80%。

  • 裝配圖:提供顯示元件放置、方向和特殊說明的圖表(例如,“垂直安裝 C1 以避免熱應力”)。

  • 絲印清晰度:確保您的 PCB 絲印包含用于元件參考和極性標記的清晰標簽,以防止組裝錯誤,例如反向二極管導致短路。

全面的文檔使您的制造商能夠快速準確地組裝原型。

絲網印刷



6. 使用模塊化設計快速迭代

模塊化 PCB 設計允許您獨立測試電路的特定部分,從而加快調試和迭代速度。例如,將電源管理和信號處理分離到不同的模塊中可以將故障排除時間縮短 50%。以下是實現模塊化的方法:

  • 使用分線板:在單獨的分線板上設計關鍵組件,如高頻射頻模塊,以進行隔離測試。

  • 合并測試點:為關鍵信號(例如,100 MHz 的時鐘線)添加測試點,以簡化調試,而無需拆卸整個電路板。

  • 標準化接口:使用通用連接器(如 USB-C 或排針)在測試期間快速更換模塊。

模塊化設計可實現更快的迭代,幫助您改進原型,而無需從頭開始。



7. 應對高頻設計挑戰

對于在高頻(例如 >1 GHz)下工作的 PCB,信號完整性和電磁兼容性 (EMC) 至關重要。對這些因素的處理不當可能會導致性能問題,從而延遲市場進入。關鍵考慮因素包括:

  • 受控阻抗:設計具有精確阻抗的走線(例如,射頻信號為 50 歐姆),以最大限度地減少信號損失。僅 10 歐姆的失配就會使信號質量降低 20%。

  • 接地層:使用連續的接地層來減少電磁干擾 (EMI)。例如,與 2 層板相比,具有專用接地層的 4 層板可將 EMI 性能提高 15-20%。

  • 過孔優化:最大限度地減少高頻路徑中的過孔使用,因?yàn)槊總€(gè)過孔都會引入 0.5-1 nH 的電感,從而破壞信號完整性。

在原型設計過程中解決這些挑戰可確保您的 PCB 在實際應用中可靠運行。



8. 盡早與您的制造商合作

在設計階段與您的 PCB 制造商合作可以防止代價高昂的延誤。制造商可以提供有關材料可用性、制造約束和裝配可行性的見解。例如:

  • 材料選擇:咨詢基板材料,如用于標準應用的 FR-4(介電常數:~4.5)或用于高頻設計的 Rogers 4350(介電常數:~3.5)。

  • 可行性審查:請求設計審查,以發現走線寬度低于 4 mil 等問題,這些問題可能無法在標準設備上制造。

  • 原型設計反饋:使用制造商反饋來優化您的設計,例如調整阻焊間隙以防止在組裝過程中出現橋接。

早期協作使您的設計與制造能力保持一致,從而縮短交付周期。



加快上市速度

高效的原型組裝是更快地將電子產品推向市場的關鍵。通過專注于 DFM、利用快速原型制作服務、確定測試的優先級以及與制造商合作,您可以簡化流程并避免代價高昂的延誤。實施這些技巧(以清晰的文檔、模塊化設計和高頻注意事項為后盾)可確保您的 PCB 原型功能強大、可靠并準備好投入生產。
