BGA組裝：挑戰和最佳實踐
- 2025-06-23 11:06:00
- 瀏覽量：113
球柵陣列 （BGA） 技術通過實現緊湊、高性能的電路設計，改變了現代電子產品。隨著器件的縮小和功能的增加，BGA 元件已成為在印刷電路板 （PCB） 上安裝集成電路 （IC） 的首選解決方案。然而，它們的復雜性在設計、裝配和檢測方面帶來了獨特的挑戰。在這篇博客中，我們探討了 BGA 組裝的復雜性，強調了常見的障礙，并分享了最佳實踐，以確保為工程師提供可靠、高質量的結果。
了解 BGA 技術

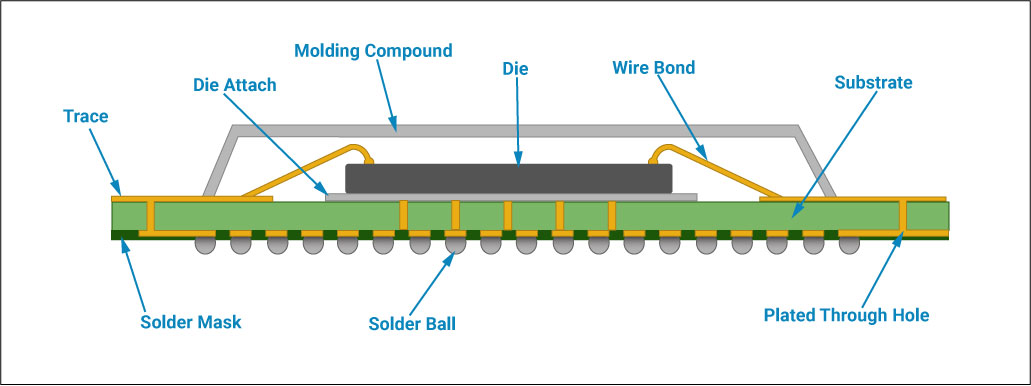

BGA 是一種表面貼裝封裝技術，其中 IC 通過排列在元件下側網格中的焊球陣列連接到 PCB。與引腳柵格陣列 （PGA） 或四方扁平封裝 （QFP） 等傳統基于引腳的封裝不同，BGA 使用焊球（通常直徑為 0.3-0.75 mm）建立電氣和機械連接。這允許更高的引腳數 - 通常超過 1000 個連接 - 同時保持較小的占用空間，使 BGA 成為智能手機、筆記本電腦和服務器中的微處理器、FPGA 和存儲芯片等應用的理想選擇。
為什么 BGA 很重要
高密度：BGA 在緊湊的空間內支持?jǐn)?shù)百個連接，支持復雜的設計。
改進的電氣性能：較短的互連降低了電感，最大限度地減少了高頻下的信號失真（例如，在射頻應用中高達 30 GHz）。
更好的熱管理：焊球比傳統引線更有效地散熱，塑料 BGA 的熱阻通常低至 10-20°C/W。
BGA 組裝的主要挑戰
BGA 組裝是一個復雜的過程，每一步都要求精確。下面，我們概述了工程師面臨的主要挑戰及其重要性。
1. 焊點可靠性
焊點的質量對 BGA 性能至關重要。不正確的回流曲線會導致空洞、冷接點或焊料橋接等缺陷。例如，占據焊點面積 25% 以上的空隙會影響導電性和散熱性，從而導致高功率應用（例如 50 W 處理器）出現故障。此外，RoHS 指令規定的無鉛焊料具有較低的延展性，增加了在熱應力或機械應力下接頭斷裂的風險。
2. 組件對齊
BGA 元件的精確對準至關重要，因為即使是 0.1 mm 的對準誤差也可能導致開路或短路。密集的引腳布局（例如，0.4-1.27 mm 間距）幾乎沒有出錯的余地，自動拾取和放置機器必須將貼裝精度保持在 ±0.05 mm 以內。對于細間距 BGA （≤0.5 mm） 來說，錯位尤其成問題，因為傳統的扇出布線（如狗骨模式）變得不可行。
3. 檢查困難
與傳統的表面貼裝元件不同，BGA 焊點隱藏在封裝下方，如果沒有專門的設備，就無法進行目視檢查。自動光學檢測 （AOI） 系統難以檢測近表面缺陷，因此需要昂貴的 X 射線檢測系統來識別空隙或不完全回流等問題。例如，X 射線系統可以檢測分辨率低至 5 μm 的焊點異常，但其高成本可能會給小型制造商帶來預算壓力。
4. 熱管理
高功率應用中的 BGA 會產生大量熱量，需要仔細的熱管理?；亓骱高^程中的過高溫度（例如，無鉛焊料為 >260°C）會損壞元件或?qū)е聼崾Э?，其中焊點會因加熱不均勻而變?nèi)酢４送?，PCB 基板（例如 CTE 為 14-17 ppm/°C 的 FR4）和陶瓷 BGA 封裝（CTE 為 6-8 ppm/°C）之間的熱膨脹系數 （CTE） 不匹配，隨著時間的推移會導致焊點斷裂。
5. 路由復雜性
布線高引腳數 BGA，例如具有 256-1000 引腳的 BGA，需要仔細規劃。逃逸布線 - 將 BGA 焊盤連接到其他 PCB 層 - 通常需要具有微孔（直徑 ≤0.15 mm）和窄至 0.076 mm 走線寬度的高密度互連 （HDI） 設計。不正確的布線會增加信號噪聲，在高速設計（例如 3-5 GHz）中，串?dāng)_可能超過信號幅度的 10%。
BGA 成功組裝的最佳實踐
為了克服這些挑戰，工程師可以采用以下最佳實踐，我們通過多年的 PCB 制造和組裝經驗加以完善。
1. 優化 BGA 的 PCB 設計
使用非阻焊層定義 （NSMD） 焊盤：NSMD 焊盤的阻焊層不與銅焊盤重疊，首選間距為 ≥0.5 mm。它們提供更好的焊點強度，并降低阻焊層錯位的風險（通常為 ±0.1 mm）。對于超細間距 （≤0.5 mm），請考慮焊盤內通孔技術，以最大限度地利用布線空間。

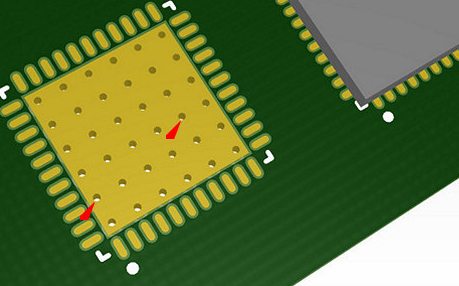

集成熱通孔：將熱通孔（直徑 0.2-0.3 mm）置于 BGA 封裝下，以增強散熱。對于高功率 BGA，應將通孔密度定為 4-6 個通孔/cm2，以將熱阻保持在 15°C/W 以下。
盡早規劃逃逸布線：在其他元件之前開始 BGA 布局，以優化走線布線。使用 HDI 層（例如 6-12 層）和微孔來減少走線長度，將高速信號的阻抗控制在 50 ± 10% Ω。
2. 完善焊膏應用
使用圓形模板孔徑：圓形孔徑（直徑 100-150 μm）可確保在圓形 BGA 焊盤上均勻沉積焊膏。避免使用方形孔徑，這會導致焊膏涂抹不均勻，并將排尿風險增加多達 15%。
控制模板厚度：0.1-0.15 mm 的模板厚度可平衡細間距 BGA 的焊膏體積。例如，一個 0.125 mm 的模板和 0.4 mm 間距的 BGA 可實現每個焊盤約 0.002 mm3 的焊膏體積。
驗證焊膏質量：使用粒徑一致的高質量無鉛焊膏（例如 4 型，20-38 μm），以最大限度地減少橋接或焊料不足等缺陷。
3. 掌握回流焊工藝
優化回流焊曲線：將無鉛焊料的峰值回流溫度保持在 235-250°C，高于液相線 （217°C） 的時間為 45-90 秒，以確保完全熔化而不會過熱。1-3°C/s 的斜坡速率可防止對組件進行熱沖擊。
使用氮氣氣氛：在氮氣環境中回流以減少氧化，與空氣回流相比，空隙形成減少多達 20%。
監控?zé)峋鶆蛐裕菏褂脽犭娕即_保整個 PCB 的溫度均勻性，將變化保持在 ±5°C 以內，以避免冷接或元件損壞。
4. 利用先進的檢測技術
投資 X 射線檢測：自動 X 射線檢測 （AXI） 系統對于檢測空隙或不完全回流焊等隱藏缺陷至關重要。目標是將空洞率控制在焊點面積的 10% 以下，以實現最佳可靠性。
AOI 補充：使用 AOI 進行表面檢查，例如元件對齊或焊膏殘留物，以便及早發現缺陷并降低 X 射線檢測成本。
執行邊界掃描測試：對于高引腳數 BGA，使用 IEEE 1149.1 JTAG 測試來驗證電氣連接，而無需物理探測，從而將測試時間縮短多達 30%。
5. 增強熱可靠性和機械可靠性
匹配 CTE：選擇與 BGA 封裝緊密匹配的 CTE 的 PCB 基板（例如 FR4 或聚酰亞胺），以最大限度地降低熱應力。對于陶瓷 BGA，Isola 370HR （CTE ~14 ppm/°C） 等低 CTE 基板是理想的選擇。
使用兼容層：在 BGA 封裝中加入兼容層，以允許焊球輕微彎曲，從而減少振動或熱循環造成的機械應力。這對于汽車或航空航天等振動水平可能達到 10-20 G 的應用至關重要。
底部填充膠加固：在回流焊后將環氧樹脂底部填充膠應用于 BGA 封裝，以增強機械穩定性，在高應力環境中將焊點故障率降低多達 40%。
BGA 組裝是現代電子產品的基石，可實現緊湊、高性能的設計，但在設計、焊接、檢測和熱管理方面也帶來了重大挑戰。通過采用最佳實踐，例如優化的 PCB 布局、精確的焊膏應用、受控的回流曲線和先進的檢測技術，工程師可以確?？煽亢透咝У?BGA 組件。通過仔細的規劃和合適的制造合作伙伴，BGA 技術的復雜性將成為突破電子產品創新界限的機會。
