面向工程師的DFA(裝配設計)清單
設計兼具功能性和成本效益的產品需要仔細考慮其組裝方式。裝配設計 (DFA) 是一種通過減少零件數量、簡化零部件設計和最大限度地縮短裝配時間來簡化裝配過程的方法。對于工程師來說,在設計階段的早期實施 DFA 原則可以將制造成本降低多達 50%,并提高產品可靠性。這篇博文提供了為工程師量身定制的全面 DFA 檢查表,借鑒了行業最佳實踐,幫助您優化設計以實現高效裝配。
DFA 是一種主動的方法,專注于在設計階段簡化組裝,與修復生產過程中的問題相比,可以節省時間和資源。通過及早解決裝配挑戰,工程師可以減少錯誤、降低人工成本并加快上市時間。例如,研究表明,產品最終成本的 70% 以上是在設計階段確定的,這使得 DFA 成為成本控制的關鍵工具。無論您是設計消費電子產品、汽車零部件還是工業設備,遵守 DFA 原則都可以確保您的產品在現場更易于組裝且更可靠。
此清單概述了將 DFA 集成到您的工作流程中的可行步驟,確保您的設計針對可制造性和裝配效率進行了優化。
減少零件數量是 DFA 的基石。更少的零件意味著更少的裝配步驟、更低的庫存成本和更少的缺陷機會。對于每個組件,請問:“這個部件有必要嗎?”和“它的功能可以與另一個部件組合嗎?例如,將支架和外殼組合成一個模制部件可以省去組裝步驟,并將材料成本降低 10-20%。
可作提示:執行功能分析以識別冗余部分。使用 Boothroyd Dewhurst DFA 準則來評估每個組件是否相對于其他組件移動、需要不同的材料或提供獨特的功能。
示例:在 PCB 設計中,在表面貼裝技術 (SMT) 組裝過程中,用單個電阻器陣列替換多個分立電阻器可以將貼裝時間縮短 15%。
使用標準化組件可以簡化采購、降低成本并提高可靠性。定制零件通常需要專門的工具,使生產成本增加 30% 或更多。標準部件(如常見緊固件或廣泛使用的 IC)很容易獲得,并經過可靠性測試。
可行的提示:選擇行業標準元件,如用于 PCB 的 0805 電阻器或 SOIC 封裝,它們與自動拾取和放置機器兼容。
示例:選擇標準 M3 螺釘而不是定制緊固件可以將每個螺釘?shù)难b配時間縮短 5 秒,從而在大批量生產中節省大量時間。
自定位部件在裝配過程中自行引導到位,減少了對夾具或手動對齊的需求。自緊固部件,如卡扣或壓接,無需螺釘或粘合劑,將組裝時間縮短多達 25%。
可行的提示:合并倒角、凸耳或槽等功能,以確保零件自動對齊。對于 PCB,確保引腳 1 標記清晰,以防止在組裝過程中出現方向錯誤。
示例:與使用螺釘相比,用于消費類設備的卡扣式外殼可以將每個單元的組裝時間縮短 10 秒。

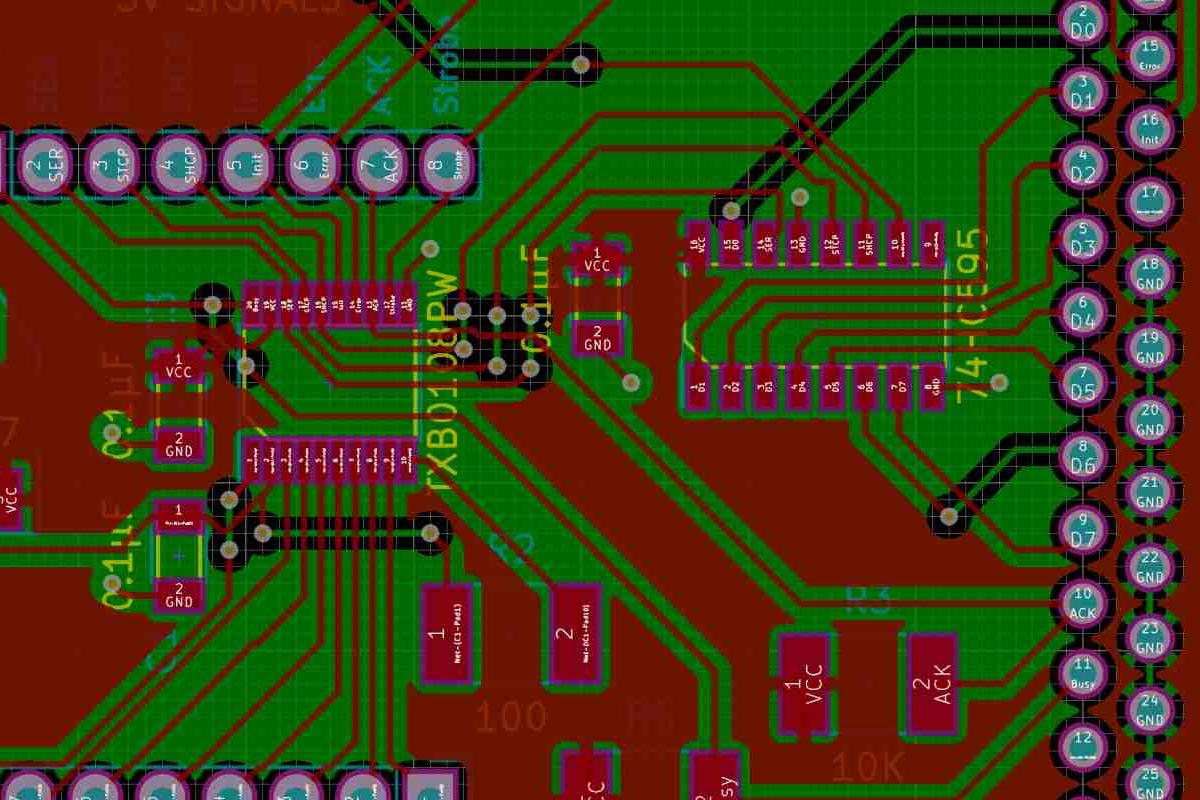

在 PCB 或機械組件上正確放置組件可最大限度地減少組件錯誤并改善熱管理。對于 PCB,確保元件與環形環的間距至少為 7 mil,與孔的間距至少為 8 mil,以防止焊橋或錯位。
可作的提示:按功能(例如電源、信號或控制電路)對組件進行分組,以減少信號干擾并簡化焊接。使用自動放置工具優化布局。
示例:將功率晶體管等高熱元件放置在遠離敏感 IC 的位置可以減少熱應力,將可靠性提高 15%。
復雜的裝配步驟會增加人工成本和錯誤率。設計零件以最大限度地減少所需的工具或作數量。例如,將獨特緊固件的數量從 5 個減少到 2 個可以將裝配時間縮短 20%。
可行提示:使用模塊化設計將復雜的裝配體分解為可獨立構建和測試的子裝配體。對于 PCB,確保封裝符合數據表規格,以避免返工。
示例:與單個復雜電路板相比,帶有預組裝子板的模塊化 PCB 設計可以將最終組裝時間縮短 30%。
防錯技術通過設計只能正確組裝的零件來防止裝配錯誤。例如,不對稱特征或獨特的連接器可確保組件以正確的方向安裝。
可作的提示:在 PCB 設計中使用極化連接器或鍵槽,以消除方向誤差。驗證部件圖中的極性標記是否清晰。
示例:鍵控 USB-C 連接器可防止錯誤插入,與非極化連接器相比,將裝配錯誤減少 10%。
過于嚴格的公差會增加制造成本,但并不總是能提高性能。對于 PCB,除非必要,否則請避免指定低于 5 mil 的公差,因?yàn)楦鼑?yán)格的公差會使制造成本增加 15-20%。
可作提示:查看制造設備的工藝能力并指定這些限制內的公差。對于機械零件,使用倒角或圓角來適應輕微的錯位。
示例:為 PCB 上的元件到孔間距指定 7 mil 的間隙可確保與標準 SMT 工藝兼容,從而避免昂貴的返工。
不匹配的封裝或不正確的物料清單 (BOM) 條目可能會停止生產。例如,當 BOM 指定 0402 時,0806 電阻器的封裝可能會導致組裝延遲和額外成本。
可行提示:根據元件數據表交叉檢查所有封裝,并驗證 BOM 詳細信息,包括制造商零件編號 (MPN) 和數量。
示例:使用自動化 DFA 軟件驗證封裝可以將錯誤減少 25%,確保從設計到組裝的平穩過渡。
設計應包括簡化測試和檢查的功能,例如測試點或可觸及的焊點。這減少了質量控制時間,提高了良率。
可作的提示:為 PCB 上的關鍵網絡添加測試點,并確保焊點可見,以便進行自動光學檢測 (AOI)。保持 1.6 mil 的阻焊間隙以防止短路。
示例:包括電源和接地網絡的測試點可以將每個電路板的測試時間縮短 10 分鐘,從而提高生產吞吐量。
要有效實施 DFA,請執行以下步驟:
基線分析:記錄當前的裝配過程,包括時間研究和缺陷率,以建立基準。
跨職能團隊:讓設計、制造和質量工程師參與進來,盡早發現裝配挑戰。
產品拆解:拆解原型以查明耗時或容易出錯的步驟。
應用 DFA 指標:使用 Boothroyd Dewhurst DFA 軟件等工具量化裝配效率并提出改進建議。
迭代和驗證:根據 DFA 調查結果進行重新設計,并通過原型進行驗證,以確認節省的成本和時間。
通過將 DFA 原則嵌入到您的設計流程中,您可以顯著降低成本并提高產品可靠性。例如,汽車行業的一個案例研究表明,應用 DFA 可將儀表板模塊的裝配時間縮短 40%,并將生產成本降低 30%。
我們了解 DFA 在實現經濟高效且可靠的設計方面的重要性。我們的快速原型設計服務使工程師能夠快速測試和改進 DFA 優化的設計,確保及早發現問題。憑借全球物流和先進的制造能力,我們提供符合 DFA 原則的高質量 PCB 組裝,例如精確的元件放置和標準化流程。我們的專家團隊還提供 DFA 審查,作為我們交鑰匙 PCB 組裝服務的一部分,幫助您發現在不影響質量的情況下簡化設計和降低成本的機會。
實施 DFA 原則對于旨在設計經濟高效、可靠且易于組裝的產品的工程師來說至關重要。通過遵循此檢查清單(最大限度地減少零件數量、標準化組件、整合自定位功能等),您可以簡化裝配過程并降低生產成本。在設計階段的早期整合 DFA 不僅可以節省時間和金錢,還可以提高產品質量,讓您在市場上獲得競爭優勢。立即開始應用這些 DFA 指南,以轉變您的設計并實現卓越制造。
