如何通過合理選擇PCB表面處理工藝提升可制造性?
一、為什么PCB表面處理會影響可制造性
電路板制造過程中,表面處理工藝是一個關鍵步驟。它是在PCB完成電路蝕刻之后,對裸露的銅箔進行保護、增強焊接性、提升抗氧化能力的一種處理方法。這個步驟看似簡單,其實對整個PCB的焊接質量、可靠性、可加工性、使用壽命都有直接影響。
如果表面處理方式選得不合理,可能導致以下問題:
焊接時焊點不良;
組件貼裝后虛焊、橋連或焊盤剝離;
長期使用后表面氧化,出現電性能下降;
加工時需要特殊工藝或設備,增加制造難度;
板面處理不兼容某些助焊劑或焊膏,影響貼片良率。
這些問題說明,表面處理不僅僅是防氧化,更是影響PCB整體可制造性的關鍵因素。工程師在設計和采購時,需要了解各種處理方式的特點,從一開始就為后續的加工和組裝打好基礎。

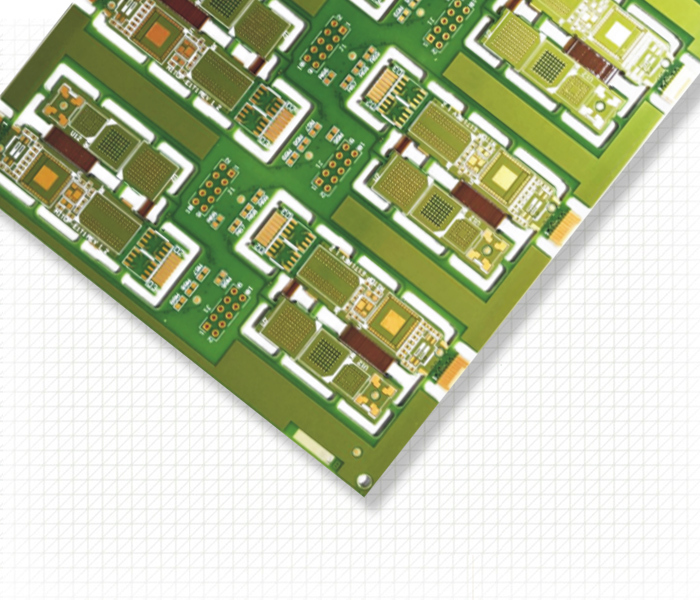

PCB表面的銅箔如果不做處理,會隨著時間推移被空氣中的氧、水分、污染物腐蝕。這會造成焊接不良、信號衰減、電化學腐蝕等問題。
為了防止這些問題,工廠會采用不同的方式在銅表面形成一層保護層。這些方式包括化學處理、金屬鍍層、涂覆有機保護膜等。

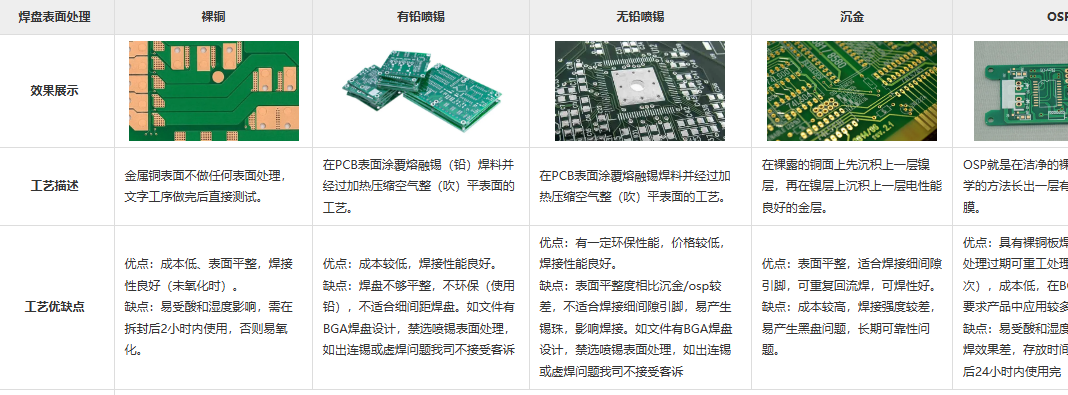

常見的PCB表面處理方式包括以下幾種:
也叫熱風焊錫,先在銅面上涂一層焊料,然后通過熱風刀把多余焊料吹掉。表面呈銀白色,表面不太平整。
跟普通HASL一樣,不過使用的是無鉛焊料。符合環保標準。
先在銅面鍍上一層鎳,再鍍上一層金。金屬層穩定,適用于高可靠性場合。
在銅表面沉一層銀。銀比金便宜,導電性好,適合高頻信號線路。
在銅表面沉一層錫,與焊料相容性好,但儲存時間較短。
是一種有機化合物,用于保護銅面不被氧化。焊接時能分解,不影響焊接。
每一種處理方法在原理上都不同,也帶來了不同的特性。這些特性會影響貼片焊接、波峰焊、清洗、儲存、測試等多個環節,所以必須慎重選擇。
PCB的主要功能之一是完成元件的焊接連接。如果表面處理不好,會導致焊接困難。
HASL和無鉛HASL:表面覆蓋的是焊料,與焊膏兼容性好,焊接性能穩定。但表面不平整,可能影響0402、0201這類小器件的貼裝。
沉金:表面平整,適用于BGA、QFN等精密封裝。焊接時不會出現虛焊、焊料橋連等問題。但焊料潤濕性比HASL稍弱。
沉銀:焊接性能好,特別適合信號要求高的電路。但對存儲環境要求高,容易與空氣中的硫反應變色。
沉錫:焊接性能不錯,但表面容易受氧化影響,不能長時間暴露。
OSP:初期焊接效果好,適合一次性焊接。但不適合多次回流焊,因?yàn)楸Wo(hù)膜容易被破壞。
結論:從焊接性能角度看,HASL、沉金、沉錫較為穩定,OSP適用于簡單產品,沉銀適用于對信號質量有要求的產品。
小器件對表面平整要求高,不平整會造成元件傾斜、虛焊或貼裝失敗。
HASL:熱風吹完后,焊盤可能出現鼓起,表面不平整。
沉金、沉銀、沉錫、OSP:表面非常平整,適用于高密度封裝。
結論:如果有BGA、LGA、QFN等高密度器件,建議選擇沉金或OSP等平整度高的處理方式。
PCB從出廠到貼裝之間可能會經歷幾天到幾個月不等,表面處理必須具有一定抗氧化能力。
沉金、沉銀:金屬穩定,存儲時間較長(6個月以上)。
沉錫、OSP:容易受潮氧化,建議3個月內使用。
HASL:存儲穩定性一般,但仍好于OSP。
結論:對庫存周期長的產品,建議使用沉金或沉銀處理。
不同的SMT廠商可能使用不同類型的焊膏、助焊劑、爐溫曲線。有些表面處理工藝對這些因素比較敏感。
HASL:基本與所有工藝兼容,適應性強。
沉金、沉銀:對焊膏配方和回流溫度有一定要求,需適配。
OSP:不能多次過爐,清洗工藝需特別注意。
結論:如果產線設備多變,選擇通用性強的HASL會更穩妥;如果要求高,可選擇沉金,需配合工藝參數調整。
在滿足功能的前提下,成本始終是選擇的重要因素。
HASL:成本最低,加工方便。
沉金:成本最高,但可靠性好。
沉銀、沉錫、OSP:成本介于中間。
另外,目前大多數客戶已不再接受含鉛工藝。無鉛HASL、沉金等工藝符合RoHS標準。
結論:低成本批量產品選HASL,無鉛需求選無鉛HASL;高端產品建議沉金;OSP適合低預算產品,但注意工藝控制。
消費類電子(如鼠標、遙控器等):追求低成本,選HASL或OSP。
通信類設備(如路由器、交換機):信號要求高,推薦沉金或沉銀。
工控產品、電源控制板:壽命要求高,推薦沉金或無鉛HASL。
醫療、汽車類:可靠性要求高,沉金是最穩妥的選擇。

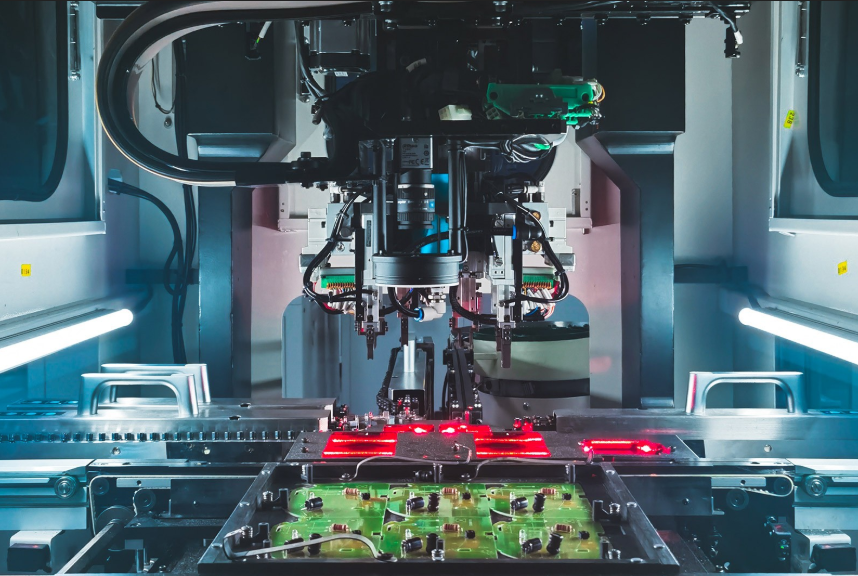

SMT產線能力強,有回流控制、自動AOI檢測的,可選沉金;
小型貼片廠,適配性弱,選HASL更保險;
使用多次回流焊的生產流程,不推薦使用OSP。
批量大、價格敏感的項目,用HASL或OSP;
批量中等但可靠性要求高的項目,選沉金;
樣品開發或試產階段,也可根據需要靈活切換。
如果生產周期長、庫存周期長,必須使用耐氧化處理方式,如沉金;
如果工廠能在一周內完成貼裝和測試,也可使用OSP、沉錫等短期穩定性處理。
表面處理不僅是電路板外觀的一部分,更是整個制造流程的關鍵環節。一個處理方式選得好,能提升貼裝效率、減少焊接缺陷、降低維護成本、延長產品壽命。相反,如果處理方式不合適,不僅加工困難,還會出現大量不良品,甚至影響產品穩定性。
設計人員、采購人員和生產工程師都應在項目初期共同商定處理方式,結合功能需求、批量大小、預算、儲存周期等因素,做出最合理的選擇。需要權衡性能、成本、加工兼容性等多方面因素。
只有在設計階段就考慮好表面處理方式,才能在生產過程中實現真正的高質量、高效率、低成本。這樣不僅有利于可制造性,也有利于后續產品品質控制和市場競爭力的提升。
