柔性印刷電路板 ，它們的獨特特性（如聚酰亞胺或聚酯等薄而可彎曲的基材）使其在組裝過程中如果不小心處理，很容易損壞。對于工程師來說，在不影響其完整性的情況下組裝柔性 PCB 對于確保性能和可靠性至關重要。在本指南中，我們將引導您了解組裝柔性 PCB 時要避免的基本步驟、最佳實踐和常見陷阱，并借鑒行業標準和實用見解。

我們的目標是為您提供可作的技術，以具體示例和數據為后盾，在組裝過程中保護這些精密電路。無論您是在開發原型還是擴大生產規模，這些策略都將幫助您獲得高質量的結果。

為什么柔性 PCB 需要特殊處理

柔性 PCB 因其材料成分和物理特性而與剛性 PCB 有很大不同。它們通常由厚度為 0.05 mm 至 0.2 mm 的聚酰亞胺薄膜制成，可以彎曲、折疊并符合復雜的形狀。但是，這種靈活性也伴隨著漏洞：

• 材料敏感性： 聚酰亞胺在過大的機械應力下容易撕裂、開裂或分層。

• 熱敏性： 柔性基板在高溫下會變形或降解，有些材料在焊接過程中只能承受高達 260°C 的溫度。

• 元件放置挑戰： 彎曲區必須保持沒有元件，以防止焊點故障，需要精確放置。

組裝過程中處理不當會導致走線破裂、焊盤翹起或電氣連接受損等缺陷。例如，超過最小彎曲半徑（通常計算為動態應用電路板厚度的 10 倍）會導致銅走線斷裂，從而導致開路。了解這些風險是成功組裝的第一步。

組裝柔性 PCB 的分步指南

要組裝柔性 PCB 而不損壞，請遵循這些精心設計的步驟。每個階段都需要關注細節和專業技術，以保護電路板的完整性。

1. 設計驗證和準備

在組裝開始之前，請驗證 PCB 設計是否針對可制造性和靈活性進行了優化。關鍵考慮因素包括：

• Bend Radius Compliance：確保設計符合最小彎曲半徑。對于 0.1 mm 厚的單層柔性 PCB，靜態彎曲半徑應至少為 1 mm，而動態應用可能需要 2 mm 或更大。

• 元件放置：將元件放置在靜態區域，避免彎曲區域。在具有連接器或細間距組件的區域使用加強筋（例如 FR-4 或聚酰亞胺）以減少應變。

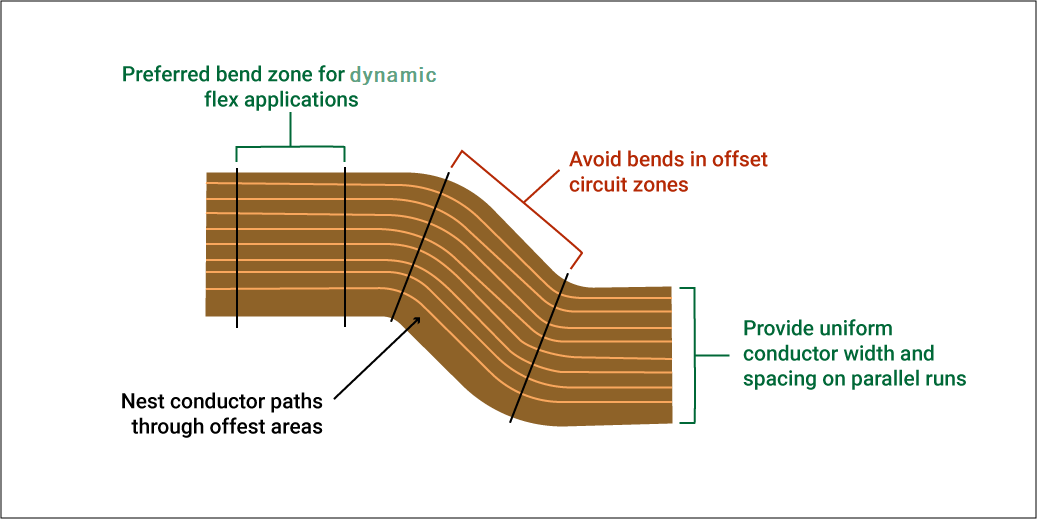

• Trace Routing：使用彎曲的走線而不是銳角，以最大限度地減少應力集中。在多層設計中交錯走線以防止“I 型梁”，即堆疊的銅層會增加剛度。

示例：在可穿戴健身追蹤器中，設計人員將微控制器放置在 PCB 的加固部分上，而柔性部分將信號路由到傳感器，保持 1.5 mm 的彎曲半徑，以確保手腕運動時的耐用性。

使用 KiCAD 或 Altium Designer 等 CAD 工具審查設計，并執行可制造性設計 （DFM） 檢查，以確認符合裝配公司規則，例如最小過孔距離（通常距彎曲區域 0.3 mm）。

2. 物料搬運和儲存

柔性 PCB 很脆弱，需要小心處理以防止物理損壞。請遵循以下最佳實踐：

• 使用潔凈室協議：在潔凈室（1000 級或更高級別）中處理電路板以避免污染。佩戴防靜電手套，以防止靜電放電，靜電放電會損壞敏感元件。

• 正確儲存：將柔性 PCB 平放在防靜電袋或托盤中，溫度為 15–25°C，濕度低于 60%。靈活性伴隨著脆弱性。避免將重物堆放在上面，因?yàn)檫@會導致折痕。

• 組裝前盡量減少彎曲： 在運輸和檢查過程中保持電路板平整。焊接前反復彎曲會削弱基板。

示例： 制造商報告稱，在實施扁平存儲托盤并將組裝前處理限制在受過培訓的人員進行后，裝配缺陷減少了 15%。

3. 精確放置組件

準確的元件放置對于避免柔性基板上的壓力至關重要。使用配備視覺系統的自動拾取和放置機器來確保精度：

• 低壓貼裝：將拾取和放置機器設置為施加最小的力（例如，1-2 N），以避免基板凹陷。

• 加強筋支撐：在放置具有細間距元件（如 0.5 mm BGA 封裝）的區域之前，先使用臨時或永久性加強筋，以防止焊接過程中彎曲。

• 對準檢查：使用基準標記（直徑 0.5-1 mm）準確對準元件，將放置誤差降低到 50 μm 以內。

示例：在醫療傳感器組件中，工程師在 0.4 mm 間距傳感器芯片下使用了聚酰亞胺加強筋，實現了 25 μm 的貼裝精度并消除了焊點故障。

4. 使用受控?zé)岱植歼M(jìn)行焊接

焊接是最關鍵的階段之一，因?yàn)檫^熱會損壞柔性基板或組件。使用以下技術：

• SMT 的回流焊：使用具有精確熱分布的回流焊爐。對于無鉛焊接，應將 245–260°C 的峰值溫度保持在不超過 10 秒，以避免基板翹曲。使用緩慢的斜坡速率 （1–2°C/s） 以最大限度地減少熱沖擊。

• 低溫焊料：對于熱敏性基板，請考慮使用 Sn42Bi58 等低溫焊料合金，它們在 138°C 時熔化，從而降低了損壞的風險。

• 定制夾具：在焊接過程中使用夾具或夾緊機構將 PCB 保持平整，而不會施加過大的壓力。確保固定裝置耐熱，以承受回流焊溫度。

示例：一項研究表明，與標準的 6 區烤箱相比，使用具有定制輪廓的 10 區回流焊爐可將柔性 PCB 組件中的焊點缺陷減少 20%。

5. 檢驗和測試

組裝后檢查可確保 PCB 沒有缺陷并按預期運行。實施以下質量控制措施：

• 自動光學檢測 （AOI）：使用 AOI 系統檢測未對準的元件、焊橋或凸起的焊盤。對于細間距元件，將分辨率設置為 10 μm。

• 彎曲測試：執行靜態或動態彎曲測試以驗證 PCB 的柔韌性。對于動態應用，在指定的彎曲半徑（例如 2 mm）下測試多達 10,000 次循環，以確保沒有痕跡開裂。

• 電氣連續性測試：使用飛針測試儀檢查開路或短路，確保走線之間 100% 連接，電阻低至 0.1 Ω。

示例：一家智能手機制造商使用 X 射線檢測發現 5% 的柔性 PCB 存在微裂紋，允許在集成前返工，從而節省 10,000 美元的潛在召回費用。

要避免的常見陷阱

即使經過仔細規劃，柔性 PCB 組裝過程中的錯誤也可能導致代價高昂的失敗。以下是主要陷阱以及如何避免它們：

• 處理過程中過度彎曲： 避免在組裝過程中將 PCB 彎曲超過其設計的彎曲半徑。培訓人員將木板平放并使用固定裝置保持形狀。

• 加強筋使用不當：未能在高應力區域應用加強筋會導致組件脫落。始終對間距小于 0.8 mm 的連接器或 IC 使用加強筋。

• 不適當?shù)臒岱植迹夯亓骱高^程中的過熱會降低聚酰亞胺基材的質量。始終使用放置在 PCB 上的熱電偶來驗證熱曲線（目標精度：±2°C）。

• 忽略設計規則：違反 DFM 規則，例如在彎曲區域中放置過孔，可能會導致開裂。根據 IPC-6013 標準，確保過孔距離彎曲區域至少 0.3 mm。

示例：由于通孔距離彎曲區域 0.1 mm，可穿戴設備原型在 500 次彎曲循環后失敗，凸顯了遵守 IPC 標準的重要性。

捷配PCB如何支持靈活的 PCB 組裝

對于尋求可靠柔性 PCB 組裝的工程師來說，與值得信賴的制造商合作是關鍵。我們提供為柔性 PCB 量身定制的先進制造能力，包括快速原型制作、高精度元件放置和全球物流。我們最先進的設施確保符合 IPC-6013 標準，而我們的 DFM 分析有助于在生產前識別潛在問題，將缺陷減少多達 30%。

在不損壞的情況下組裝柔性 PCB 需要精心設計、精確處理和受控流程的結合。通過驗證設計、使用適當?shù)牟牧稀⑹褂脤Ｓ迷O(shè)備并進行嚴格的測試，工程師可以實現可靠的高性能組件。避免過度彎曲或焊接不當?shù)瘸Ｒ娤葳蹇蛇M(jìn)一步確保成功。借助這些策略，您可以很好地應對柔性 PCB 組裝的挑戰，并將創新設計變?yōu)楝F(xiàn)實。
