保障六層板字符印刷清晰度的工藝控制

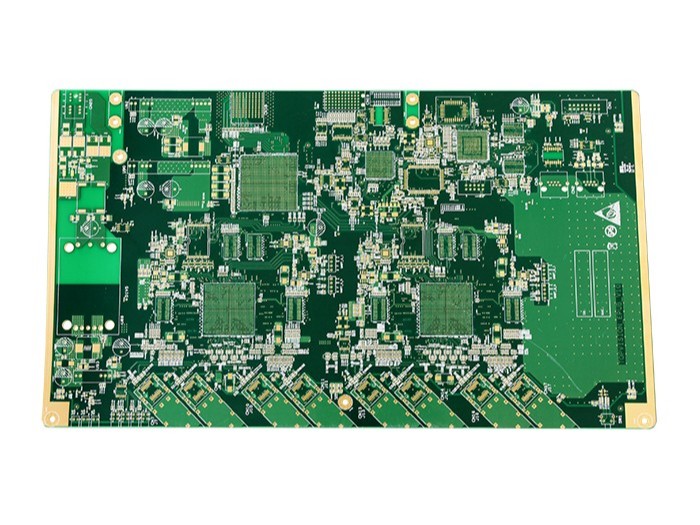

在六層電路板的生產中,字符印刷看似是最后一道簡單工序,實則隱藏著精密的技術博弈。字符不僅是元器件定位的“路標”,更是后期維修和檢測的關鍵依據。六層板因復雜的疊層結構和銅厚差異,其字符印刷面臨著獨特的挑戰——工程師需要解決高低落差導致的油墨擴散、銅面特性引發的附著力波動,以及微米級的工藝控制難題。
1. 銅層階梯差引發油墨擴散
六層板的銅箔厚度差異顯著(外層2oz/70μm,內層1oz/35μm)。銅層與基材交界處形成0.05-0.1mm的階梯差。這個高度差導致絲印時刮刀壓力不均,薄區域油墨堆積,厚區域油墨過薄。某通信設備廠的案例顯示,未處理的階梯區字符線寬偏差達30%,二維碼識別率驟降50%。
2. 多層板熱變形影響定位精度
六層板壓合過程中的高溫會使板材產生0.1%的線性膨脹。字符印刷在壓合后進行,但鉆孔與線路對位參考的是壓合前數據。這種熱變形導致字符與焊盤錯位。某工控主板曾因字符覆蓋焊盤15%,造成SMT貼片機識別錯誤。
3. 表面處理工藝削弱附著力
沉金/噴錫等表面處理會在焊盤形成金屬層,但非焊盤區的銅面與字符油墨結合力較弱。某汽車電子板在高溫測試中,字符脫落率高達22%,就是因為沉金后殘留的微量鎳離子降低了油墨附著力。
六層板字符印刷需針對銅厚動態調整參數:
基銅厚度 | 最小線寬 | 最小字高 | 推薦刮刀壓力 |
---|---|---|---|
外層70μm | 6mil | 45mil | 7.5kg/cm2 |
內層35μm | 5mil | 30mil | 6.8kg/cm2 |
某軍工企業通過LDI曝光機(精度±1μm)替代傳統絲網曝光,使0.2mm微型字符的清晰度提升80%。曝光后靜置15分鐘釋放油墨張力,可減少顯影時的邊緣鋸齒。
油墨配方升級:添加納米二氧化硅的油墨(如Tamura TF-200VR)在階梯差區域流平性提升40%,高溫烘烤后無裂紋
基材預處理:等離子清洗使銅面粗糙度Ra值從0.8μm增至1.5μm,油墨附著力提高3倍
阻焊與字符協同:黑色阻焊層搭配白色油墨時,添加熒光劑可使OCR識別率從75%升至98%
避開高階梯區:字符距離銅厚突變區≥0.3mm,避免跨線印刷(圖1)
焊盤避讓規則:字符邊緣距阻焊開窗至少5mil,防止SMT虛焊
負片字符優化:陰文字符線寬≥8mil,掏銅區域單邊擴10mil保障顯影充分性
濕度閉環控制:將環境濕度穩定在55%±5%(RH),油墨粘度波動從±15%壓縮至±3%
動態粘度補償:安裝在線粘度計,根據溫濕度自動添加稀釋劑(如乙二醇丁醚)
網版創新應用:采用120T菱形絲網(張力25N/cm2),比傳統網格減少30%的油墨滲透
案例1:5G基站六層板階梯差控制
某設備商在70μm厚銅電源層區域:
采用分段烘烤工藝:50℃預烘→85℃階梯升溫→155℃最終固化
實施雙次絲?。菏状翁钇诫A梯凹槽,二次精印字符
該方案使0.5mm字符在顯微鏡下邊緣銳利度提升90%
案例2:醫療設備抗腐蝕字符
血液分析儀主板需耐受消毒液腐蝕:
油墨中添加聚四氟乙烯微粒形成疏水層
字符固化后增加氟素涂層
經500次酒精擦拭后,字符完整度保持100%,而常規油墨已脫落60%
激光直接標記(LDM)技術正在替代傳統油墨印刷。光纖激光器在阻焊層直接燒蝕出0.02mm精度的字符,徹底規避了油墨附著力問題。某衛星用六層板采用此技術,在-40℃~125℃循環測試中字符零脫落,壽命提升3倍。智能視覺補償系統也成為新方向。通過AI識別銅層拓撲圖,自動生成自適應印刷路徑。某自動駕駛控制器生產時,系統動態調整刮刀角度,使階梯區字符寬度誤差壓縮到±3μm。
