工程師們發現，當信號速率超過56Gbps時，傳統PCB上會出現一個矛盾現象：提升帶寬的努力反而加劇了信號失真和輻射干擾。某基站處理器實測顯示，單純?cè)黾訒r(shí)鐘頻率至8GHz，信號抖動幅度擴大70%，誤碼率飆升到10??。這種困境揭示了帶寬優化不能獨立于電磁兼容性（EMC）設計而存在——它們本質上是同一問題的兩面。

一、高速信號與帶寬優化的天然矛盾

高速數字電路的信號邊沿時間越短，理論帶寬就越高。例如，一個上升時間為0.5ns的脈沖，其輻射帶寬可延伸到3.2GHz。但信號的高頻分量在PCB傳輸中面臨三重衰減：

1. 介質損耗：FR4板材在10GHz時每英寸衰減達0.8dB，而高頻專用板材RO4350B僅0.3dB

2. 阻抗失配：線寬偏差±10%導致阻抗偏移20%，引發信號反射

3. 電磁輻射：未屏蔽的差分對在1GHz頻率下輻射強度超Class B標準15dB

更棘手的是，高頻輻射本身會干擾敏感電路。某毫米波雷達板上的77GHz振蕩器，其諧波噪聲耦合到電源線上，使ADC采樣精度從12位降至9位。這表明，帶寬提升若脫離EMC約束，反而會陷入“越優化越失控”的循環。

二、EMC設計如何為PCB帶寬保駕護航

（一）從源頭約束干擾：器件與疊層策略

芯片選型需平衡速度與電磁特性。工程師優先選用邊沿速率可控的驅動器（如TI的DS25BR110），其可編程上升時間功能將5Gbps信號的諧波輻射降低40%。對關鍵時鐘芯片，陶瓷封裝比QFN封裝減少引線電感30%，有效抑制振鈴噪聲。

疊層架構是帶寬的物理基礎。六層板采用“信號-地-信號-電源-地-信號”結構時，高速信號臨近完整地平面，回路電感比四層板降低50%。在112G PAM4系統中，加入屏蔽地層使插入損耗在28GHz處改善2dB，眼圖張開度擴大35%。

（二）傳輸線控制：阻抗與串?dāng)_管理

阻抗連續性是高速信號的生命線。差分對布線時嚴格保持±5%線寬公差，并通過地線縫紉孔（每λ/10間距）抑制介質波動影響。某服務器主板對PCIe 5.0線路實施阻抗梯度設計：連接器區域線寬從8mil漸變至6mil，補償了插座電容導致的阻抗跌落。

3-W原則是抗串?dāng)_的實用法則。當兩條差分對平行長度超過300mil時，工程師將其間距擴大到線寬的3倍以上，并在中間插入接地的銅屏蔽帶。測試數據表明，此法使56Gbps信號在相鄰?fù)ǖ赖拇當_從-25dB降至-40dB。

（三）能量疏導：濾波與接地優化

電源去耦網絡是帶寬穩定的保障。在FPGA電源入口處布置三級電容陣列：220μF電解電容（抑制<1MHz噪聲） + 10μF陶瓷電容（濾除1-100MHz） + 0.1μF高頻MLCC（吸收>100MHz）。Xilinx評估板實測顯示，該方案將電源紋波控制在峰峰值30mV以?xún)?nèi)，滿足7系列FPGA的嚴苛要求。

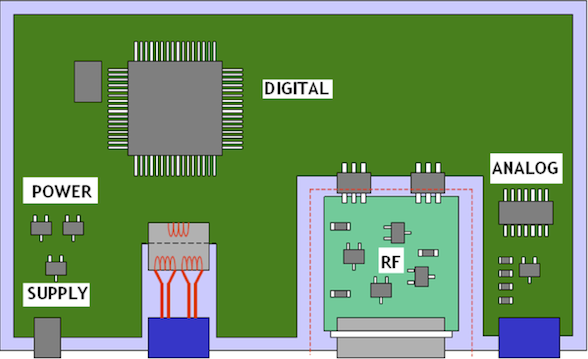

混合接地法解決復雜系統的共模干擾。數字區域采用網格接地，模擬區域用星型接地，兩者通過磁珠隔離橋接。在混合信號ADC電路上，此設計使SFDR（無雜散動態范圍）提升至96dB，比單點接地方案改善12dB。

當信號速率向224Gbps邁進時，傳統FR4已接近物理極限。氮化鎵（GaN）功率器件的開關噪聲、硅光集成的電磁敏感性問題，都要求EMC設計進一步創新：

• 新型基材：液晶聚合物（LCP）在110GHz的Df僅0.002，比FR4優10倍

• 智能仿真：ANSYS HFSS利用機器學習預測諧振點，優化時間縮短60%

• 結構革新：基板集成波導（SIW） 技術將毫米波信號約束在介質腔內，輻射泄露降低90%

這些技術不僅是帶寬躍升的基石，更是破解電磁兼容與性能矛盾的關鍵鑰匙。

EMC設計并非帶寬優化的“附加題”，而是高速PCB的底層生存法則。它通過約束信號邊沿、疏導電磁能量、阻斷干擾耦合，讓帶寬潛力充分釋放——這既是技術進化的必然選擇，也是電子系統突破性能極限的核心路徑。
