六層板鉆孔精度是如何控制的?

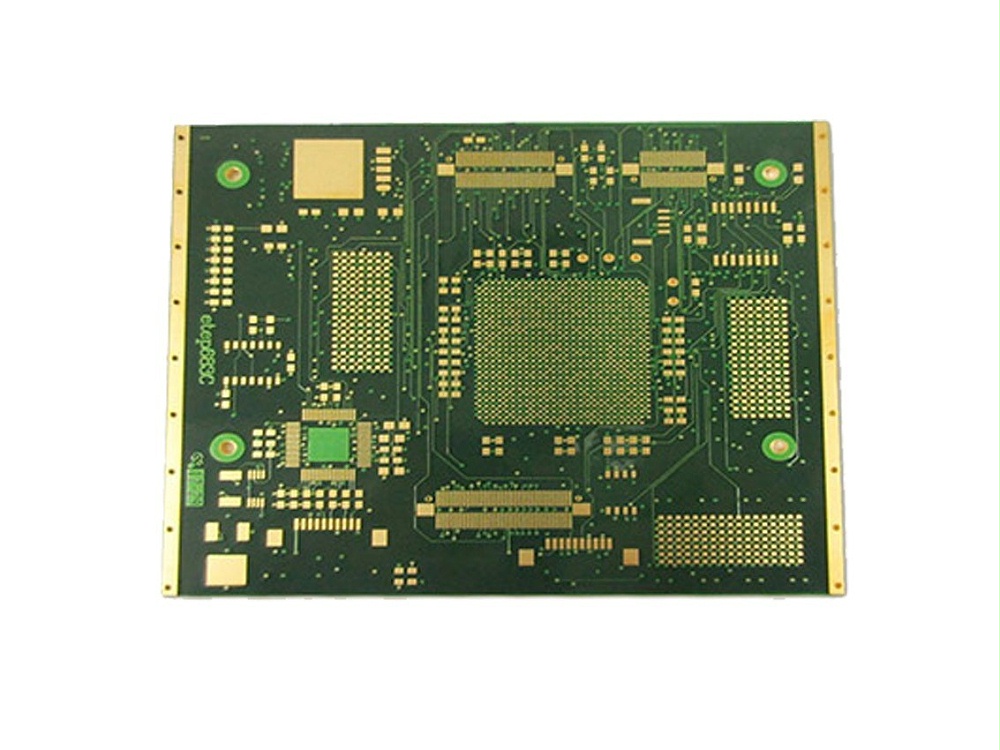

鉆孔作為六層板制造的關鍵工序之一,其精度直接影響到電路板的電氣性能、機械強度以及產品的可靠性。因此,深入研究六層板鉆孔精度控制方法,對于提升六層板制造質量具有極為重要的意義,為電子工程師在設計與生產過程中提供精準的技術指導。
二、六層板鉆孔的關鍵特點與難點
(一)多層結構對鉆孔的挑戰
六層板由六層導電層交替疊加絕緣層組成,這種多層結構使得鉆孔過程中要一次性穿透多層材料。不同層之間材料的硬度、密度可能存在差異,導致鉆頭在鉆孔過程中容易產生偏移、鉆孔尺寸不一致等問題。例如,在鉆穿玻璃纖維增強環氧樹脂基材的層間,鉆頭可能會因材料硬度變化而出現微小的軸向偏移,影響孔位精度。
(二)高密度布線下的鉆孔精度要求
六層板通常具有較高的布線密度,元器件引腳間距小、過孔密度大。這就要求鉆孔必須具備極高的精度,孔位偏差過大會導致過孔與線路短路或斷路,嚴重影響電路板的功能。在一些高精度的六層板設計中,如高頻通信電路板,過孔的孔徑與周圍線路的間距公差要求控制在極小范圍內,通常在 ±0.05mm 以內,這對鉆孔設備和工藝提出了極為嚴苛的要求。
(三)小孔徑鉆孔的技術難題
為了滿足六層板小型化、輕薄化的發展趨勢,越來越多的設計采用了小孔徑過孔。微小孔徑的鉆孔難度較大,鉆頭容易折斷,且鉆孔過程中的熱量難以散發,容易導致孔壁碳化、粗糙等問題,影響孔的質量和精度。例如,當孔徑小于 0.3mm 時,鉆頭的剛性和強度大幅降低,在高速鉆孔過程中極易因振動而偏離預定軌跡,使孔位精度無法保證。
三、六層板鉆孔精度控制策略
(一)鉆孔設備與工具的選型與維護
高精度鉆孔設備的選擇 選擇配備高精度主軸、先進的伺服進給系統和高分辨率定位系統的鉆孔設備。這類設備能夠有效提高鉆孔的定位精度和重復精度。例如,采用激光對位系統的數控鉆床,其孔位定位精度可達到 ±0.01mm 以內,能夠滿足六層板高密度布線的鉆孔要求。同時,設備應具備足夠的鉆孔動力和穩定性,以應對六層板多層材料的鉆孔負荷。
優質鉆頭的選用 根據六層板的材料特性、板厚以及孔徑大小,選擇合適的鉆頭類型和尺寸。對于玻璃纖維增強環氧樹脂基材的六層板,宜選用鎢鋼鉆頭,其硬度高、耐磨性好,能夠有效減少鉆頭磨損和折斷的風險。在選擇鉆頭尺寸時,要充分考慮鉆頭的長徑比,對于小孔徑鉆孔,應選用專門設計的微鉆頭,并確保鉆頭的刃口鋒利,以提高鉆孔質量和精度。
設備的定期維護與校準 建立完善的鉆孔設備維護制度,定期對設備進行保養、清潔和調試。重點檢查主軸的跳動精度、導軌的直線度和垂直度、傳動系統的間隙等關鍵部位,確保設備的機械精度。同時,定期使用激光干涉儀等專業儀器對設備的定位精度進行校準,補償設備的定位誤差,保證鉆孔設備始終處于良好的運行狀態。
(二)鉆孔工藝參數優化
鉆頭轉速與進給速度的匹配 根據六層板的材料和厚度,合理調整鉆頭的轉速和進給速度。一般來說,對于較硬的材料或較厚的板層,應適當降低鉆頭轉速并減小進給速度,以減少鉆頭受力和熱量產生。例如,在鉆孔厚度為 2mm 的六層板時,鉆頭轉速可設置在 10,000 - 15,000rpm,進給速度控制在 10 - 15mm/min 左右。同時,要根據不同孔徑的鉆頭進行轉速和進給速度的優化調整,小孔徑鉆頭相對較大孔徑鉆頭需要更高的轉速和更小的進給速度,以保證鉆孔的穩定性和精度。
鉆孔深度與退刀策略 在鉆孔過程中,合理控制鉆孔深度和退刀操作。采用分層鉆孔的方式,每次鉆孔深度不宜過深,一般控制在 0.5 - 1mm 左右,然后進行短暫的退刀,以排屑和散熱。這樣可以有效避免鉆頭堵塞、孔壁劃傷以及因熱量積累導致的材料變形等問題,提高鉆孔質量。在鉆孔即將穿透最后一層時,適當降低進給速度,確保孔口的平整度和精度,避免出現 “毛刺” 或 “出口崩邊” 等缺陷。
冷卻與潤滑措施 采用合適的冷卻與潤滑方式是保證鉆孔精度的重要手段。對于六層板鉆孔,通常采用壓縮空氣冷卻結合微量潤滑的方式。壓縮空氣可以及時帶走鉆孔過程中產生的熱量和碎屑,保持鉆頭和孔壁的清潔;微量潤滑則在鉆頭與材料之間形成一層潤滑膜,減少鉆頭與材料的摩擦,降低鉆頭磨損,提高鉆孔精度。在鉆孔過程中,要根據實際情況調整冷卻風量和潤滑劑流量,確保冷卻與潤滑效果。
(三)鉆孔前的準備工作
板材的質量檢驗與預處理 在鉆孔前,對六層板的板材進行全面的質量檢驗。檢查板材的厚度是否均勻、平整度是否良好、是否存在分層、起泡等缺陷。對于不符合質量要求的板材,應及時進行修復或更換。同時,對板材進行適當?shù)念A(yù)處理,如清潔板材表面的灰塵、油污等雜質,以防止雜質進入鉆孔影響孔的質量。對于一些特殊材料的六層板,如金屬基板,還需進行表面氧化處理或涂層處理,以提高鉆孔的穩定性和精度。
鉆孔文件的精確制作與核對 確保鉆孔文件的準確性和完整性是保證鉆孔精度的前提。在設計階段,工程師應根據六層板的布線設計和工藝要求,精確生成鉆孔文件,包括孔位坐標、孔徑尺寸、孔類型(通孔、盲孔、埋孔)等信息。在生產前,對鉆孔文件進行仔細核對和驗證,確保鉆孔文件與設計圖紙一致,并與實際的六層板板材匹配。如有必要,可采用 CAM 軟件進行模擬鉆孔,提前發現并糾正鉆孔文件中的潛在錯誤。
(四)鉆孔過程中的實時監控與補償
在線檢測技術的應用 引入在線檢測技術,如激光測頭、影像檢測系統等,對鉆孔過程進行實時監測。激光測頭可以實時測量孔徑尺寸、孔深以及孔位偏移等參數,并將測量數據反饋給鉆孔設備的控制系統。影像檢測系統則可以直觀地觀察孔壁質量、孔口平整度等情況。通過在線檢測技術,及時發現鉆孔過程中的異常情況,如孔位偏差超標、孔壁劃傷等,并采取相應的補償措施,確保鉆孔精度。
誤差補償算法的實施 根據在線檢測得到的誤差數據,建立誤差補償模型,采用相應的誤差補償算法對鉆孔設備的運動軌跡進行實時調整。例如,對于孔位偏移誤差,可采用基于神經網絡的誤差補償算法,通過對大量誤差數據的學習和訓練,預測并補償孔位偏移量,提高孔位精度。同時,對于鉆孔尺寸誤差,可根據鉆頭磨損情況和材料特性,實時調整鉆頭的進給量和切削參數,實現鉆孔尺寸的精確控制。
(五)鉆孔后的質量檢驗與改進
嚴格的質量檢驗流程 建立完善的鉆孔后質量檢驗流程,采用多種檢測手段對鉆孔質量進行全面評估。首先,使用專業量具,如孔徑測量?jī)x、針規等,對孔徑尺寸進行精確測量,確??讖皆谠O(shè)計公差范圍內。其次,采用光學顯微鏡、電子顯微鏡等設備檢查孔壁質量,觀察孔壁是否存在劃傷、毛刺、殘留物等問題。此外,通過導通測試、絕緣電阻測試等電氣測試方法,檢測過孔的電氣連接性能是否良好,確保鉆孔質量符合六層板的性能要求。
質量問題分析與改進措施 對鉆孔過程中出現的質量問題進行深入分析,找出問題的根源,并制定針對性的改進措施。例如,若發現孔位偏移問題較為嚴重,可能是由于鉆孔設備的定位精度不足、鉆頭磨損或鉆孔過程中的振動等原因?qū)е碌?。針?duì)這些問題,可以采取優化鉆孔設備的定位系統、及時更換磨損鉆頭、改善鉆孔設備的減震措施等方法進行改進。同時,建立質量問題數據庫,記錄各類質量問題及其解決方案,為后續的生產提供參考和借鑒。
