首頁 > 技術資料 > 蛇形走線可測試性深度解析

蛇形走線可測試性深度解析

  • 2025-06-04 10:07:00
  • 瀏覽量:182

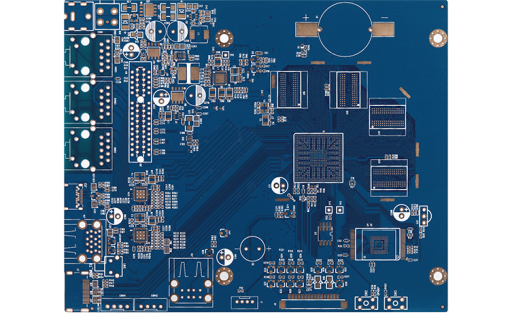

隨著電子系統復雜度的不斷提升,電子工程師面臨著如何高效測試蛇形走線的挑戰。本文深入探討蛇形走線的可測試性問題,旨在為工程師提供精準且實用的測試指導,確保電路板在研發、生產及售后各階段的可靠性與穩定性。


 二、蛇形走線可測試性常見問題



 (一)信號完整性測試難題

蛇形走線的曲折結構易引發信號反射、串?dāng)_及損耗等問題,使信號完整性測試難度加大。高速信號在蛇形走線上傳輸時,因走線長度增加和形狀不規則,其阻抗特性易出現不連續性,導致信號反射系數超標,影響測試精度。同時,相鄰蛇形走線間的耦合效應會加劇串?dāng)_,干擾信號的準確采集與分析。



 (二)電氣連接測試?yán)Ь?/span>

蛇形走線中過孔數量多、走線細密,給電氣連接測試帶來諸多不便。過孔的質量問題,如孔壁銅箔脫落、孔內殘留雜質等,可能導致局部接觸不良,而傳統的導通測試方法難以精準檢測出這些潛在缺陷。此外,蛇形走線與其他元器件引腳的連接點眾多,在生產焊接過程中易出現虛焊、漏焊情況,增加了電氣連接故障的排查難度。



 (三)制造缺陷定位挑戰

在 PCB 制造環節,蛇形走線區域易出現線路短路、斷路等制造缺陷。復雜的蛇形走線布局使得缺陷定位困難重重,依靠傳統的目視檢查和簡單的電氣測試,往往難以快速、準確地確定缺陷位置,從而延長了維修周期,降低了生產效率。



 三、提升蛇形走線可測試性的策略



 (一)測試點優化布置

  1. 增加測試訪問點

在蛇形走線的關鍵節點,如起點、終點、過孔密集區域以及轉折頻繁處,增設測試點。這些測試點應具有良好的電氣性能和物理可訪問性,以便測試探針能夠穩定、可靠地接觸。例如,對于高密度蛇形走線區域,可設計微型測試點,并采用扇出布線技術將其引至易于訪問的位置,確保測試信號的準確采集。

  2. 構建測試鏈路

將蛇形走線的測試點串聯或并聯成測試鏈路,通過掃描測試等技術對整個鏈路進行檢測。這樣可以實現對蛇形走線的連續監測,快速定位故障點。測試鏈路的設計應充分考慮信號的傳輸特性、阻抗匹配以及噪聲容限等因素,以保證測試結果的可靠性。



 (二)信號完整性測試方法改進

  1. 時域反射計(TDR)與網絡分析儀聯合測試

利用時域反射計(TDR)測量蛇形走線的阻抗特性,精確識別阻抗不連續點的位置和幅度。同時,結合網絡分析儀測試蛇形走線的傳輸參數,如插入損耗、回波損耗、相位延遲等,全面評估信號完整性。通過兩種設備的聯合測試,能夠?qū)崿F(xiàn)對蛇形走線信號完整性的精準表征,為故障診斷提供有力依據。

  2. 眼圖模板測試優化

優化眼圖模板測試參數,根據蛇形走線的具體電氣特性和信號速率,調整模板的幅度、寬度、上升時間等參數。在測試過程中,采用多點采樣和統計分析方法,提高眼圖模板測試的準確性和可靠性。對于不符合模板要求的信號,進一步分析其原因,如串?dāng)_、反射或電源噪聲等,并采取相應的解決措施。



 (三)基于建模仿真的測試預測與優化

  1. 蛇形走線建模

建立蛇形走線的精確電路模型,包括其幾何形狀、尺寸、材料特性以及過孔等細節信息。采用專業的電磁場仿真軟件,對蛇形走線進行電磁建模和仿真分析,預測其在不同工作頻率下的電氣性能,如阻抗、電感、電容、損耗等參數。通過與實際測試數據的對比驗證,不斷完善模型的準確性。

  2. 測試策略仿真優化

基于蛇形走線模型,模擬不同的測試場景和測試方法,評估其測試效果和故障定位能力。根據仿真結果,優化測試策略,如選擇合適的測試頻率、信號激勵方式、測試點布局等。同時,利用仿真平臺對各種潛在故障進行模擬和分析,提前制定故障診斷流程和解決方案,提高測試效率和準確性。



 (四)制造過程中的可測試性設計

  1. 工藝參數監控與反饋

在 PCB 制造過程中,對影響蛇形走線質量的關鍵工藝參數進行實時監控,如蝕刻深度、過孔鍍銅厚度、基板材料特性等。建立工藝參數數據庫,將監控?cái)?shù)據與測試結果相關聯,通過數據分析和統計過程控制(SPC)方法,及時發現工藝異常并進行反饋調整。例如,若發現蝕刻深度的波動導致蛇形走線的線寬偏差超出允許范圍,及時調整蝕刻工藝參數,確保走線質量的穩定性。

  2. 制造缺陷檢測與修復

采用先進的制造缺陷檢測技術,如自動光學檢測(AOI)、X 射線檢測等,對蛇形走線的制造過程進行在線檢測。及時發現短路、斷路、過孔缺陷等問題,并進行標記和修復。在修復過程中,嚴格遵循工藝規范,確保修復后的蛇形走線滿足設計要求和測試標準。同時,建立制造缺陷數據庫,對缺陷類型、產生原因和分布規律進行統計分析,為改進制造工藝和提高可測試性提供依據。
