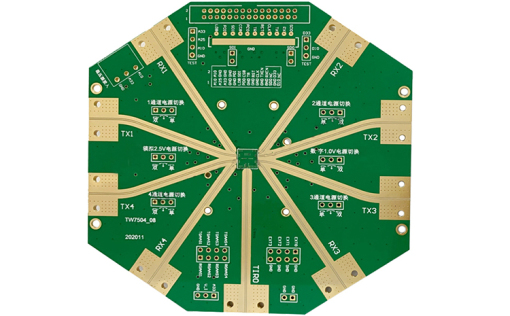

高頻板材介電常數對比分析
不同高頻板材的介電常數各不相同,適用于不同的應用場景。本文將對常見高頻板材的介電常數進行對比分析,幫助工程師根據設計需求選擇合適的材料。
一、常見高頻板材介電常數對比
(一)PTFE(聚四氟乙烯)基材
- 介電常數范圍:2.0 - 2.6
- 特點:具有極低的介電常數和介質損耗,優異的耐熱性和化學穩定性,適合超高頻應用,如毫米波、雷達等。
- 局限:機械性能較差,成本高,加工難度大。
(二)陶瓷填充 PTFE(如 Rogers RO4000 系列)
- 介電常數范圍:3.3 - 3.6
- 特點:Dk 值適中且穩定,介質損耗較低,性價比高,易于加工,熱穩定性好。
- 應用:廣泛用于 5G 基站、射頻模塊等。
(三)熱固性烴類樹脂(如 Rogers RO3000 系列)
- 介電常數范圍:3.0 - 3.5
- 特點:Dk 值穩定,介質損耗極低(0.001 - 0.003),適合高頻多層板設計。
- 應用:適用于衛星通信、高端射頻設備。
(四)改性環氧樹脂(如 Nelco N4000 系列)
- 介電常數范圍:3.6 - 4.2
- 特點:Dk 值稍高,成本較低,高頻性能略遜于 PTFE 材料。
- 應用:適合中高頻消費類電子。
(五)陶瓷基材
- 介電常數范圍:一般高于 10
- 特點:高介電常數、低介電損耗、高熱導率、低熱膨脹系數,適用于高功率密度和高溫環境。
- 應用:用于高頻功率放大器、雷達模塊等。
(六)Rogers 5880 與 Taconic TLY-5
- Rogers 5880
- 介電常數:2.20(@10 GHz)
- 特點:基于 PTFE,填充陶瓷顆粒,具有極低的 Dk 和 Df(Df 約 0.0009 @10 GHz),適合高頻和超高頻應用。
- Taconic TLY-5
- 介電常數:2.20(@10 GHz)
- 特點:基于 PTFE,填充玻璃纖維,機械強度較高,但在高頻性能上略遜于 Rogers 5880。
(七)不同 Dk 值的 Rogers 材料
- RO3003? 基板:Dk 值為 3(z 軸設計),SPDR Dk 值為 3.05(x - y 平面)
- RO3006? 基板:Dk 值為 6.5(z 軸設計),SPDR Dk 值為 7.2(x - y 平面)
- RO3010? 基板:Dk 值為 11.2(z 軸設計),SPDR Dk 值為 12.4(x - y 平面)
- RO3035? 基板:Dk 值為 3.6(z 軸設計),SPDR Dk 值為 3.7(x - y 平面)
- RO4003C? 基板:Dk 值為 3.55(z 軸設計),SPDR Dk 值為 3.7(x - y 平面)
- RO4350B? 基板:Dk 值為 3.66(z 軸設計),SPDR Dk 值為 3.75(x - y 平面)
- RO4360G2? 基板:Dk 值為 6.4(z 軸設計),SPDR Dk 值為 6.5(x - y 平面)
(八)RT/duroid 系列
- RT/duroid? 6002 基板:Dk 值為 2.94(z 軸設計),SPDR Dk 值為 2.94(x - y 平面)
- RT/duroid 6006 基板:Dk 值為 6.45(z 軸設計),SPDR Dk 值為 8.3(x - y 平面)
- RT/duroid 6010.2 LM 基板:Dk 值為 10.7(z 軸設計),SPDR Dk 值為 13.4(x - y 平面)
- RT/duroid 5880 基板:Dk 值為 2.2(z 軸設計),SPDR Dk 值為 2.3(x - y 平面)
(九)TMM 系列
- TMM? 3 基板:Dk 值為 3.45(z 軸設計),SPDR Dk 值為 3.4(x - y 平面)
- TMM 4 基板:Dk 值為 4.7(z 軸設計),SPDR Dk 值為 4.8(x - y 平面)
- TMM 6 基板:Dk 值為 6.3(z 軸設計),SPDR Dk 值為 6.5(x - y 平面)
- TMM 10 基板:Dk 值為 9.8(z 軸設計),SPDR Dk 值為 10.8(x - y 平面)
- TMM 10i 基板:Dk 值為 9.9(z 軸設計),SPDR Dk 值為 10.3(x - y 平面)
- TMM 13i 基板:Dk 值為 12.2(z 軸設計),SPDR Dk 值為 12.3(x - y 平面)
二、不同板材介電常數變化規律
(一)PTFE 高頻板
- Dk 變化:在微波頻段(1 MHz - 1 GHz),Dk 值隨頻率增加略有上升,但變化不大。因 PTFE 是低損耗材料,其 Dk 值在高頻下相對穩定。
- Df 變化:Df 值隨頻率增加而上升,因高頻下材料分子振動和旋轉跟不上電場變化速度,能量損耗增加。但 PTFE 化學結構穩定,即使高頻下 Df 值也能保持較低。
(二)普通 FR - 4 板材
- Dk 變化:在低頻下(如 1MHz)Dk 值約為 4.7,隨著頻率上升,Dk 值逐漸降低,在 1GHz 頻率下,Dk 值約為 4.19,且在 1GHz 以上頻率,Dk 值變化趨勢趨于平緩,變化幅度較小。
- Df 變化:Df 值隨頻率增加顯著上升,特別是在高頻段,因材料內部極化效應跟不上電場變化,能量損耗增加,導致 Df 值增大。
(三)具有高速和高頻特性的襯底材料
- Dk 變化:在 1MHz 到 1GHz 頻率范圍內,Dk 值變化較小,通常在 0.02 范圍內,表現出較好的穩定性。
- Df 變化:Df 值隨頻率變化較小,且通常具有較低的 Df 值,這使得材料在高頻下仍能保持較低的能量損耗。
三、影響板材介電常數的因素及選擇建議
(一)影響因素
- 材料組成與結構:不同材料的分子結構和組成成分決定了其介電常數。例如,PTFE 分子結構對稱,極化效應弱,因此具有低介電常數;而陶瓷材料因極化效應強,通常具有高介電常數。
- 頻率:一般情況下,隨著頻率增加,材料的介電常數會有所變化。對于大多數材料,高頻下介電常數會降低,因?yàn)闃O化過程跟不上電場變化速度。
- 溫度和濕度:溫度升高會影響材料的分子運動和極化效應,進而改變介電常數。濕度變化也會對吸濕性材料的介電常數產生影響。
(二)選擇建議
- 高頻應用優先選 PTFE 及其改性材料:如 Rogers RO4000 系列,其低介電常數和穩定性能滿足高頻信號傳輸需求。
- 高功率密度場景選陶瓷基材:其高介電常數和高熱導率適合高功率應用。
- 平衡性能與成本選改性環氧樹脂:如 Nelco N4000 系列,適合中高頻消費類電子。
- 毫米波頻段選 Rogers 5880 或 Taconic TLY-5:兩者介電常數低且穩定,但 Rogers 5880 在高頻性能上更具優勢。
四、實際應用案例
(一)5G 基站天線板
Rogers RO4350B 因其適中的介電常數(3.48)、低介質損耗(0.0037)和良好的加工性能,廣泛應用于 5G 基站天線板。它在高頻下能保持良好的信號完整性,滿足 5G 通信對信號傳輸質量的嚴格要求。
(二)衛星通信系統
在某衛星通信系統中,選用了 Rogers RO3006 基板。其介電常數為 6.5(z 軸設計),SPDR Dk 值為 7.2(x - y 平面),介電損耗極低,可滿足衛星通信系統對信號穩定性和可靠性的高要求。同時,其在高頻多層板設計中表現出色,有助于實現衛星通信設備的小型化和高性能化。
