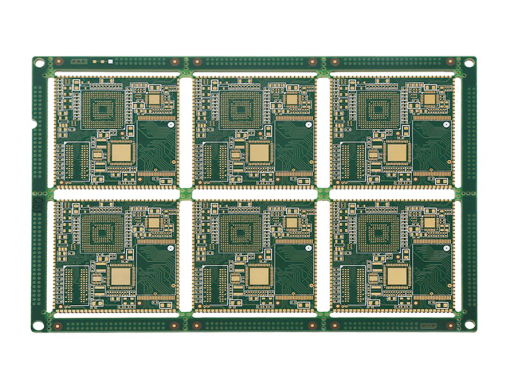

本文將從多個維度為您詳細解析如何挑選最適合的高頻板材。

 一、明確設計需求

 （一）確定信號頻率范圍

高頻板材的性能在不同頻率下差異顯著。例如，PTFE 材料在微波頻段（1GHz-10GHz）表現出低損耗和穩定介電常數，是高頻應用的首選；而 FR-4 材料由于高介質損耗，在超過 500MHz 時性能迅速下降。精確確定項目頻率范圍，為選材提供關鍵依據。

 （二）評估損耗要求

低損耗對信號完整性至關重要。Rogers RO4000 系列的介質損耗正切（Df）低至 0.002-0.0035，適合長距離傳輸和高速數字應用；普通 FR-4 的 Df 高達 0.015-0.025，信號損耗大。根據損耗預算選材，保障信號質量。

 （三）考慮機械與熱穩定性

高溫、高振動環境需重視板材的熱穩定性和抗振動性能。Rogers HT 及 TMM 系列具有低熱膨脹系數（CTE），在 -55℃至 +200℃保持結構穩定；而 Nelco N4000 系列在成本控制方面表現優異。結合實際工況選材，確保電路長期穩定運行。

 二、核心選材策略

 （一）高頻應用選材

- PTFE 及改性材料優先：PTFE（如 Rogers RO4000 系列）具有低介電常數（Dk 3.3-3.6）和低介質損耗（Df 0.002-0.0035），在 5G 基站天線板和毫米波射頻模塊中廣泛應用。

- 平衡性能與成本：Rogers RO4350B 是許多高頻應用的首選，其 Dk 為 3.48，Df 為 0.0037，兼具低損耗和良好的加工性能，適用于 5G 基站、汽車?yán)走_(dá)等。

 （二）高功率密度場景

- 陶瓷基材適用：陶瓷基材（如氧化鋁、氮化鋁）具有高介電常數（Dk >10）和高熱導率（>15W/m·K），適用于高功率放大器和射頻功放等高功率場景，保障散熱和信號傳輸。

 （三）毫米波頻段

- 低 Dk 和 Df 材料： Rogers 5880（Dk 2.2，Df 0.0009 @10GHz）和 Taconic TLY-5（Dk 2.2，Df 0.0012 @10GHz）是毫米波頻段的理想選擇，可確保信號完整性。5880 適合對低損耗要求極高的場景，而 TLY-5 因玻璃纖維增強，機械強度更高。

 三、材料特性評估與選型工具

 （一）材料特性評估

- 介電常數（Dk）與介質損耗（Df）：Dk 影響傳輸線阻抗，Df 決定信號損耗。高頻板材需兼具合適的 Dk 和低 Df。如 Rogers RO4003C（Dk 3.38，Df 0.002 @2.5GHz）適用于毫米波濾波器。

- 耐溫與熱膨脹系數（CTE）：寬溫范圍（-55℃至 +150℃）應用需低 CTE 材料，如 Rogers RO4350B（CTE：x/y 17ppm/℃，z 46ppm/℃）。

- 機械性能：高抗彎強度和低吸水率材料（如 Rogers RO4000 系列）適合高振動和潮濕環境。

 （二）選型工具與資源

- 仿真軟件材料庫：利用 Cadence 和 ANSYS 等仿真軟件的材料庫，篩選符合設計要求的板材。

- 廠商選型工具：如 Rogers 的 “Rogers高頻層壓板選擇助手”，輸入頻率、損耗等參數，即可推薦合適材料。

 四、實際案例分析

 （一）5G 基站天線板

設計需求：工作頻率 28/39GHz，需低損耗和高增益。方案：選用 Rogers RO4350B。Dk 3.48 確保阻抗匹配，Df 0.0035 降低信號損耗，經測試，天線增益達 12dBi，插入損耗 <0.5dB，滿足 5G 通信要求。

 （二）汽車毫米波雷達

設計需求：77GHz 頻率，要求高精度測距和可靠環境適應性。方案：選用 Rogers 5880。Dk 2.2 確保信號完整，低 Df 減少損耗，實車測試顯示，雷達測距精度達 ±0.1m，誤報率 <1%，滿足汽車安全標準。

 （三）射頻功率放大器

設計需求：工作頻率 2GHz，輸出功率 100W，需高效散熱。方案：選用陶瓷基氮化鋁。Dk 9.8 穩定信號，熱導率 170W/m·K 有效散熱，測試表明，放大器效率達 65%，工作溫度穩定在 85℃±5℃，可靠運行。

 五、選材流程總結與注意事項

 （一）選材流程總結

1. 根據項目需求確定頻率范圍、損耗預算、環境條件和機械要求。

2. 利用仿真軟件和廠商工具篩選材料。

3. 評估候選材料的性能、可靠性和成本。

4. 制作原型并測試驗證。

 （二）注意事項

- 關注材料批次穩定性，要求廠商提供質量保證。

- 考慮加工工藝性，確保與制造商工藝兼容。

- 長期項目需確保材料的長期供應和穩定性。
