PCB 埋孔可靠性評估全攻略

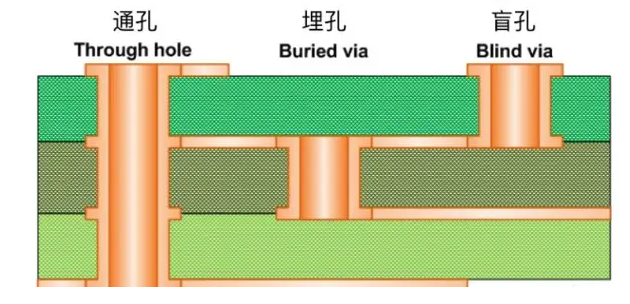

PCB(印刷電路板)埋孔的可靠性至關重要??煽康穆窨啄鼙U想娐贩€(wěn)定運行,降低產品故障率。下面為你詳細解析如何評估 PCB 埋孔的可靠性。
一、熱循環測試
熱循環測試模擬 PCB 在不同溫度環境下的使用情況。將帶有埋孔的 PCB 放入熱循環測試儀中,設置高低溫度范圍,比如從 - 40℃到 125℃,讓其在高低溫之間循環轉換。歷經多次循環后,檢查埋孔有無開裂、斷路等異常。這是因?yàn)?PCB 在實際使用中,溫度變化會使材料膨脹收縮,埋孔容易因熱應力受損。通過此測試,能判斷埋孔在溫度變化下的耐受性。
二、機械應力測試
機械應力測試主要評估埋孔抵抗外部機械力的能力。一方面進行彎曲測試,將 PCB 以一定曲率彎曲,觀察埋孔在彎曲過程中的變化,看是否出現金屬化層剝落或斷裂。另一方面是沖擊測試,使用沖擊試驗裝置,對 PCB 施加瞬間沖擊力,模擬運輸或使用過程中可能遭受的撞擊,查看埋孔有無損壞。畢竟在電子設備的生產、運輸及使用環節,難免會有機械力作用于 PCB,可靠的埋孔需經受住這些考驗。
三、電性能測試
電性能測試直接反映埋孔的導電性能。先做導通測試,在 PCB 的通電狀態下,利用測試儀器檢測埋孔的電阻值,正常情況下電阻應很小,若電阻過大或斷路,說明埋孔存在電性能問題。再進行耐壓測試,對埋孔施加高于額定工作電壓的電壓,持續一段時間,觀察有無擊穿現象。這能確保在實際工作電壓下,埋孔能穩定導電,不會因電壓波動等因素出現故障。
四、濕度測試
濕度測試考量埋孔在潮濕環境中的可靠性。把 PCB 放置于高濕度的實驗箱內,濕度通常設定在 85% - 95%,同時保持一定的溫度,持續數天甚至數周。隨后檢查埋孔是否出現短路、腐蝕等問題。因在一些高濕度的使用場景下,濕氣可能滲入 PCB,導致埋孔金屬化層腐蝕或絕緣性能下降,此測試能提前發現潛在風險。
五、掃描電子顯微鏡(SEM)分析
掃描電子顯微鏡分析是從微觀層面評估埋孔質量。借助 SEM 設備,對埋孔的截面進行觀察,能清晰看到孔壁金屬化層的厚度、均勻性以及與基材的結合情況。金屬化層過薄、不均勻或結合不牢,都易使埋孔在使用中出現問題。它能為其他測試結果提供直觀的微觀解釋,助力精準評估埋孔可靠性。
做好 PCB 埋孔可靠性評估,能為電子產品的質量保駕護航。從熱循環、機械應力、電性能、濕度等多方面入手,結合 SEM 分析,全面把控埋孔質量,讓電子設備在各種復雜環境下都能穩定運行。
