六層板耐壓與絕緣電阻測試指南

  • 2025-05-22 09:21:00
  • 瀏覽量:124

一、六層板測試的重要性

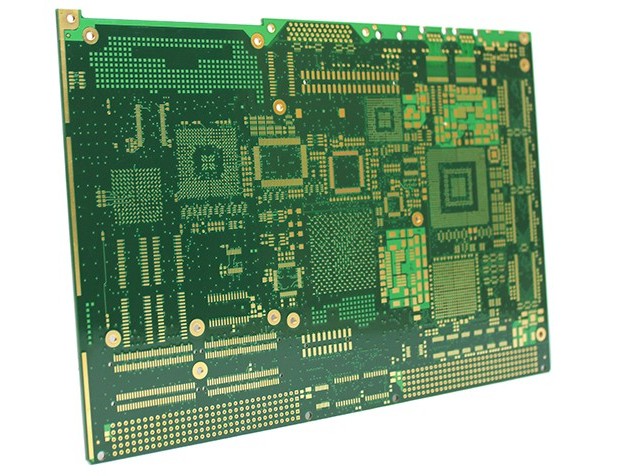

六層板廣泛應用于醫療設備、通信設備等對安全性要求高的領域。其絕緣性能直接影響設備可靠性,耐壓測試和絕緣電阻測試是驗證電路板質量的核心環節。


二、耐壓測試核心要點

1. 測試原理

通過高壓發生器向電路板施加試驗電壓(通常為額定電壓2倍+1000V),持續1分鐘。若漏電流超過設定值(如醫療設備要求<10μA),則判定不合格。

2. 測試標準

  • 電壓選擇:交流耐壓值=電源電壓×2+1000V(如220V設備需1480V)

  • 時間要求:常規測試1分鐘,量產檢測可縮短至1-2秒(需提高10-20%電壓)

  • 報警設定:建議取10個樣品漏電流平均值上浮20%作為閾值

3. 測試方法

  • 交流測試:檢測雙向電壓應力,無需放電(適合模擬實際工況)

  • 直流測試:需疊加濾波電容,測試后必須放電(適合Y電容場景)

三、絕緣電阻測試規范

1. 測試條件

  • 電壓選擇:500V或1000V直流

  • 環境要求:溫度23±5℃,濕度<80%

  • 測量范圍:醫療設備要求>10MΩ,普通電路板>100MΩ

2. 測試步驟

  1. 斷開電源并放電3分鐘

  2. 兆歐表L端接測試點,E端接地

  3. 勻速搖動至規定轉速(120轉/分鐘)

  4. 穩定后讀取1分鐘值(排除吸收電流影響)

3. 常見問題

  • 低阻值原因:爬電距離不足(需≥4mm)、材料受潮、導體毛刺

  • 誤判風險:未考慮高頻干擾時需配合介電損耗測試

四、關鍵影響因素

  1. 材料特性:FR4板材介電強度≥40kV/mm,需降額20%使用

  2. 工藝缺陷:PP層空洞會導致局部放電,需X光檢測

  3. 環境應力:高溫高濕環境使絕緣電阻下降50%以上

五、測試設備選擇

設備類型精度要求校準周期適用場景
耐壓測試儀±2%讀數6個月高壓電路驗證
絕緣電阻測試儀±5%讀數3個月日常絕緣檢測
局放檢測儀0.1pC分辨率1年高頻干擾分析
