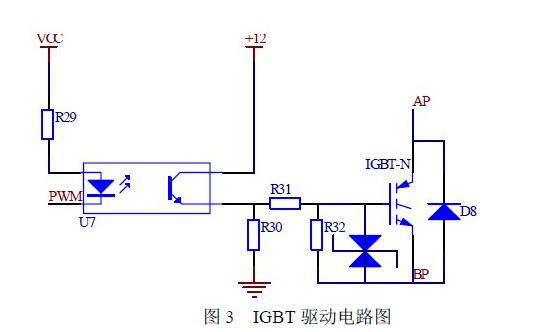

IGBT驅動電路熱循環可靠性解析
一、功率模塊熱循環測試要點
1. 溫度循環設置
按照測試標準,將功率模塊置于溫度循環試驗箱中,設置溫度范圍為 -40℃到 150℃,循環次數為 2000 次。確保溫度變化速率符合要求,一般升溫、降溫速率控制在 1 - 5℃/min 左右。在每個溫度極值點保持足夠的時間,以確保模塊內部充分熱交換,通常在每個極值點保持 10 - 30 分鐘。
2. 測試過程監控
在熱循環測試過程中,實時監測功率模塊的電氣參數,如絕緣電阻、導通電壓、開關特性等,以確保模塊在測試過程中未發生電氣性能失效。同時,觀察模塊的外觀變化,記錄任何可見的變形、 discoloration 等現象。
二、焊點裂紋顯微觀測方法
1. 光學顯微鏡觀察
將經過熱循環測試的功率模塊取出,先使用光學顯微鏡進行初步觀察。低倍率下(如 10 - 50 倍),檢查模塊整體外觀,確定焊點位置。高倍率下(如 100 - 500 倍),觀察焊點表面是否有明顯的裂紋、孔洞、起皮等缺陷。調整顯微鏡的焦距和照明角度,以獲得清晰的圖像,便于裂紋的識別和分析。
2. 掃描電子顯微鏡(SEM)觀測
對于需要更詳細分析的焊點,采用掃描電子顯微鏡進行觀測。將樣品進行適當?shù)闹苽?,如清洗、干燥、?dǎo)電涂層處理等。在 SEM 下,以高分辨率(如納米級)對焊點進行掃描,能夠觀察到微小的裂紋和表面形貌特征。通過調整加速電壓、電流等參數,優化圖像質量,獲取焊點裂紋的詳細信息,包括裂紋的長度、寬度、走向等。
3. 顯微硬度測試輔助分析
結合顯微硬度測試,對焊點及其周邊區域的硬度進行測量。硬度變化可能與微觀結構變化有關,而微觀結構變化又與裂紋的形成和發展密切相關。通過比較不同區域的硬度值,可以初步判斷裂紋的起源和擴展路徑。例如,硬度較低的區域可能更易產生裂紋,硬度梯度較大的區域可能是裂紋擴展的方向。
4. 斷口分析
如果焊點發生斷裂,對斷口進行顯微觀測可以深入了解裂紋的形成機制。使用 SEM 觀察斷口的微觀形貌,分析斷裂特征,如脆性斷裂、韌性斷裂等。根據斷口的特征,可以推斷裂紋的起源、擴展方向和斷裂原因,為改進功率模塊的設計和制造工藝提供依據。
三、焊點裂紋評估與改進措施
1. 裂紋評估標準
根據行業標準和實踐經驗,建立焊點裂紋評估標準。例如,根據裂紋的長度、寬度、位置和數量等因素,將裂紋分為不同的等級,如輕微裂紋、中度裂紋和嚴重裂紋。對于不同等級的裂紋,制定相應的處理措施,如繼續觀察、修復或報廢。
2. 改進措施
根據顯微觀測結果,分析焊點裂紋產生的原因,如熱應力過大、焊接工藝不當、材料缺陷等。針對原因采取相應的改進措施,如優化熱循環測試條件、改進焊接工藝參數、更換焊接材料或改進模塊的結構設計等。通過一系列的改進措施,提高功率模塊在熱循環條件下的可靠性。
四、數據分析與反饋
1. 數據記錄與整理
在整個熱循環測試和顯微觀測過程中,詳細記錄各項數據,包括溫度循環參數、電氣測試結果、顯微觀測圖像和裂紋評估結果等。將數據整理成表格和報告,以便于后續的分析和研究。
2. 結果反饋與應用
將測試結果和分析報告反饋給研發、生產和質量控制部門。根據反饋結果,對 IGBT 驅動電路的設計、制造和測試過程進行優化和改進。同時,將測試數據用于建立可靠性模型,預測功率模塊的使用壽命和失效模式,為產品的進一步研發和改進提供依據。
